起重机类型识别课件.ppt

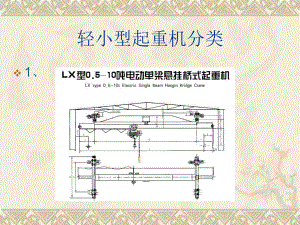

轻小型起重机分类v1、v2、LD-A 1-20t 单梁起重机v3、SDQ型手动单梁起重机v4、SDXQ型手动单梁悬挂起重机v5、SSQ型手动双梁起重机v6、BX型壁式悬臂起重机壁行吊定柱式悬臂吊v7、LDZ抓斗单梁起重机v8、LH型葫芦双梁桥式起重机v9、CD和MD型电动葫芦v10、CDA型电动葫芦v11、HC、HM型电动葫芦v12、LBD（LB）型防爆单梁桥式起重机v13、LXDB防爆电动单梁悬挂桥式起重机v14、LHB防爆电动葫芦双梁桥式起重机v15、YLH冶金电动葫芦双梁桥式起重机v16、YLD冶金电动单梁桥式起重机v17、HB防爆电动葫芦v18、过轨起重机其余各种非标起重机桥式起重机v1、QD型双梁桥式起重机（郑起公司、320t）可以快慢速可变频v2、电磁双梁桥式起重机（分主副钩）v、QS型三用桥式起重机v4、QN型抓斗吊钩双梁桥式起重机v5、QP抓斗、电磁桥式起重机v6、QZ抓斗桥式起重机v7、QB防爆双梁桥式起重机v8、绝缘桥式起重机v、QE双小车桥式起重机v10、QL型挂梁桥式起重机v11、QCL电磁挂梁桥式起重机v12、QDY5-50t铸造桥式起重机v13、YZ型铸造桥式起重机v14、YC上旋转电磁挂梁桥式起重机v15、BBZQ悬臂式双梁起重机v还有板坯夹钳 堆垛 炉顶吊 电解多功能等钢厂用起重机门式起重机v1、MG型双梁吊钩门式起重机（A、U、C）v2、型双梁门式起重机v、MZ抓斗门式起重机v4、MDZ单梁抓斗门式起重机v5、MC电磁门式起重机v6、MDG型门式起重机v7、装卸桥v8、单梁半门式起重机v、 MH花架门式起重机v、MHL型门式起重机v、集装箱门式起重机（下回转刚性防摇）v上回转四绳防摇v上回转八绳防摇v下回转四绳防摇v12、MD型提梁门机vME型提梁机v13、造船门式起重机v15、工程用双主梁吊钩门式起重机新型低净空起重机介绍v1、新型起重机项目来源；v2、新型起重机的结构特点；v3、与传统起重机及国外起重机的比较；1、新型起重机项目来源 我公司研制的新型低净空起重机，俗称防欧式起重机，是结合欧洲知名企业型起重机的设计理念，进行改进研 发的，该新型起重机现已成为我公司的成熟产品，已为张家口煤矿机械有限公司和石家庄煤矿机械有限公司制作了六台套共四种型号。2、新型起重机的结构特点 低静空起重机是以其较小的静空高度（轨道面低静空起重机是以其较小的静空高度（轨道面与车间屋顶之间的距离）而得名的，而我公司新型与车间屋顶之间的距离）而得名的，而我公司新型起重机之所以叫起重机之所以叫“防欧式防欧式”在结构上体现在以下几在结构上体现在以下几点点：1.起升减速机采用外悬挂套方式，即外置于小车架，采用扭力臂安装，减速机下部部分沉于小车架端梁台面；2.小车架主要部分为“工”字形三梁立体柔性机构，尽量减少多余约束；类似下图：3.定滑轮置于小车架台面以上；4.小车运行采用“三合一”紧凑型驱动方式；5.小车车轮组采用“嵌入式”安装方式；类似下图：v6、主、端梁连接采用挂板法兰式，可拆卸；、主、端梁连接采用挂板法兰式，可拆卸；v7、起重机每侧端梁采用两个小端梁（每个端、起重机每侧端梁采用两个小端梁（每个端梁带两个车轮组）加中间小连接梁组成，每梁带两个车轮组）加中间小连接梁组成，每侧共侧共4个车轮，共个车轮，共8个车轮；类似下图个车轮；类似下图v8、大车车轮组也采用、大车车轮组也采用“嵌入式嵌入式”安装方式；安装方式；v9、大车运行机构也采用、大车运行机构也采用“三合一三合一”紧凑型驱紧凑型驱动方式；动方式；电解多功能起重机 v功能 1、打壳：打开电解质结壳； 2、加料：向电解槽内加电解质； 3、更换阳极：吊走残机，更换阳极； 4、出铝：铝打包，出铝；港口起重机v1、四连杆门座起重机v2、单臂架门座起重机v3、装卸桥v4、岸边集装箱
