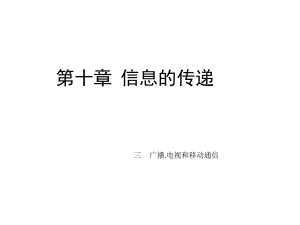

第十章 信息的传递三 广播.电视和移动通信在信息技术高速发展的今天，电磁波对我们来说越来越重要，广播、电视要利用电磁波，无线电通信要利用电磁波，航空、航天中的自动控制和通信联系都要利用电磁波那么，那么怎样利用电磁波来传递各种信号？一、电磁波传递声音和图像信号的原理 电磁波传递声音和图像信号就象鸽子送信一样.（点击观看视频：鸽子送信） 先将信号载在电磁波上，再把载有信号的电磁波发射出去，到达接收处设法从电磁波上把信号检出来. 二、电磁波的发射过程 (1)由高频振荡器产生高频振荡电流(2)把要传递的声音和图像信号变成电流信号(电信号) (3)将振荡器产生的高频振荡电流和声音、图像的信号电流一同输入到调制器中，使高频振荡电流随着传递的声音图像信号发生相应的变化，再把这样的高频振荡电流送到发射天线，发射的电磁波就带有要传递的声音图像信号了.即所谓的将要传递的信号“加”到电磁波上.把带有信号的电磁波发射出去.声音信号的传送话筒前的人振荡器信号发射机房电视信号发射塔上的信号发射天线无线电信号发射塔三、无线电接收过程 (1)用天线接收电磁波. (2)用调谐器即收音机或电视机中选台的电路选出所需要的电信号. (3)让高频振荡电流经过检波器，就能将要传递的声音信号和图像信号从高频振荡电流中“检”出.把声音信号和图象信号分别送到扬声器和电视机，就能听到声音和看到图像. 收音机内的接收装置就是一个简单的调谐电路彩塔接收天线电报大楼上的接收天线四、移动电话四、移动电话 1工作原理：移动电话相当于是无线电台，它将用户的声音转变为高频电信号发射到空中，同时它又捕捉空中的电磁波，使用户接收到通话对方送来的信息。2设立基地台的原因：手持移动电话的体积很小，发射功率不大；它的天线也很简单，灵敏度不高。因此，它跟其他用户的通话要靠较大的固定基地台转接。舰载卫星通讯系统车载数字新闻通讯车哪些地方禁止打手机a、医院：在医院治疗区和病房中不宜使用手机。手机发出的电磁波对医疗仪器有很大干扰。医院中的绝大多数病房及手术中都使用着监护系统，如：心电监护、脑电监护、机电监护等。这些监护仪器是运用数字技术无线发射遥测信号进行工作，其工作原理与手机相似。监测仪器受到干扰后，则无法得出正确的参数。这种情况如果发生在重病人或正在进行手术的病人身上，后果不堪设想。 b、飞机上：我国现行的民用航空法规定；乘客在飞机上禁止使用手机。现代飞机的飞行很大程度上依靠计算机的控制，而计算机传输数据的线路分布于整总体上飞机，手机发出的电磁波会干扰波道，造成空中信号混乱，影响正常信号的传输，造成飞机偏离航线甚至坠毁。值得注意的是，当你一进入飞机机舱后，就不应该再使用手机了。因为虽然这时飞机还没有起飞，但飞机员已经在做起飞的准备工作并在和塔台联系了。c、加油站：原因是加油或卸油时空气中油气含量较高，易燃易爆，而手机不防爆，并且携带较多的表静电，所以存在一定危险性。 d、汽车驾驶时：最新出台的中华人民共和国城市道路交通管理法规明确规定，驾驶员在汽车驾驶中禁止使用手机。因为使用手机会分散驾驶员的注意力，造成事故隐患。 e 在各种类型的考试过程中，特别是高考等等1关于移动电话，下列说法中错误的是关于移动电话，下列说法中错误的是 ( )A移动电话中的声音信号是靠导线中的电流来传递的B移动电话中的声音信号是靠空间的电磁波来传递的C移动电话机既是无线电发射合，又是无线电接收台D移动电话间的通话要靠基地台转接2从广播电台发射出去的电磁波是从广播电台发射出去的电磁波是 ( )A振荡器产生的高频电磁波 B随声音变化的低频电磁波C经声音信号调制的高频电磁波 D经图像信号调制的高频电磁波3用收音机收听无线电广播时，收音机中承担选台工作的是用收音机收听无线电广播时，收音机中承担选台工作的是 ( )A接收天线 B调谐器 C检波器 D扬声器 4调制器的作用是调制器的作用是 ( )A把声音信号变为电信号 B能接收电磁波C能制造电磁波 D把电信号加到高频振荡电流上5收音机收音机“收音收音”的顺序正确的是的顺序正确的是 ( )A调谐检波接收天线喇叭B调谐接收天线检波喇叭C接收天线调谐检波喇叭D接收天线检波调谐喇叭6电磁波接收时，调谐器电磁波接收时，调谐器的作用是的作用是 ( )A 产 生 高 频 振 荡 电 流 B发射电磁波信号C 接 收 电 磁 波 信 号 D选择需要的电磁波无线电广播的发射过程是:在广播电台话筒把播音员的_转换成_,然后用调制器把音频电信号加载到_(载波)上,再通过天线发射出去;无线电广播的接收过程是:收音机的天线接收到各种各样的_.转动收音机调谐器的旋钮,可以从中选出_的信号.收音机内的电子电路再把_从中取出来,放大后送到扬声器里转换成_,我们就听到广播了.练习练习声音信号声音信号电信号电信号高频电磁波高频电磁波电磁波电磁波特定频率特定频率音频信号音频信号声音声音 课外活动时间，有几位同学讨论无线电广播和电视信号的接收、发射时，课外活动时间，有几位同学讨论无线电广播和电视信号的接收、发射时，有以下几种说法，你认为正确的是有以下几种说法，你认为正确的是 A.无线电广播是光、电信号之间的相互转换无线电广播是光、电信号之间的相互转换 B.电视信号的接收或发射是声、电信号之间的转换电视信号的接收或发射是声、电信号之间的转换 C.无论是无线电广播还是电视都是光、电信号的转换无论是无线电广播还是电视都是光、电信号的转换 D.无论是无线电广播还是电视都有声、电信号的转换无论是无线电广播还是电视都有声、电信号的转换
