大冶有色公司生产废气调查报告.docx

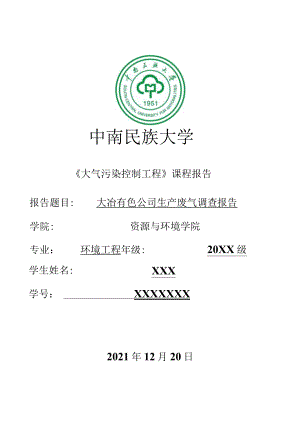

中南民族大学大气污染控制工程课程报告报告题目:大冶有色公司生产废气调查报告学院:资源与环境学院专业：环境工程年级:20XX级XXX学生姓名:学号：XXXXXXX2021年12月20日一、大冶有色金属集团控股有限公司概况大冶有色金属集团控股有限公司系湖北省重点骨干企业，位于湖北省黄石市下陆区。公司始创于1953年，是国家“一五”时期建设的156重点项目之一。经过50多年的发展，公司已成长为中国铜工业一支重要的生力军：成为集采矿、选矿、冶炼、化工、压延加工、余热发电、综合回收、科研设计、地勘井巷、建筑安装、机械修造、动力运输等于一体的国有特大型铜业联合企业。公司主要产品为阴极铜，以及黄金、白银、硫酸、铁精矿等综合利用产品。目前公司的生产能力为：采矿360万吨，选矿450万吨，阴极铜38万吨，黄金10吨，白银300吨，硫酸60万吨，铁精矿35万吨，低氧铜杆10万吨、铜管6万吨。此外还生产一定数量的箱、把、钥、硒、铅、锐、硫酸镁、锡、确等稀贵金属产品。二、大冶有色金属集团控股有限公司铜冶炼原料、原料来源、生产流程、主要生产设备（一）铜冶炼原料铜21%左右，铁26%左右，硫23%左右，氧化硅7.5%左右（二）原料来源铜绿山矿、丰山矿、铜山口矿、满洲里矿、土耳其矿，杂矿、返料、渣精矿等（三）生产流程备料一造铳熔炼一转炉吹炼一火法精炼一电解精炼（四）主要生产设备1）诺兰达炉水平式圆筒反应器，类似转炉，可以转动480。低Si02炉渣。渣中Fe304的质量分数高达2530%,但由于熔体的强烈搅动，故仍能顺利操作。图一诺兰达炉2)奥斯麦特炉技术是喷枪(内径10(50mm),它是喷送物料和空气或富氧空气的装置。其内部装有螺旋片，将混合的燃料和空气或富氧空气喷射进熔池，使熔体涡动。喷吹熔炼技术图二喷吹熔炼技术喷枪的顶部一一从下面依次是：套筒风进口和管道外部空气进口和管道内部氧气和空气管道燃料管道。图三三、大冶有色金属集团控股有限公司铜冶炼废气来源、废气成分(一)废气来源督察组现场检查发现，大冶有色公司冶炼厂废杂铜车间废气治理设施形同虚设，竖炉烟气未经收集处理直接排放，阳极炉烟气无组织散逸明显，厂区烟雾弥漫。阳极铜冶炼车间熔炼炉烟气收集处理系统运行不正常，烟气大量泄漏。转炉车间虽建设烟气收集处理设施，但因厂房老旧无法密闭，转炉开放式生产，收集效果很差，生产过程中烟气无组织排放十分突出。图四阳极铜冶炼车间熔炼炉烟气收集处理系统运行不正常，烟气大量泄漏(二)废气成分烟气中主要成分是粉尘、重金属珅、铅、镉、S02等污染性烟气四、铜冶炼生产所涉及到的大气污染控制方面的环保法规、标准、条例等(1)质量要求：铜冶炼企业须具备完备的产品质量管理体系，阴极铜必须符合国家标准(GB/T467-20XX),其他产品质量必须符合国家或行业相应标准。(2)设计工艺技术要求：设计选用的冶炼尾气余热回收、收尘工艺及设备必须满足国家节约能源法、清洁生产促进法、环境保护法、清洁生产标准铜冶炼业(HJ558-20XX)和清洁生产标准铜电解业(HJ559-20XX)等要求。(3)环境保护要求：铜冶炼企业必须遵守环境保护相关法律、法规和政策，所有新建、改造铜冶炼项目必须严格执行环境影响评价制度，落实各项环境保护措施，项目未经环境保护部门验收不得正式投产。企业要按规定办理排污许可证(尚未实行排污许可证的地区除外)后，方可进行生产和销售等经营活动，持证排污，达标排放。企业应有健全的企业环境管理机构，制定有效的企业环境管理制度。铜冶炼企业要做到污染物处理工艺技术可行，治理设施齐备，运行维护记录齐全，与主体生产设施同步运行，各项铜冶炼污染物排放要符合铜、镶、钻工业污染物排放标准(GB25467-20XX),企业污染物排放总量不超过环保部门核定的总量控制指标。新建及改造项目要同步建设配套在线污染物监测设施并与当地环保部门联网，现有企业应在20XX年前完成，铜冶炼企业最终废弃渣必须进行无害化处理。对于该废气的监测，常用的方法、原理、设备；五、对于该废气的监测，常用的方法、原理、设备随着新环保法于20XX年1月1日的正式实施，火力发电企业的固定污染源烟气排放的标准越来越受到政府有关部门的重视和加强监管。为了实现固定污染源烟气排放进行连续监测，各个工厂都采用在线监测装置(CEMS)对烟气出口SO2、NOx、烟尘进行不间断测量并实时监控。CEMS(ContinuousEmissionMonitoringSyStenI)又称为"连续监测系统“CEMS系统是由颗粒物监测子系统、气态污染物监测子系统、烟气排放参数测量子系统、系统控制及数据采集处理子系统等组成。关于S02,NOx,02参数的测量的原理。烟气在真空采样泵动力的作用下，先经采样探头前置过滤器、采样探头初级过滤器过滤，经由拌热温度为13(rCT8(C的防腐蚀采样复合管线输送，经一级烟气冷凝器脱水，进过滤精度为如m保护过滤器,经流量调节针阀控制流量，进二级冷凝器脱水,经过滤精度为0.如In阻水过滤器保护除尘，进入氮氮转换器后将被测烟气中N02气体转换成NO气体,从而测量总的NO最终进入U23仪表分析So2、02、NOxo(图五)烟尘参数的测量。粉尘测量单元采用激光后散射分析原理的粉尘测量仪,该仪表采用红外激光后反射法，实行单边安装的安装方法,很好的避免了由于烟道的变形、震动以及双边开孔的对准度等因素所引起的测量不准及测量误差。（图六）烟气流量参数的测量。皮托管流速仪的测量结构主要包括差压变送器、皮托管、反吹电磁阀。其一次取压元件采用传统的皮托管测量方式，在正确安装后，皮托管的全压、背压取压管将检测到动压与静压分别传递到差压变送器,差压变送器将动压与静压之差转换为420mA电流传送给显示仪表或是CEMS系统计算机再配以烟气温度、烟气压力补偿与数据计算出烟气实时流量。（图七）湿度参数的测量。湿度测量采用干陶瓷感应法测量原理测得420mA电流传送给显示仪表或是CEMS系统计算机。图七流速仪测量六、对于该废气的治理，常用的技术、设备、原理（-）技术原理钠碱法脱硫工艺是利用Na2C03溶液吸收烟气中的S02生成含Na2SO3和NalISO3的混合饱和溶液，以实现烟气脱硫、确保环集尾气达标排放。Na2CO3+SO2*Na2SO3+CO2Na2S03÷S02+H20->2NaHSO3脱硫后的饱和溶液与Na2CO3反应生成Na2CO3过饱和溶液,利用NeCOs和NaHSO3的溶液度不同的特性，将Na2CO3从溶液中结晶析出，经提浓、离心、干燥后精制为无水亚硫酸钠产品。2NaHS03+Na2C03-2Na2S03+H20+C02(二)工艺流程(1)烟气收集系统大冶有色2套环集系统分别对应澳斯麦特炉、电炉与PS转炉（共5台,4H3B生产模式）、阳极炉。各烟气逸散点设置了各种尺寸的排烟罩，通过集烟风机对罩内抽风使其形成负压,实现散排烟气的收集。/炉炉口（共Sff）左他环集用气料炉炉（共$台）心倒环索娟气转炉环IJelr修炉屏H（共Iat点）*4tN阳松炉环墨娟气RI检炉炉（MJff）坏IUrt演炉加料“坏最病气澳炉炉静环集期气»澳炉冰4泡海虐理事（共3处）坏集假气»演炉、电炉演炉冰M溢泡0出1】环Iullq二用电炉tn口（共3处）t*iV沉得电炉故淞口（共4处）*Ftn沉牌电炉冰!包（共3处）环集rv图八环境集烟系统工艺流程（2）除尘脱硫系统两套环集烟气除尘脱硫系统的工艺流程相同，工艺流程如图九所示。从环集风机输出的烟气，先进入净化塔洗涤，经水洗除去烟气中的粉尘、重金属、S0,等杂质，得到较为洁净的so,烟气，再进入脱硫塔与碱液完成脱硫反应，经电除雾器(初始设计无，后续改造新增)去除酸雾及余下少量烟尘后，至塔顶烟囱达标排放。图九环集烟气除尘脱硫系统工艺流程(3)亚硫酸钠副产系统从脱硫塔外排的饱和NaHSO3,溶液送至亚硫酸钠中和系统，与Na2C03溶液发生反应生成过饱和Na2S03溶液，过饱和的Na2S03结晶从溶液中析出、形成浓浆送至中间槽，进入离心机分离出Na2S03晶体,经过皮带输送机送至气流干燥系统去除水分,得到纯度大于或等于96%的无水Na2S03副产品。两套环集烟气除尘脱硫系统的净化采用动力波洗涤塔，脱硫采用动力波湍冲洗涤塔(两层)与旋切流喷头相结合，以实现高效除尘与脱硫。各塔塔体材质为钢衬玻璃鳞片，塔内设置波纹除雾器及冲洗装置，确保尾气酸雾指标达标。七、中央环保督察的启示对于企业：中央生态环保督察典型案例显示，20XX年大冶有色公司丰山铜矿尾矿库扩容环评要求建设截洪沟2550米，但企业一直未建设截洪沟，导致大量雨水混杂尾矿废水直排入长江。20XX年湖北省生态环境厅发布的湖北省尾矿库污染防治工作方案(20XX-202X年)明确要求大冶有色公司完善截排水系统，但企业却消极应对。国家有关部门关于印发防范化解尾矿库安全风险工导致大量雨水混杂尾矿废水直排入江作方案的通知要求，停用超过3年的尾矿库必须在1年内完成闭库治理，但大冶有色公司赤马山铜矿自20XX年停产至今，尾矿库一直处于停用状态，未按要求完成闭库治理。对于环保管理部门：对于大冶有色公司尾矿库渗滤液直排、废水超标超量排放等问题,黄石市生态环境部门履行监管责任不到位，企业始终没有改正破坏生态环境的行为；尾矿库整治工作仍有漏洞，大冶有色公司和黄石市推进尾矿库整治工作还存在不深不实的现象,虚假整治、敷衍整治问题突出，黄石市相关部门对尾矿库环境和安全风险隐患情况掌握不准确，指导监管明显不够。大冶有色尾矿库污染问题的根本原因是思想认识和责任意识存在差距，反映出个别领导干部和企业负责人政治站位不高，污染治理主体责任压得不实；此外，地方政府监管执法不到位、较真碰硬不够等问题，中国有色集团、大冶有色公司以及黄石市人民政府要以案为鉴，认真反思问题根源，扎实做好整改工作。一是进一步提高政治站位；二是立行立改污染问题；三是举一反三推进治理；四是全面落实各方责任。作为环保从业者，要起到监督的作用。
