单片机测控系统.ppt

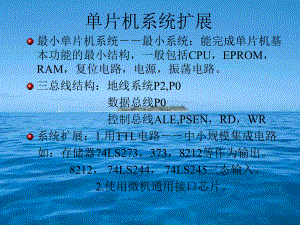

单片机系统扩展最小单片机系统最小系统：能完成单片机基本功能的最小结构，一般包括CPU，EPROM，RAM，复位电路，电源，振荡电路。三总线结构：地线系统P2,P0 数据总线P0 控制总线ALE,PSEN，RD，WR系统扩展：1.用TTL电路中小规模集成电路 如：存储器74LS273，373，8212等作为输出。 8212， 74LS244， 74LS245三态输入。 2.使用微机通用接口芯片。程序存储器的扩展一、地址线的连接：一般需要外加地址存储器，配合ALE的下降沿。外存有锁存时P2口有锁存故不需要锁存器二、数据线的连接三、控制线的连接 PSEN，ALE， EA，片内，外选择。数据存储器的扩展注意：内部RAM和外部RAM的区分外部RAM又由指令分为低8为可寻址和16位可寻址区。A/D，D/A的扩展一、A/D转换扩展接口0809简介。工作原理（地址）程序阅读（中断、定时、查询）二、D/A转换扩展接口DA0832简介工作原理（地址） 1.单缓冲型工作方式 2.二级缓冲型工作方式三、12位AD转换器与8031的连接ADC1210简介工作原理阅读程序（查询）I/O口的扩展一、8155/8255 I/O口扩展模块8155/8255简介。工作原理（地址）程序阅读（中断、定时、查询）温度测量与控制系统 一、温度、压力测控仪一、温度、压力测控仪图10-1 温度测量电路a）测量电路 b）2线式连接测量电桥 c）3线式连接测量电桥 温度测量电路 压力测量电路 图10-2 压力测量电路 单片机主电路 图 单片机主电路 图10-4 报警与指示电路
