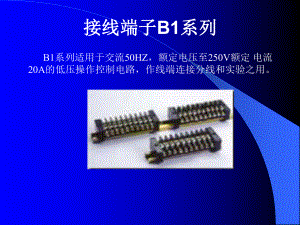

接线端子接线端子B1系列系列 B1系列适用于交流50HZ，额定电压至250V额定 电流20A的低压操作控制电路，作线端连接分线和实验之用。 接线端子接线端子D/D40系列系列 D系列适用于交流50HZ，额定电压至250V额定电流20A的低压操作控制电路，作线端连接分线和实验之用。接线端子接线端子D1系列系列 D1系列适用于50HZ（或60HZ），额定电压至500V、 额定电流至100A的配电设备，讯号系列和保护装置中作导线间连接之用。 接线端子接线端子H系列系列 H系列适用于50HZ，额定电压至660V、额定电流至115A的电路中，作导线间的连接之用。采用IEC标准的高低槽基座，此外也可借助于固定件直接安装之用。 接线端子接线端子JD0系列系列 JD0系列适用于额定电压至380V、额定电流60A 的电力和控制电路中，作导线间的连接之用。基本参数额定电压380V，额定电流10，25，60A。采用高低 槽导轨固定形式由绝缘件、导电件、固定板组成。绝缘件矩形空槽处有一弹簧和一卡板借以组装方便，并卡入高低槽导轨上。 接线端子接线端子JF5系列系列 JF5低座封闭型接线座适用于频率为50HZ（或60HZ)交流60V，或直流440V，额定截面为0.525mm2的圆导线作连接之用。 采用接线方便的组合螺钉配用TU，TO端头，及通用的G型安装轨。接线端子接线端子JH1系列系列JH1系列适用于交流50HZ（60HZ），额定电压至500V （或直流440V）。额定连接截面至35mm2的导线间作连接之用。 本系列接线座结构紧凑，连接型式采用组合螺钉，便于接线和维修。导线端应压接O型或U型端头，连接后接触电阻小，接触可靠。采用G型安装轨安装，基型和联络型接线座备有防护罩。接线端子接线端子JH2系列系列 JH2系列适用于交流50HZ（60HZ）额定电压至 500V（或直流440V），额定连接截面至35mm2的导线间作连接之用。 本系列接线座采用步进锁紧的筒式螺钉连接结 构，压线牢固、抗振防松。多股导线应接管状端头 后与接线端子连接。 采用G型安装轨安装。 接线端子接线端子JH5系列系列 JH5系列适用于额定电压至500V、额定电连接面至25的电路中作导线间连接之用。 接线端子接线端子JH6系列系列 JH6系列采用特殊的道线夹，步进锁紧的筒式钉连接结构。压线牢固，抗震防松。采用G型安装轨安装 接线端子接线端子JH9系列系列 JH9系列适用于交流50HZ（60HZ）额定电压至 660V、额定连接截面至25mm2的导线间作连接之用。本系列接线座采用螺钉压接连接边，导线端头须压接U型或O型端头后才能与接线端子连接接线座均有防护罩，采用C型安装轨安装。 接线端子接线端子JH10系列系列序号 型号规格 1 JH10-15-60 2 JH10-15-60L 3 JH10-15-60S接线端子接线端子JXB系列系列 JXB系列接线板用于电压至660V，电流至100A的电力和控制回路中作连接导线之用。 接线端子接线端子NJD系列系列 NJD系列适用于交流50HZ（或60HZ），额定电压至660V、额定电流20A的低压电路，作线端连接，分线和实验之用。 接线端子接线端子TD系列系列 TD系列适用于交流50HZ（60HZ），额定电压至660V、额定电流至100A的电力和控制电路中，导线间作连接之用。本系列接线座采用螺钉压接连接，导线端头须压接U型或O型端头后才能与接线端子连接。接线座均有防护罩，采用C型安装轨安装。 接线端子接线端子TB系列系列 TB系列适用于交流50HZ，额定电压至600V、额定电流至25A的电路中，作导线间的连接之用。 接线端子接线端子JX2/JX3系列系列JX2JX3接线端子接线端子TC/UK系列系列TC系列系列UK系列系列接线端子接线端子1接线端子接线端子2接线端子接线端子3聚氯乙烯绝缘塑胶电线聚氯乙烯绝缘塑胶电线-1聚氯乙烯绝缘塑胶电线聚氯乙烯绝缘塑胶电线-2
