矩阵数据分析图.ppt

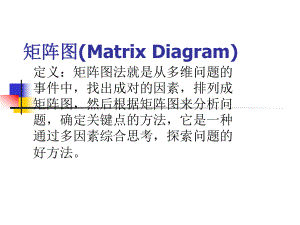

矩阵图矩阵图(Matrix Diagram)定义：矩阵图法就是从多维问题的事件中，找出成对的因素，排列成矩阵图，然后根据矩阵图来分析问题，确定关键点的方法，它是一种通过多因素综合思考，探索问题的好方法。 矩阵图的由来 质量管理中所使用的矩阵图，其成对因素往往是要着重分析的质量问题的两个侧面，如生产过程中出现了不合格时，着重需要分析不合格的现象和不合格的原因之间的关系，为此，需要把所有缺陷形式和造成这些缺陷的原因都罗列出来，逐一分析具体现象与具体原因之间的关系，这些具体现象和具体原因分别构成矩阵图中的行元素和列元素。 矩阵图法简介矩阵图法简介 矩阵图的形式如图所示，A为某一个因素群，a1、a2、a3、a4、是属于A这个因素群的具体因素，将它们排列成行；B为另一个因素群，b1、 b2、b3、b4、为属于B这个因素群的具体因素，将它们排列成列；行和列的交点表示A和B各因素之间的关系，按照交点上行和列因素是否相关联及其关联程度的大小，可以探索问题的所在和问题的形态，也可以从中得到解 。矩阵图的类型 矩阵图法在应用上的一个重要特征，就是把应该分析的对象表示在适当的矩阵图上。因此，可以把若干种矩阵图进行分类，表示出他们的形状，按对象选择并灵活运用适当的矩阵图形。常见的矩阵图有以下几种 (1)、L型矩阵图。是把一对现象用以矩阵的行和列排列的二元表的形式来表达的一种矩阵图，它适用于若干目的与手段的对应关系，或若干结果和原因之间的关系(2) T型矩阵图是由C类因素和B类因素组成的L型矩阵图和由C类因素和A类因素组成的L型矩阵图组合在一起的矩阵图，如图所示。表示C类因素分别与B类因素和A类因素相对应的矩阵图。（3）Y型矩阵图是由A类因素和B类因素、B类因素和C类因素、C类因素和A类因素组成三个L型矩阵图，如因(d)所示，即表示A和B、B和C、C和A三因素分别对应的矩阵图。(4) X型矩阵图是由A类因素和C类因素、C类因素和B类因素、B类因素和D类因素、D类因素和A类因素的L型矩阵图组合在一起的矩阵图。即表示A和C、D，C和A、B，B和C、D，D和A、B四对因素分别对应的矩阵图。如图（c）所示。 谢谢
