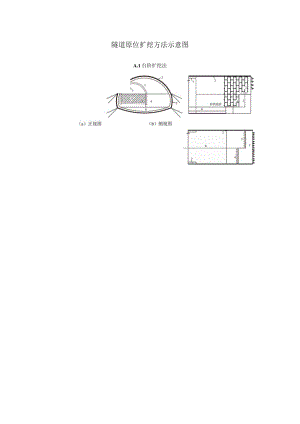

隧道原位扩挖方法示意图A.1台阶扩挖法<b)侧视图(c)俯视图A.1市政隧道台阶法原位扩挖工序示意图注：O-回填既有隧道至拱腰；1-上台阶开挖；2-上台阶初期支护和锁脚锚杆；3、4-下台阶交错开挖；5-下台阶初期支护和锁脚锚杆；6.仰拱及填充混凝土；7二次衬砌A.2中隔壁扩挖法(a)正视图(c)俯视图A.2市政隧道中隔壁法原位扩挖工序示意图注：0-回填既有隧道至初次开挖断面；I-超前支护；I-左侧上部开挖；II-左侧上部初期支护和锁脚锚杆；2-左侧下部开挖；In-左侧下部初期支护封闭成环和锁脚锚杆；3-右侧上部开挖；IV-右侧上部初期支护和锁脚锚杆；4-右侧下部开挖；V-右侧下部初期支护封闭成环和锁脚锚杆；5-拆除临时支撑(中隔壁)；VI-仰拱及填充混凝±W-拱墙二次衬砌。A.3交叉中隔壁扩挖法（c）俯视图A.3市政隧道交叉中隔壁法原位扩挖工序示意图注：O回填既有隧道至初次开挖断面；I超前支护；1左侧上部开挖；-左侧上部初期支护成环和锁脚锚杆；2-左侧中部开挖；IH-左侧中部初期支护成环和锁脚锚杆；3-右侧上部开挖；IV-右侧上部初期支护成环和锁脚锚杆；4-右侧中部开挖；V-右侧中部初期支护成环和锁脚锚杆；5-左侧下部开挖；VI左侧下部初期支护成环和锁脚锚杆；6.右侧下部开挖；Vn-右侧下部初期支护成环和锁脚锚杆；7-拆除临时支撑（中隔壁与横撑）；VDI-仰拱及填充混凝土；IX-拱墙二次衬砌A.4双侧壁导坑扩挖法（c）俯视图A.4市政隧道双侧壁导坑法原位扩挖工序示意图注：O-回填既有隧道至初次开挖断面；I-两侧超前支护；I-左（右）导坑侧上部开挖；左（右）侧导坑上部初期支护和锁脚锚杆；2-左（右）侧导坑下部开挖；IlI-左（右）侧导坑下部支护成环和锁脚锚杆；IV.拱部超前小导管；3中壁上部开挖；V中壁拱部初期支护与左右闭合；4-中壁中部开挖；5-中壁下部开挖；Vl-中壁下部支护与左右W闭合；6-拆除临时支撑（中隔壁）；V-仰拱及填充混凝土；Vffl-拱墙二次衬砌A.5预留核心环形扩挖法（c）俯视图A.5市政隧道预留核心环形法原位扩挖工序示意图注：O-回填既有隧道至拱腰；I超前支护；I-左侧上部开挖；H-左侧上部初期支护和锁脚锚杆，中隔壁支承于既有衬砌结构；2-右侧上部开挖；In-右侧上部初期支护和锁脚锚杆；3-左侧下部开挖，保留既有隧道衬砌结构；IV左侧下部初期支护和锁脚锚杆；4.右侧下部开挖；V-右侧下部初期支护和锁脚锚杆；5-预留核心土开挖；VI-仰拱初期支护并封闭成环；6-拆除临时支撑（中隔壁与横撑）；Vn-仰拱及填充混凝±Wl-拱墙二次衬砌
