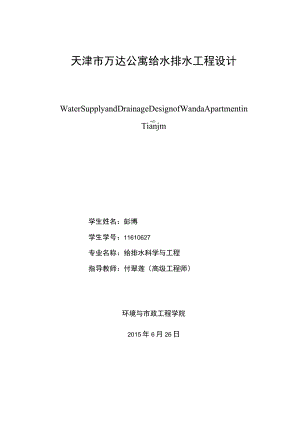

天津市万达公寓给水排水工程设计WaterSupplyandDrainageDesignofWandaApartmentinrTianjm学生姓名：彭博学生学号：11610627专业名称：给排水科学与工程指导教师：付翠莲（高级工程师）环境与市政工程学院2015年6月26日独创性声明本人声明所呈交的毕业设计（论文）是本人在指导教师指导下进行的研究工作和取得的研究成果，除了文中特别加以引用标注之处外，论文中不包含其他人已经发表或撰写过的研究成果，没有伪造数据的行为。毕业设计（论文）作者签名:签字日期:毕业设计（论文）版权使用授权书本毕业设计（论文）作者完全了解学校有关保留、使用论文的规定。同意学校保留并向有关管理部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权天津城建大学可以将本论文的全部或部分内容编入有关数据进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本论文。（保密的毕业设计（论文）在解密后适用本授权说明）毕业设计（论文）作者签名：指导教师签名:签字日期:签字日期:本设计为天津市万达公司出资建设的公寓楼，建筑高度66.O米，地上21层，地下1层。地上1至3层为营业及办公用房，层高分别为4.5米、4.5米、3米；4至21层为住宅，层高3米，地下1层为停车场工程，层高4.9米。设计具体内容包括：建筑内部给水系统，排水系统，中水系统，消火栓给水系统以及自喷系统。给水系统：考虑到水源情况和建筑物高度，宜采用竖向分区给水方式，地下1层至地上3层为低区，由市政管网直接供水，4至12层和13至21层划分为中区和高区，由水泵加压供水。由此分区保证了水压的均匀和供水的可靠性。排水系统：综合考虑各种因素，本建筑采用重力排水，且污废合流。通气方式采用伸顶通气和侧墙通气，保证了排水的顺畅和室内环境卫生的清洁。所排污废水经化粪池处理后排至市政排水管网。中水系统：综合考虑水源情况和建筑物高度，本设计采用竖向分区给水方式，分区同给水。本设计中的中水主要作为大小便器的冲厕用水。消火栓给水系统：本建筑消火栓系统由地下1层消防水池和高位消防水箱供水，由市政管网补水，并设有增压稳压设备。因地下1层为停车场，故该层亦需布置消火栓自喷系统：本建筑只在地下1层和地上1至3层布置喷淋系统，由地下消防水池和屋顶水箱供水，并设增压稳压设备。关键词：给水系统；排水系统；中水系统；消火栓系统；自喷系统；ABSTRACTThedesignoftheapartment,whichis66mhighwith21storeysabovethegroundand1floorbelowtheground,isinvestedbyTianjinWandaCorporationJFto3Fwiththeheightof4.5m,4.5mand3m,areforbusiness.Eachofthefloorabove3F,whichis3mhigh,isdwellinghouse.-IFisparkinglotwiththeheightof4.9m.Thedesignincludeswatersupplysystem,drainagesystem,reclaimedwatersystem,hydrantwatersupplysystem,sprinklersystem.Watersupplysystem:Inconsiderationofthesourceofwaterandtheheightofthebuilding,verticalcompartmentshouldbeadopted.-IFto3Fislowareawhicharesuppliedbymunicipaldistributionsystem.4Fto12Fand13Fto21Fareseparatedasmiddleareaandhigharea.Andpumpsboostwatertothosefloors.Thecompartmentguaranteestheuniformityofwaterpressureandthereliabilitywatersupply.Drainagesystem:Aftertakingvariousfactorsintoconsideration,gravitydrainageandtheconfluenceofsewageandwastewaterareappliedamidthebuilding.Stackventandtheventilationthroughsidewallsareusedasventilationapproaches,whichguaranteesthesmoothofdrainageandthecleanoftheinside.Ultimately,sewageandwastewaterflowintothemunicipalpipesafterthedisposalthroughtheseptic-tank.Reclaimedwatersystem:Aftertakingthesourceofwaterandtheheightofbuildingintocomprehensiveconsideration,verticalcompartmentisappliedinthedesign,thesameascleanwatersupply.Inthisdesign,reclaimedwaterismainlyusedasflushingwater.Hydrantwatersupply:Thefirecisternandtheelevatedfireprotectionwatertank,whicharerefilledbymunicipalpipe,supplywaterforhydrantsystem.Andthepressurefacilitiesareinstalledforthesystem.Hydrantsareneededfor-IEbecauseitisundergroundparking.Sprinklersystem:Sprinklersystemissetonlyfrom-IFto3Fanditswateraresuppliedbyfirecisternandelevatedfireprotectionwatertank.KeywordsiWatersupplysystem;Drainagesystem;Reclaimedwatersystem;HydrantSystemiSprinklersystem；第一章工程概况与设计任务11.1 工程概况11.2 设计资料11.2.1 建筑设计资料11.2.2 城市给水排水设计资料11.3 用水与卫生设备21.4 工程设计任务21.5 设计原始资料21.6 设计成果要求3第二章给水系统设计42.1 系统选择42.1.1 供水方式的比较42.1.2 供水方式的选择52.1.3 分区说明52.2 系统组成62.3 管道布置和敷设62.4 增压、贮水设备62.4.1 增压设备72.4.2 贮水设备72.5 管材和管件7第三章中水系统设计83.1 系统选择83.2 系统组成83.3 管道布置和敷设83.4 增压、贮水设备83.4.1 增压设备83.4.2 贮水设备93.5 管材和管件9第四章排水系统设计101.1 1系统选择101.2 系统组成101.3 管道布置与敷设101.4 管材与附件Il1.4.1 排水管材H1.4.2 排水附件111.5 通气管系12第五章消防给水系统设计135.1 系统选择135.1.1 消火栓给水系统135.1.2 自喷给水系统135.2 系统组成135.3 系统布置1453.1 消火栓给水系统的布置1453.2 2自喷给水系统的布置145.4 增压、贮水设备155.4.1 增压设备155.4.2 贮水设备155.4.3 水泵接合器155.5 灭火器设计15参考文献16致谢17第一章工程概况与设计任务1.1 工程概况经上级有关部门批准，建设单位天津市万达公司拟在天津市投资建设一幢21层的一类高层。该建筑大部为公寓，一至三层为营业及办公用房。建成后，即可满足当地居民的住房需求，又可为附近企业提供办公场地。1.2 设计资料1.2.1 建筑设计资料该建筑地上2_层，地下_L层。图纸资料包括建筑物所在地总平面图，建筑物各层平面图、剖面图、立面图等。各房间功能均标注于建筑图中。1、地下室平面图（地下一层、二层、三层指有给排水之层）2、建筑首层平面图（比例同建筑图以下同）3、建筑标准层平面图4、建筑非标准层平面图5、设备层平面图6、顶层平面图7、卫生间大样图8、必要的剖面图9、其它1.2.2城市给水排水设计资料（1）给水水源该建筑以城市给水管网为水源，建筑物皿面有一条DN400的市政给水干管,管顶覆土厚度_m,城市可靠供水压力（）.城MPa：建筑物L面有一条DNaXL的市政给水干管，管顶覆土厚度1.00m,城市可靠供水压力0.25MPa。城市管网不允许直接抽水。（2）中水水源该建筑以城市中水管网为水源，建筑物工面有一条DN300的市政中水干管,管顶覆土厚度_Lm,市政可靠供水压力0.25MPa。城市管网上允许直接抽水。（3）排水条件该建筑瓦面有一条DN包2_的排水管道，在建筑物侧设有一检查井，井底比路面低m.根据该地区的污水处理现状，室外旦化粪池。（4）电源情况城市可提供一路独立电源。（5）气象及工程地质资料最大冻土深度69cm,最大积雪厚度20cmo最冷月月平均最低温度迅2,最冷月平均水温（6）其他设计资料1.3 用水与卫生设备一层设有男女卫生间各一间，二层和三层设有男女卫生间各两间。四层至二十一层每层有独立卫生间十一间，共计一百九十八间。卫生间设置有蹲式大便器，坐式大便器，小便器，洗脸盆，淋浴器，拖布池，洗菜池。共计蹲式大便器60个，坐式大便器198个，小便器28个，洗脸盆217个，淋浴器198个，拖布池8个，洗菜池126个。1.4 工程设计任务本设计具体包括：（1）建筑内部给水系统设计（2）建筑内部排水系统设计（3）建筑内部消防给水系统设计（4）建筑内部中水系统设计1.5 设计原始资料该建筑地上NL层，地下一_层。图纸资料包括建筑物所在地总平面图，建筑物各层平面图、剖面图、立面图等。各房间功能均标注于建筑图中。1、地下室平面图（地下一层、二层、三层指有给排水之层）2、建筑首层平面图（比例同建筑图以下同）3、建筑标准层平面图4、建筑非标准层平面图5、设备层平面图6、顶层平面图1.6 设计成果要求1 .设计说明书应反映毕业设计的全部内容。包括设计题目（含英文）、摘要（含英文，约200字）、关键词（含英文，3-5个）、目录、正文、致谢、参考资料及设计规范、附录（计算书等）、外文资料原件或复印件（需标明出处）及译文、毕业设计（论文）任务书及进度计划表。说明书正文应包括设计的原始资料、方案论证、设计说明、设计计算结果等。设计说明书应内容完整、文字简洁，语言通顺，图表整洁，论证充分。字迹书写工整、清晰，装订整齐。书写格式应符合天津城建大学毕业设计工作指导手册的要求。2
