37-2013-FC-81(9032)-S0085_应急柴油发电机组-设备验收表.docx

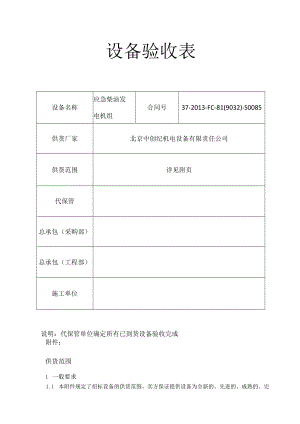

设备验收表设备名称应急柴油发电机组合同号37-2013-FC-81(9032)-S0085供货厂家北京中创纪机电设备有限责任公司供货范围详见附页代保管总承包（采购部）总承包（工程部）施工单位说明：代保管单位确定所有已到货设备验收完成附件：供货范围1 一般要求1.1 本附件规定了招标设备的供货范围。卖方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合附件1的要求。1.2 卖方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家、产地证明等内容。对于属于整套设备运行和施工所必需的部件，如果本附件未列出和/或数量不足，卖方仍需在执行合同时免费补足。1. 3卖方应提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。1.4 提供用于设备的安装、调试以及维修所用的专用工具、设备商业运行前所必须的备品备件清单（计入总价）。1.5 卖方提供所供设备中的进口件清单。2供货范围卖方应确保供货范围完整，应满足买方对安装、调试、运行和设备性能的要求，并提供保证设备安装、调试、投运相关的技术服务和配合。在技术规范中涉及的供货要求也作为本供货范围的补充，若在安装、调试、运行中发现缺项，卖方应无条件免费补充供货。2.1 卖方提供的供货范围（不限于此）：本规范书中所提及的设备、材料、配套装置，除特别申明的外，均由卖方提供。基本供货范围包括但不限于此：柴油发电机组设备本体及附件，具体数量见附件1的7.1项。备品备件和专用工具。2. 2详细供货范围（卖方根据提供的资料,填写下表）（共2台机组，每台机组供货范围如下）序号设备名称规格型号单位数量生产厂家备注1柴油发电机组SDG800P额定功率640kW1套SUMEC其中柴油机：4006-23TAG3A1PERKINS交流发电机:574RSL40361公MARATHoN2微机远程智能主控制器选用DSE8620,PLC1套SUMEC同期系统选用德国西门子S7-200,提供机组电气保护（微机保护）、测量、控制、信号系统、同期控制等功能.屏内加装孚充其中控制器：DSE86201只DSE3发电机主输出开关柜输出开关从ABB、西门子、GE三家选用（与全厂低压统一）,抽屉式智能开关，带PR121/P智能脱扣器。1套SUMEC4变送器电压YDD-3U1个雅达电流YDD-3I1个雅达频率YDD-F1个雅达有功功率YDD-P31个雅达5燃油系统1500L（8h）日用油箱1套SUMEC油箱指示、电动油泵、自动燃油补给控制系统、进回油管1套SUMEC6启动系统蓄电池连接电缆、蓄电池开关及钢质托架1套SUMEC其中蓄电池：12V180AHX21套德国阳光7加热器：水套4000W1套姜堰8机组至输出开关柜动力电缆选用ZRCTJV22-3×185+1×95电缆，每根电缆长度按5米计30米天源9安装辅件工业型消声器、波纹避震节、排烟管、导风革等排气系统组件1套SUMEC10润滑油114升道达尔11安装附件1套SUMEC2.4随机备品备件:序号名称规格及型号单位数量产地生产厂家备注1柴油滤清器SE429B/4只1英国PERKINS2空气滤清器SElllB只3英国PERKINS3机油滤清器SEV551/4只2英国PERKINS2.6专用工具序号名称规格及型号单位数量生产厂家备注1专用工具箱标配套1SUMEC2随机工具标配套1SUMEC
