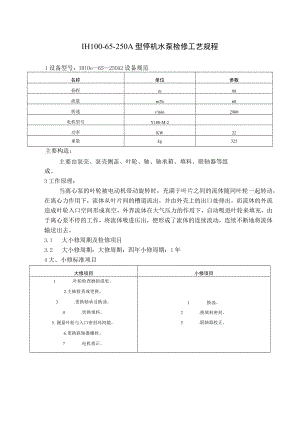

IH100-65-250A型锅炉停机水泵检修工艺规程.docx

IH100-65-250A型停机水泵检修工艺规程1设备型号：IHlOo6525OA2设备规范名称单位参数扬程m88流量m7h60转速r/min2900电机型号Y180-M-2功率KW22重量kg325主要构造：主要由泵壳、泵壳侧盖、叶轮、轴、轴承箱、填料、联轴器等组成。3工作原理：当离心泵的叶轮被电动机带动旋转时，充满于叶片之间的流体随同叶轮一起转动，在离心力作用下，流体从叶片间的槽道流出，并由外壳上的出口处排出，而流体的外流造成叶轮入口空间形成真空，外界流体在大气压力的作用下，自动吸进叶轮来填充，由于离心泵不停的工作，将流体吸进压出，便形成了流体的连续流动，连续不断地将流体输送出去。3.1 大小修周期及检修项目3.2 大小修周期：大修周期：四年小修周期：1年4大、小修标准项目大修项目小修项目1 .叶轮检查磨损或更。2 .主轴检查或更换。3 .更换轴承及换油。4 .更换填料。5 .测量叶轮与入口密封环间隙。6 .更换联轴器螺栓。7 .电机找正。1 .换油。2 .换填料密封。3 .联轴器校正。5检修工艺规程及质量标准序号检修项目工艺过程质量标准1准备工作1 .办理检修热力工作票,将水泵与系统可靠隔绝。2 .准备拆装工具。根据缺陷情况可酌情准备下列备品：(1)307轴承两套。(2)主轴、叶轮、口环、对轮螺栓四个。(1)填料、石棉垫及螺栓若干。2拆联轴器1 .拆下联轴器保护罩。2 .拆下联轴器螺栓。3 .旋松泵体支架螺栓。4 .拆下泵壳侧盖。5 .将轴承箱体连同转子一同拆下。6 .将箱体转子运至检修现场检修。1 .联轴器打上记号。2 .拆卸过程禁止强行用力。3转子承箱的解体1 .拆下联轴器。2 .拆下叶轮背帽及锁垫。3 .拆下叶轮。4 .轴承箱放油。5 .拆下填料压盖。6 .拆下轴承箱两侧盖。7 .将轴及轴承从轴承箱中抽出。8 .将轴承从轴上拆下。9 .全面检查叶轮、主轴,并测量叶轮与口环的配合间隙.0L叶轮不准有裂纹、砂眼、气孔和伤痕,外观应完整。2.叶轮与口环的配合为0.200.30mm.a4转子的装配1 .将合格的轴承放在热油中加热至IO(TC左右,迅速装在主轴上。2 .装上对轮侧轴承盖后再装上对轮,并将承力侧轴承盖及填料压盖放在装配位置。3 .将轴从推力侧装入轴承箱并穿过承力侧端盖及填料压盖。4 .将轴承箱两侧盖装好。5 .装上叶轮并装上背帽锁垫。6 .更换填料后压好压盖。1 .轴承游隙才0.1Omm轴弯曲值才010mm.2 .轴承箱及端盖应用煤油清洗干净,油位镜清晰。3 .填料的接口应切45度斜面,两个接口应错开180度,压盖不可上得太紧。序号检修项目工艺过程质=标准5泵体的恢复1 .将装配好轴承箱及转子运至现场装入壳体并紧好螺栓。2 .紧固好轴承箱支架。3 .轴承箱加油,并盘车。4 .电机找中心。5 .装靠背轮螺栓,上好保护罩.。6 .打扫现场卫生,联系送电试车。紧好壳体侧盖后,盘车应灵活无磨擦。6试运转检查油位是否正常。手动盘车是否灵活。联轴器及其螺栓是否紧固。达到正常转速后测量泵壳振动及轴承温升。轴承温度50C。振动0.05mm.。
