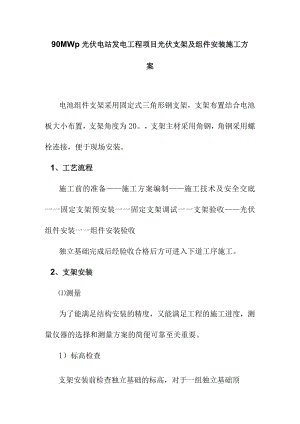

90MWp光伏电站发电工程项目光伏支架及组件安装施工方案电池组件支架采用固定式三角形钢支架，支架布置结合电池板大小布置，支架角度为20。，支架主材采用角钢，角钢采用螺栓连接，便于现场安装。1、工艺流程施工前的准备施工方案编制施工技术及安全交底一一固定支架预安装一一固定支架调试一一支架验收光伏组件安装一一组件安装验收独立基础完成后经验收合格后方可进入下道工序施工。2、支架安装测量为了能满足结构安装的精度，又能满足工程的施工进度，测量仪器的选择和测量方案的简便可靠至关重要。1）标高检查支架安装前检查独立基础的标高，对于一组独立基础顶标高满足安装要求的，可直接进行预安装；对于不能满足安装要求的独立基础需进行处理，处理完成后方可进行该组支架的安装。2）前后、左右轴线偏差检查支架安装前需对独立基础的前后、左右轴线进行检查，测定其偏差是否满足安装要求。3）固定支架角度测量支架安装过程中应随时检查其角度是否满足29。的要求。4）主梁及次梁平顺度检查（2）底座、后立柱、主梁、撑杆及次梁安装1）前、后底座安装前、后底座安装的主要为是否固定牢固，支架安装完成后应检查底座安装是否牢固，对于安装不牢固的应进一步固定。2）后立柱及主梁安装前、后底座安装完成后进行后立柱及主梁的安装，后立柱安装的垂直度必须满足要求；主梁安装完成后，每一组主梁的平顺度必须满足要求。3)撑杆及次梁安装撑杆安装完成后，检查每一组主梁的平顺度，对于不满足要求的主梁应再次进行调整。4)固定支架的校正标准为：垂直度WH/1000；轴线位移W5mm；标高偏差±3mm.5)初步校正符合要求后，将后立柱、主梁、撑杆及次梁形成框架。重新校正合格后，进行螺栓紧固。6)严格按照钢结构施工及验收规范(GB502052001)及钢结构工程质量检验评定标准(GB502212001)的要求组织施工。主要允许偏差如下：后立柱序号项目标准1对中5.Omm2柱高÷5.Omm3总长8.Omm4垂直度10序号项目标准1梁两端顶面图差L/100且WIOnHn2柱高±2.Omm3总长H/500主梁二光伏组件安装施工方法及工艺（1）施工准备1）施工期的设备机具准备到位，实验设备齐全。2）预埋件符合要求，预埋件应牢固，安装场地干净,道路畅通。3）设备、材料齐全，并运至现场。（2）组件安装1）安装组件前，应根据组件参数对每个太阳板电池组件进行检查测试其参数数值应符合产品出厂指标。2）将所有焊点满焊，焊接处满足焊接要求。处理焊接处无杂物，同时作防腐处理。3）测量太阳板电池板在阳光下的开路电压，电池板输出端与标识正负应吻合，电池板正面玻璃无裂纹和损伤，背而无刮伤毛刺等。4）按照基础槽钢预留孔位置，安放光伏太阳板，使用压块压接。5）由于太阳板易碎的特性，在搬运、摆放、紧固螺丝时要轻拿轻放，紧固力度适中。6）严格按照图纸要求安装太阳能组件，将其用压块固定在支架斜面上。（3）组件安装规定1）光伏组件安装应按照设计图纸进行。2）组件固定的压块应符合制造厂或设计文件的规定。3）组件安装允许偏差应符合下表规定。组件安装允许偏差项目允许偏差倾斜角度偏差l0组件边缘高差相邻组件间<1mm东西向全长（相同标高）<10mm组件平整度相邻组件间<1mm东西向全长（相同轴线及标高）<5mm（4）组件之间的接线要求1）组件连接数量和路径应符合设计要求。2）组件间接插件应连接牢固。3）外接电缆同插接件连接处应搪锡。4）组串连接后开路电压和短路电流应符合设计要求。5）组件间连接线应进行绑扎，整齐、美观。（5）组件的安装和接线注意事项1）组件在安装前或安装完成后应进行抽检测试，测试结果认真做好记录。2）组件安装和移动的过程中，不应拉扯导线。3）组件安装时，不应造成玻璃和背板的划伤或破损。4）组件之间连接线不应承受外力。5）同一组串的正负极不宜短接。6）单元间组串的跨接线缆如采用架空方式敷设，宜采用PVC管进行保护。7）施工人员安装组件过程中不应在组件上踩踏。8）进行组件连线施工时，施工人员应配备安全防护用品。不得触摸金属带电部位。9）对组串完成但不具备接引条件的部位，应用绝缘胶布包扎好。（6）组件接地应符合下列要求1）带边框的组件应将边框可靠接地。2）不带边框的组件，其接地做法应符合制造厂要求。3）组件接地电阻应符合设计要求。
