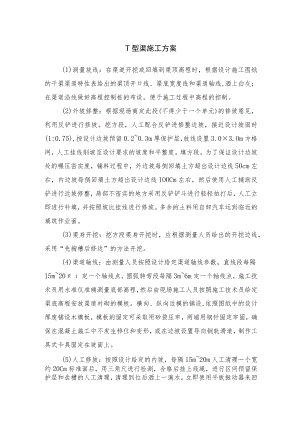

T型渠施工方案.docx

T型渠施工方案(1)测量放线：在渠道开挖或回填到渠顶高程时，根据设计施工图纸的干渠渠道特性表给出的渠顶开口线、渠底宽度线和渠道轴线,洒上白灰；在渠道沿线做好高程控制桩的布设，便于施工过程中高程的控制。(2)外坡修整：根据现场商定此段(不得少于一个单元)的修坡意见，利用反铲进行修坡。挖方段，人工配合反铲进修整边坡，接近设计坡面时(1:0.75),按设计边坡预留0.20.3m厚保护层，放线设置3.0×3.Om方格网，人工挂线削坡至设计要求的坡度和平整度。填方段，为了保证设计边坡处的碾压密实度，铺料过程中，外边坡每侧回填土方超出设计边线50cm左右，内边坡每侧回填土方超出设计边线IOOCm左右，然后使用人工辅助反铲进行边坡修整，局部不密实的地方采用反铲铲斗进行轻轻拍打后，人工立即进行补填，并按照坡比挂线进行修坡。多余的土料用自卸汽车运到临近的填筑作业面。(3)渠身开挖：挖方段渠身开挖时，应根据测量人员给出的开挖边线，采用“先掏槽后修边”的方法开挖。(4)渠道轴线：由测量人员按照设计给定渠道轴线参数，直线段每隔15m20定一个轴线点，圆弧转弯段每隔3m6m定一个轴线点，施工技术员用水准仪准确测量底部高程，然后由现场施工人员按照施工技术员给定渠底高程安放渠道衬砌的模板。横向、纵向边模的铺设,依照图纸中的设计厚度铺设木模板，模板的固定可采取用砂袋压牢，两端用钢钎固定牢固，确保在混凝土施工中不发生移位和变形，或在边坡设置导向钢轨滑道，制作工具式卡具固定在坡面上。(5)人工修坡：按照设计给定的内坡，每隔15m20m人工清理一个宽约20Cm标准面后，用三角尺进行检测，合格后挂上线绳，进行区间预留保护层和齿槽的人工清理，清理到位后洒上一遍水，立即使用平板振动器来回拖动进行基底夯实，因为渠段挖深达12m,所以以设计图纸铺设渠道外排水系统，采用振动器将所铺设的级配碎石砂垫层进行压实，特别是设在渠中心线处的级配碎石暗沟应分层进行压实以防断板。完成一个单元后报监理工程师进行基底验收。(6)混凝土的拌和与运输：混凝土拌和站的布置综合考虑渠道建筑物施工的需要分区布置，各区内的大中型建筑物混凝土料设置拌和站集中供应，混凝土集中拌和站也包括其上、游的渠道衬砌混凝土供应。渠道衬砌混凝土的拌制主要采用JC350型移动式搅拌机现场拌制於料，与拌和站相距IknI范围的可采用lm3或1.5m3机动翻斗车沿渠堤道路运送，实际运输长度控制以混凝土不发生泌水、离析为宜，运输过程对后门缝口采取铺设塑料布等措施进行封闭，使混凝土在运输过程中不发生漏浆，翻斗车上设置遮阳防雨设施。相距拌和站较远的采用3m3或6m3的混凝土罐车进行运输，过程中结合作业面铺设速度适当调用3m3或6m3的罐车，须保证混凝土在初凝前能完成浇筑。(7)预制块护坡衬砌：混凝土预制块铺设重点是控制好两条线和一个面，两条线是坡顶线和底脚线，一个面是铺砌面。保证上述两条线的顺畅和护砌面的平整，对整个护坡外观质量的评价至关重要。预制碎块砌筑必须从下往上的顺序砌筑，砌筑应平整、咬合紧密。砌筑时依放样桩纵向拉线控制坡比，横向拉线控制平整度，使平整度达到设计要求。聆预制块铺筑应平整、稳定、缝线规则，坡面平整度用2m靠尺检测凹凸不超过Icmo(8)渠底衬砌：边坡衬砌完成后，即刻进行渠底清基，人工修齿墙，修整完成后人工夯实处理，洒水湿润，摊铺C20混凝土,平板振捣器振捣密实后，立刻进行原浆提面压光。(9)混凝土的养护：对已完成浇筑的混凝土，除采取早期补水措施外，在完成收面压光后及时覆盖塑料薄膜进行保湿养护，薄膜接缝处用透明胶带粘封，在坡面上下端部用土连续压实，在底板混凝土强度达到2.5MPa以上，才能上人从事其他作业(10)面板伸缩缝及防水处理：采用断面20mm×70mm的铝合金尺杆做为分缝条，当新浇筑混凝土初凝后、终凝前、已完成第一次抹面时及时将铝合金取出，并对健的棱角进行人工修补平顺，取铝合金尺杆的时间一定不能在终凝后进行，混凝土终凝后铝合金尺杆很难取出,同时会损伤混凝土。建议用闭孔泡沫板填缝，施工时采用闭孔泡沫板断面为20mm×70mm,然后在距断面的上部20m处切缝15mm深。跳仓施工时，将泡沫板用双面胶或透明胶粘在老混凝土面上，然后进行混凝土施工，待混凝土强度达到要求后，人工将泡沫板条的上层2cm撕除，然后在上部缝口处填补聚硫密封胶进行防水处理。按此法施工操作简洁、缝口伸缩自由、防水效果好。
