XXX项目基坑监测实施方案.docx

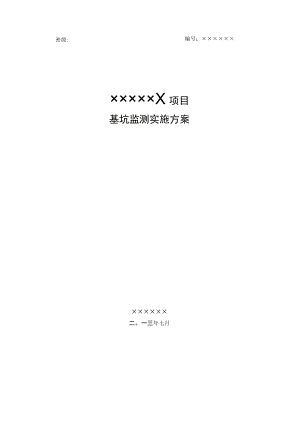

密级:编号：×××××××××××X项目基坑监测实施方案××××××二。一三年七月×××××××××基坑监测实施方案测绘资质：国家甲级质量体系认证：IS09001:2022测绘专业任务承担单位（盖章）：设计负责人：项目负责：主要编写人：审核意见：允许实施签名：签名：2022年月日2022年月日批准单位或者分院（盖章）：审批意见：审批人：2022年月日1 工程概况11.1 地理位置:11.2 主体建筑概况11.3 工程地质条件11.4 基坑周边环境条件11.5 基坑说明21.6 基坑支护情况22 监测内容23 监测项目24 目标34. 1实施测量工作原则35. 2产品质量目标36. 3安全生产目标35 已有资料46 监测规范依据47 仪器设备及人员47.1 仪器设备47. 1.1硬件48. 1.2软件57.2 人员组织57. 2.1项目管理人员58. 2.2其他工作人员57.3 成果的种类、坐标系统及高程基准57.3.1成果的种类57.3.2坐标系统57.3.3高程基准68监测方案设计68.1点位布设68.2点位保护78.3报警值7附图231工程概况1.1 地理位置：拟建场地位于昆明市XX区，南XX路，西临XX(XXXX)。1.2 主体建造概况本项目规划总用地面积约IlIIlIm2,总建造面积IllIlm2,其中地上建造面积millf,地下Illlllm2,地上由3栋30层(H=99.9m)、2栋22层(H=99.9m)的塔楼和2层的裙楼组成，整体设置2层地下室。1. 3工程地质条件根据现场工程地质调查及钻探45m深度范围内分布地基土为：场区表层分布第四系人工堆积(QmI)层，其下为第四系冲、洪积(Qal+pl)层，岩性为粉质黏土；第四系冲、湖积(Qal+1)层，岩性为粉质黏土、黏土、淤泥质黏土、泥炭质土、含粘性土砾砂、粉土等。1.4基坑周边环境条件(一)基坑周边建造物及道路情况(1) 基坑北侧为一条规划路，路宽20m,距离基坑开挖边线最近处约4.0m,往北为XXXXXXo(2) 基坑东侧为XX路，路宽约40m,距离基坑开挖边线约47.0m、距离基坑开挖边线约17.9米处，一条XX河。(3) 基坑东南侧为XXX办公楼，房子距离基坑开挖边线最近处约9.8米。(4) 基坑南侧，距离基坑边线27.7m米处，有一条排水沟。距离基坑边线约50m,为XXX路。(5) 基坑西侧为XX路，路宽20m,距离基坑开挖边线约8.Imo(二)场地周边市政管线(道)情况(1) 场地西侧：分布着一条DN200输配水管，埋深0.76m,距离基坑开挖边线约9.5m；一条300X150供电，埋深2.66m；一条DN600雨水管，埋深2.02m；一条DN600污水管，埋深1.28m。(2) 场地南侧：分布着污水管、供电、输配水、雨水、交通电信等，距离基坑看开挖边线相对较远，最近一条约27m.(3) 场地东南侧：一条300X150供电，埋深L3m,距离基坑边线约3.8m；一条300X150中国电信，埋深0.55m,距离基坑边线约5.6m；一条DN200污水管，埋深1.2m,距离基坑开挖边线约8.Imo1. 5基坑说明基坑开挖深度约8.29.2m,支护周长约786米。根据基坑的工程地质条件、基坑开挖深度及周边环境条件等内容，本次基坑等级定义为一级。1.6基坑支护情况该工程是在建(构)筑物较稀疏、但施工场地受到限制的区域内进行基坑开挖，基坑周边有道路、建造物，经综合比较分析，结合类似工程经验，为尽可能避免基坑开挖对周围建(构)筑物、道路的影响，采用中800(600)钻孔灌注桩+预应力锚索”的支护方案。从现状地面标高以1:0:5放坡至1889.60m,从1890.IOm标高施工一排中800或者600长螺旋钻孔灌注桩，桩长有15m、16m、18m、17m、20m,在支护桩后施工一排中500深层搅拌止水桩，桩长10m、11m、12m、14m。在桩顶施工一排冠梁，截面尺寸为1OOOinm×600mn或者800InmX60Omm,从开挖平台至基底施工两排或者三排锚索。2监测内容监测是控制基坑支护施工评估对周围环境造成影响的重要指标，对于配合信息化施工，保证基坑和周边建构筑物安全具有重大意义。本次监测根据项目基坑开挖深度以及规范要求，定义监测等级为一级，监测内容包括基坑顶部水平及竖向位移观测、冠梁顶部水平、竖向位移点布设、预应力锚索应力观测、深层水平位移观测、水位变化观测、基坑周围建造物水平及竖向位移观测、基坑周围道路沉降观测、基坑周围管线水平及竖向位移观测。3监测项目本项目监测项目分为八个部份：1）基坑顶部水平、竖向位移观测。2）冠梁顶部水平、竖向位移点布设。3）预应力锚索应力观测。4）深层水平位移观测。5）水位变化观测。6）基坑周围建造物水平、竖向位移观测。7）基坑周围道路沉降观测。8）基坑周围管线水平、竖向位移观测。根据基坑支护设计以及规范要求，本项目监测点数如下：布设监测基准点3点，基坑顶部水平、竖向位移观测点38点；冠梁顶部水平、竖向位移点观测点37点；预应力锚索应力观测点18点；深层水平位移观测点16点；水位变化观测点16点；基坑周围建造物水平、竖向位移观测点27点；基坑周围道路沉降观测点9点；基坑周围管线水平、竖向位移观测点10点（以上点位可根据现场实际情况进行适当调整）。4目标4.1 实施测量工作原则D严格按相关规范、规程进行施工。2）在项目建设中，以最优的测量方案、科学、经济的作业模式配置相应的设备。3）各项数据指标达到报警值时，即将先以电话的方式向业主方、监理方、施工方进行通知，之后尽快完善资料，再以书面的形式进行报警。4）每次观测完毕按实际情况填写报表，并交工程负责人及监理负责人进行确认。4. 2产品质量目标1）按合同的要求，按时按量完成。2）严格按下述引用标准的要求进行作业。3）产品质量符合下述引用标准的规定。4）一次性通过用户的验收。4.3安全生产目标1）无重大人员设备事故发生。2）遵纪守法，无违法、违纪现象发生。5已有资料1）有建设方提供的总平面图及基坑支护设计方案，可作为项目监测点布置的依据。2）项目周围有XXXXXXX的二等水准点。3）项目周围有XXXXXXXXX。6监测规范依据1） GB50497-2022建造基坑工程监测技术规范。2） GB50026-2022工程测量规范。3） GB/T24356-2022测绘成果质量检查与验收。4）经批准的实施方案。5）项目合同书。7仪器设备及人员7.1仪器设备7.1.1硬件1）GPS接收机：双频GPS接收机，标称精度为：5mm+l×10-6×Do2）水准仪：本项目使用的DNA03型水准仪，每千米水准测量高差中数偶然中误差W±1.0mm,通过专门机构检定，检定合格，并在有效期内。3）全站仪：本项目使用的全站仪，测角精度W0.5秒，测距标称精度不超过Imm+3×10-6,通过专门机构检定，检定合格，并在有效期内。4）测斜仪：本项目使用的侧斜仪，系统精度不低于0.25mmm,分辨率不低于0.02mm500mn,通过专门机构检定，检定合格，并在有效期内。5）应力仪：本项目使用的应力仪，精度不低于0.5%F*S,分辨率不低于0.2%F*S,通过专门机构检定，检定合格，并在有效期内。6）水位计：本项目使用的水位计，量测精度不低于IonInb通过专门机构检定,检定合格，并在有效期内。7）计算机：配置便携式计算机和台式机，操作系统为WindowsXP,办公软件为OffiCe2022,能够正常运行本项目投入的测量软件。8）交通工具：汽车。9）通信工具：对讲机，挪移电话。10）其它设备：发机电等。7. 1.2软件1）测量软件：水平位移平差软件1套，垂直位移平差软件1套，变形测量数据分析软件1套。2）系统软件：WindowsXP及OffiCe2022。7.2人员组织7.2.1项目管理人员序号姓名分工职称职务职责和权限1×××XXX高级工程师XXXX×××××2××××××工程师XXXX××××X3XXX×X×助理工程师×X×××××××4×××XXX助理工程师XXXX××××X×××XXX助理工程师×××××××××7.2.2其他工作人员观测人员1人，观测记录人员1人，水准尺及棱镜扶尺人员2人，安全及驾驶员1人，检查及协调人员1人。7.3成果的种类、坐标系统及高程基准7.3.1成果的种类本项目形成的成果主要有：监测项目总结报告、监测点成果数据资料、监测点变化量及曲线图。7.3.2坐标系统1987年昆明坐标系。7.3.3高程基准1985国家高程基准。8监测方案设计8.1点位布设1）基准点的布设根据项目的情况，在远离施工地块稳定处共布设3个基准点，点位设置特制大铁钉。2）基坑顶部水平、竖向位移点布设根据基坑支护设计要求，现场布设基坑顶部水平、竖向位移点38个，点间距约为20米，点位标识选用特制大铁钉。3）冠梁顶部水平、竖向位移点布设根据基坑支护设计要求，现场布设基坑顶部水平、竖向位移点37个，点间距约为20米，点位标识选用特制大铁钉。4）锚索应力监测点布设根据基坑支护设计要求，现场布设锚索应力监测点18点。5）深层水平位移监测点根据基坑支护设计要求，现场布设深层水平位移监测点16点，点间距约为40米。施工期间，将测斜管埋设于边坡附近土体中，测斜管埋设长度为基坑开挖深度的1.5倍。6）地下水位观测孔布设根据基坑支护设计要求，现场布设水位观测孔16点，点间距约为40米。7）基坑周围建造物监测点布设根据现场条件布设周围建造物水平、垂直位移监测点27点，点位标识选用特制大铁钉。8）基坑周围道路沉降监测点布设根据现场条件布设周围道路沉降监测点10点，点位标识选用特制大铁钉。9）基坑周围管线监测点布设根据现场条件布设周围管线水平及竖向位移监测点9点，点位标识选用特制标志。8 .2点位保护根据现场条件情况，监测单位及施工单位应加大力度对各测量点位的保护，施工单位派专人每天对监测点位进行巡视。9 .3报警值根据设计以及规范要求：1）基坑顶部水平位移监测报警值：累计值D30mm,变化速率VD23mmd02）基坑顶部竖向位移监测报警值：累计值D20mm,变化速率丫口23mmd°3）冠梁顶部水平位移监测报警值：累计值D30mm,变化速率丫口23mmd.4）冠梁顶部竖向位移监测报警值：累计值D20mm,变化速率丫口23mmd05）锚索应力监测报警值：基坑支护设计值的70%。6）深层水平位移监测报警值：累计值D50mm,变化速率v。23mmd.7）坑外地下水位监测报警值：累计值D1000mm,变化速率丫口2500mmd08）基坑周围建造物水平位移监测报警值：累计值D30mm,变化速率丫口3mmdo9）基坑周围建造物竖向位移监测报警值：累计值D30mm,变化速率VDe3mmdo10）基坑周围道路竖向位移监测报警值：累计值D30m
