中医医院住院综合大楼和门诊大楼建设项目隔热检查计算书.docx

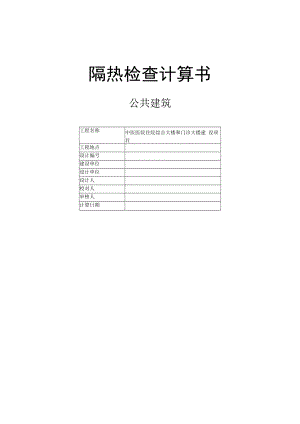

隔热检查计算书公共建筑工程名称中医医院住院综合大楼和门诊大楼建 设项目工程地点设计编号建设单位设计单位设计人校对人审核人计算日期1建筑概况32评价依据33评价目标与方法33.1 评价目标33.2 评价方法34边界条件参数设置54.1 基本设置54.2 室外空气温度54.3 室外太阳辐射照度54.4 室内空气温度65工程材料66工程构造76.1 屋顶构造76.1.1 屋面76.2 外墙构造86.2.1 加气混凝土砌块87验算结论97.1空调房间91建筑概况工程名称中医医院住院综合大楼和门诊大楼建设项目工程地点地理位置北纬：21.00°东经：110. 40°气候子区夏热冬暖南区大气透明度等级5建筑面积48980 12建筑层数地上19层，地下2层建筑高度77.95m结构类型框架剪力墙结构2评价依据1 .广东省公共建筑节能设计标准DBJ 15-51-20202 .民用建筑热工设计规范GB50176-20163 .绿色建筑评价标准GB" 503784 .绿色建筑评价技术细则(试行)5 .施工图、设计说明、节能计算书3评价目标与方法3.1 评价目标1 .依据民用建筑热工设计规范和绿色建筑评价标准的要求和规定，屋顶和外墙的隔热性 能应满足要求。2 .通过房间围护结构的内表面温度计算，判断是否不大于民用建筑热工设计规范给出的内表 面最高温度。3.2 评价方法1 .在给定两侧空气温度及变化规律的情况下，外墙内表面最高温度应符合表3.2.1的要求：表3.2.1外墙内表面最高温度的限值房间类型自然通风房间空调房间重质围护结构 (D25)轻质围护结构 (D<25)内表面最高温度 tmx< tc.maxti+2ti+32 .在给定两侧空气温度及变化规律的情况下，屋面内表面最高温度应符合表322的要求:表3.2. 2屋顶内表面最高温度的限值房间类型|自然通风房间空调房间重质围护结构 (D>25)轻质围护结构 (D<2,5)内表面最高温度出2W te.maxti+2.5ti+3.5表中：。皿一围护结构内表面最高温度(),应按民用建筑热工设计规范GB50176-2016附录C.3的规定计算；.一室内空气温度，(OC )。t°m 一累年日平均温度最高日的最高温度(OC),应按民用建筑热工设计规范GB50176-2016配套软件气象数据取用。3. 外围护结构内表面最高温度按照规范民用建筑热工设计规范(GB50176-2016)附录C.3的规 定计算：1)按式3.2.3/建立常物性、无内热源的一-维非稳态导热的内部微分方程，微分方程的 求解可采用有限差分法：2(3.23-1)&t o21靛=获式中：含一温度对于时间的导数，/so一材料的导温系数，a=', itAs。2)按式323-2建立第三类边界条件隐式差分格式边界节点方程(边界节点1,节点n 可参照)：一专侬一好) + a(tf) + pJ"= Cppg2(323-2)式中：Cp材料的比热，J(kgK):P一材料的密度，kg/m3；a材料的导温系数，a = K, r2s;pc%一差分步长，m；入一材料的导热系数，W(mK)邛一对流换热温度，°C。3)按式3233列出各内部节点和边界点的节点方程，并求解节点方程组得到外墙、屋 顶内表面温度值。(3.23-3)匕=±IaijG+ q 尸12n式中：ti差分节点温度值，。仃4边界条件参数设置4.1 基本设置公式及变量变量名数值说明（一）内表面边界条件（第三类边界条件）t4夏季室内温度，按民用建筑热工设计规范GB50176- 2016第3.3.2条的规定取值。月室内侧对流换热系数，W（m2K）8.7按民用建筑热工设计规范GB50176-2016 附录 B.4.I,表 B.4.1-1 取 值。（二）外表面边界条件（第三类边界条件）室外侧对流换热系数，（m2 K）19.0按民用建筑热工设计规范GB50176-2016 附录 B.4.1,表 B.4.1-2 取 值。sh室外空气逐时温度，按民用建筑热工设计规范GB501762016配套软件气象数据取用。Ik表面法向太阳总辐射强度，包括 直射和散射，WZm2按民用建筑热工设计规范GB50176-2016配套软件气象参数取值。Ps外表面太阳辐射吸收系数根据工程构造取值。4.2 室外空气温度0:001:002:003:004:005:006:007:008:009:0010:0011:0031.2030.8030.5030.1029.8029.8030.1030.6031.4032.4033.7035.0012:0013:0014:0015:0016:0017:0018:0019:0020:0021:0022:0023:0036.0036.5036.3035.7034.9034.2033.7033.2032.7032.2031.8031.304.3 室外太阳辐射照度变量变量名公式来源Ik表面法向太阳总辐射强度，包括直 射和散射，W/ m2按民用建筑热工设计规范GB50176-2016»配套软件气象数据取用。时刻朝向东南西北水平0:000.000.000.000.000.001:000.000.000.000.000.002:000.000.000.000.000.003:000.000.000.000.000.004:000.000.000.000.000.005:003.933.313.002.015.106:00166.0266.6275.7835.32155.907:00289.26138.43140.7881.92321.108:00388.88184.90181.20116.54497.409:00391.42232.58211.02155.94636.3010:00349.94276.59238.94192.37769.8011:00247.55291.20247.55204.78830.5012:00230.59264.82354.16186.41798.0013:00190.66203.36404.24138.26654.7014:00145.09140.51355.4187.93439.7015:0092.6182.76227.8346.72233.1016:0025.0422.0454.7911.6951.5017:000.000.000.000.000.0018:000.000.000.000.000.0019:000.000.000.000.000.0020:000.000.000.000.000.0021:000.000.000.000.000.0022:000.000.000.000.000.0023:000.000.000.000.000.004.4 室内空气温度根据民用建筑热工设计规范GB501762016第3.3.2条的规定取26摄氏度5工程材料材料名称导热系数 蓄热系数S密度比热容 Cp蒸汽渗透系 数U备注W(m.K)W(m2.K)kgm3J(kg.K)g(m.h.kPa)水泥砂浆0.93011.3701800.01050.00.0210来源：民用建筑热 工设计规范GB50176-2016隔声砂浆0.93011.370850.01050.00.0210来源：民用建筑热 工设计规范GB50176-2016钢筋混凝土1.74017.2002500.0920.00.0158来源：民用建筑热工设计规范GB50176-2016细石混凝土1.510153602300.0920.00.0173来源：民用建筑热 工设计规范GB50176-2016挤塑型聚苯乙烯保温隔 热板0.0300.34035.01380.00.0000来源：民用建筑热 工设计规范GB50176-20161:8水泥憎水膨胀珍珠岩0.2103.440600.01291.50.0000加气混凝土砌体0.1803.100700.01050.00.9980来源：民用建筑热 工设计规范GB50176-2016面砖1.51015.2432300.0920.00.00006工程构造6.1屋顶构造6.1.1屋面材料名称 由外到内厚度差分 步长导热 系数蓄热 系数修正 系数热阻热惰性 指标(mm)(mm)W(m.K)W(m2.K)(m2 K)WD=R*S水泥砂浆258.30.93011.3701.000.0270.306细石混凝土4010.01.51015.3601.000.0260.407挤塑型聚苯乙烯保温隔热板3210.70.0300.3401.250.8530.363水泥砂浆2010.00.93011.3701.000.0220.2451:8水泥憎水膨胀珍珠岩206.70.2103.4401.600.0600.328钢筋混凝土12012.01.74017.2001.000.0691.186各层之和E2571.0572.834差分时间步长（分钟）5.0外表面太阳辐射吸收系数0.75传热系数 K=l(0.16+R)0.82重质/轻质重质围护结构6.1.1.1空调房间：逐时温度0:001:002:003:004:005:006:00
