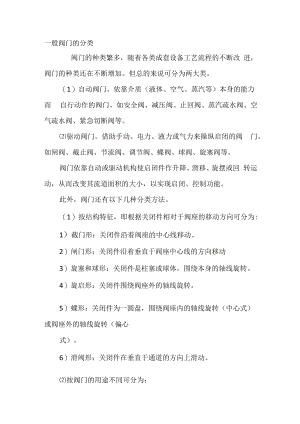

一般阀门的分类阀门的种类繁多，随着各类成套设备工艺流程的不断改 进，阀门的种类还在不断增加。但总的来说可分为两大类。（1）自动阀门。依靠介质（液体、空气、蒸汽等）本身的能力而 自行动作的阀门。如安全阀、减压阀、止回阀、蒸汽疏水阀、空 气疏水阀、紧急切断阀等。驱动阀门。借助手动、电力、液力或气力来操纵启闭的阀 门。如闸阀、截止阀、节流阀、调节阀、蝶阀、球阀、旋塞阀等。阀门依靠自动或驱动机构使启闭件作升降、滑移、旋摆或回 转运动，从而改变其流道面积的大小，以实现启闭、控制功能。此外，阀门还有以下几种分类方法。（1）按结构特征，即根据关闭件相对于阀座的移动方向可分为:1）截门形：关闭件沿着阀座的中心线移动。2）闸门形：关闭件沿着垂直于阀座中心线的方向移动3）旋塞和球形：关闭件是柱塞或球体，围绕本身的轴线旋转。4）旋启形：关闭件围绕阀座外的轴线旋转。5）蝶形：关闭件为一圆盘，围绕阀座内的轴线旋转（中心式） 或阀座外的轴线旋转（偏心式）。6）滑阀形：关闭件在垂直于通道的方向上滑动。按阀门的用途不同可分为：1）切断用：用来切断（或接通）管路中的介质。如闸阀、截止阀、球阀、旋塞阀、蝶阀等。2）止回用：用来防止介质倒流。如止回阀。3）调节用：用来调节管路中介质的压力和流量。如调节阀、 减压阀、节流阀、蝶阀、V形4）分配用：用来改变管路中介质流动的方向，起分配介质的 作用。如分配阀、三通或四通旋塞阀、三通或四通球阀等。5）安全用：用于超压安全保护，排放多余介质，防止压力超 过规定数值。如安全阀、溢流阀,开口球阀、平衡阀等.6）其他特殊用途：如蒸汽疏水阀、空气疏水阀、排污阀、放 空阀、呼吸阀、排渣阀、温度调节阀等。按操纵方式，即根据启闭、调节时不同的操纵方法可分为:1）手动：借助手轮、手柄、杠杆或链轮等，由人力来操纵的 阀门。当需传递较大的力矩时，可装有圆柱直齿轮、圆锥直齿轮、 蜗轮蜗杆等减速装置。2）电动：用电动机、电磁阀或其他电气装置操纵的阀门。3）液压或气压传动：借助液体（水、油等液体介质）或空气操 纵的阀门。按阀门的公称压力可分为：1）真空阀：公称压力低于标准大气压的阀门。绝对压力小于 0.1MPA的阀门,习惯上常用毫米水柱'mmH200，或毫米汞柱（mmHg）表示阀门的公称压 力。2）低压阀门:公称压力PNWL 6MPa的阀门。3）中压阀门:公称压力PN2.56.4MPa的阀门。4）高压阀门：公称压力PN10.080.0MPa的阀门。5）超高压阀门：公称压力PNeIOOMPa的阀门。按介质工作温度分为：1）超低温阀：t 2）低温阀：L00 CWfW-40的阀门。3）常温阀：-40°CWfW120°C的阀门。4）中温阀：120o CWfW450C的阀门。5）高温阀：t>450°C的阀门。按阀体材料分为：1）非金属材料阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门等。2）金属材料阀门：如铜合金阀门、铝合金阀门、钛合金阀门、 蒙乃尔合金阀门、铸铁阀门、碳钢阀门、低合金钢阀门、高合金 钢阀门、不锈钢阀门等。3）金属阀体衬里阀门：如衬铅阀门、衬塑料阀门、衬橡胶阀 门、衬搪瓷阀门等。按公称通径分为：1）小口径阀门：公称通径DNW40mm的阀门。2）中口径阀门:公称通径DN50-300mm的阀门。3）大口径阀门:公称通径DN350-l 200mm的阀门。4）特大口径阀门：公称通径DIVel40Omm的阀门。按与管道连接的方式分为：1）法兰连接阀门：阀体上带有法兰，与管道采用法兰连接的阀门。2）螺纹连接阀门：阀体上带有内螺纹或外螺纹，与管道采用 螺纹连接的阀门。3）焊接连接阀门：该种连接方式分承插焊连接与对接焊连接。 阀体上带有焊口与坡口，与管道采用焊接连接的阀门。4）夹箍连接阀门：阀体上带有夹口，与管道采用夹箍连接的 阀门。5）卡套连接阀门：采用卡套与管道连接的阀门。
