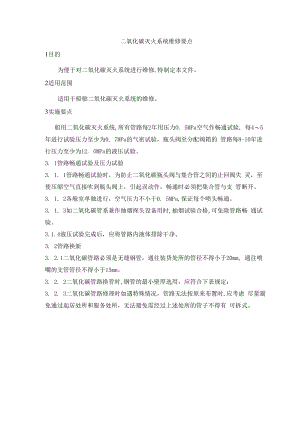

二氧化碳灭火系统维修要点.docx

二氧化碳灭火系统维修要点1目的为便于对二氧化碳灭火系统进行维修,特制定本文件。2适用范围适用于船舶二氧化碳灭火系统的维修。3实施要点船用二氧化碳灭火系统,所有管路每2年用压力O. 5MPa空气作畅通试验, 每45年进行试验压力至少为0. 7MPa的气密试验，瓶头阀至分配阀箱的 管路每8-10年进行压力至少为12. OMPa的液压试验。3. 1管路畅通试验及压力试验3. 1. 1管路畅通试验时，为防止二氧化碳瓶头阀与集合管之间的止回阀失 灵，至使压缩空气直接吹到瓶头阀上，引起误动作，畅通时必须把集合管与支 管断开。3. 1. 2各舱室单独进行，空气压力不小于0. 5MPa,保证每个喷头畅通。3. 1. 3如二氧化碳管系兼作抽烟探头设备用时,抽烟试验合格,可免除管路畅 通试验。3.1.4液压试验完成后，应将管路内液体排除干净。3. 2管路换新3. 2.1二氧化碳管路必须是无缝钢管，通往装货处所的管径不得小于20mm, 通往喷嘴的支管管径不得小于15mm。3. 2. 2二氧化碳管路换管时,钢管的最小壁厚选用，应符合下表规定：3. 2. 3二氧化碳管路修理时如遇特殊情况，管路无法按原来布置时,应考虑 尽量避免通过起居处所和服务处所，无法避免需经过上述处所的管子不得有 可拆式。管子外径 mm管壁厚度Inm分配阀箱前的总管分配阀箱至被保护舱支管21. 326. 93.22.630. 048. 34.03.251. O60. 34. 53.663. 5-76. 15.03.682. 588. 95.64.0101.66. 34.0108. 1-114.37. 14.5127. O8.04.5133.0-139.78.05.0152. 4168.38. 085.6
