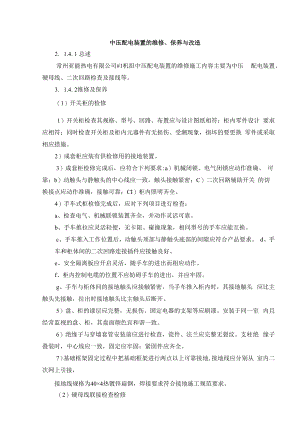

中压配电装置的维修、保养与改造2. 1.4. 1 总述常州亚能热电有限公司#1机组中压配电装置的维修施工内容主要为中压 配电装置、硬母线、二次回路检查及接线等。3. 1.4. 2维修及保养（1）开关柜的检修1）开关柜检查其规格、型号、回路、布置应与设计图纸相符；柜内零件设计 要求应相符；同时检查开关柜及柜内元器件有无损伤、受潮现象，损坏的要更换 零件或采取相应措施。2）成套柜应装有供检修用的接地装置。3）成套柜检修完成后，应符合下列要求:a）机械闭锁、电气闭锁应动作准确、 可靠；b）动触头与静触头的中心线应一致，触头接触紧密；C）二次回路辅助开关 的切换接点应动作准确，接触可靠；CI）柜内照明齐全。4）手车式柜检修完成后，应对下列项目进行检查：a、检查电气、机械联锁装置齐全，并动作灵活可靠。b、手车推拉应灵活轻便，无卡阻、碰撞现象，相同型号的手车应能互换。c、手车推入工作位置后，动触头顶部与静触头底部的间隙应符合产品要求。 d、手车和柜体间的二次回路连接插件应接触良好。e、安全隔离板应开启灵活，随手车的进出而相应动作。f、柜内控制电缆的位置不应妨碍手车的进出，并应牢固。g、手车与柜体间的接地触头应接触紧密，当手车推入柜内时，其接地触头 应比主触头先接触，拉出时接地触头比主触头后断开。5）盘、柜的漆层应完整，无损伤。固定电器的支架等应刷漆。安装于同一室 内且经常监视的盘、柜，其盘面颜色宜和谐一致。6）绝缘子与穿墙套管安装前应进行检查，瓷件、法兰应完整无裂纹。支柱绝 缘子叠装时，中心线应一致，固定应牢固；紧固件应齐全。7）基础框架固定过程中把基础框架进行两点以上可靠接地,接地线应分别从 室内二次网上引接，接地线规格为40×4热镀锌扁钢，焊接要求符合接地施工规范要求。（2）硬母线联接检查检修1）用清洁、干燥的软布擦净母线上污迹，并涂以电力复合脂，检查其绝缘, 确保完好。2）母线平置时，贯穿螺栓应由下往上穿，其余情况下，螺母应置于维护侧。3）母线其接触面应连接紧密，连接螺栓应用力矩扳手紧固，其紧固力矩值参 照厂家说明并应符合下表规定。螺栓规格 （mm）M8MlOM12M14M16M18M20M24力矩值8.8-17.7-31.4-51.0-78.5-98.0-156.9-274.6-(N m)10.822.639.260.898.1127.4196.2343.2检修完后检查相序及绝缘，当符合要求时，封上母线仓的安装拆卸板或压力释放板。（3）二次回路检查接线1）由桥架引至开关柜内电缆线要排列整齐，固定牢靠，统一用扎带固定，扎 带的间隔统一。2）按下发的接线图核对接线，将端子排逐一紧固。3）配线应整齐、清晰、美观，导线绝缘完好无损伤。4）柜内导线不得有接头，备用芯线应留至最远的端子。5）盘柜转动门应用多股软线将其可靠接地。二次回路应设专用接地端子。6）检查屏蔽电缆进入盘柜后，应将屏蔽层或屏蔽线用软线引至专用接地端子2. 4. 4. 3质量标准（1）盘柜基础安装检修工序检验项目一性质单 位质量标准基 础 型 钢 安 装基础型钢安装 允许误差不 直 度每米mm<1全长mm<5水平度每米mm<1全长mm<5位置误差及不平行度主 要mm<5基础接地点数占 八、2接地连接牢固，导通良好(2)盘柜安装工序检验项目性质一单位质量标准柜体就位找正垂直度(每米)主要mm<1.5误水 差平相邻两柜顶部mm<2成列柜顶部mm<5误盘 差面相邻两柜边mm<1成列柜面mm<5柜体固定柜间接缝mm<2螺栓固定牢固紧固件检查完好、齐全紧固件表面处理镀锌震动场所的防震措施按设计规定柜体接地底架与基础连接主要牢固，导通良好装有电器可开启屏门的 接地用软铜导线可靠接地开关柜机械部件检查柜面检查平整，齐全设备附件清单齐全门锁开闭灵活柜内照明装置齐全手车推拉试验主要轻便不摆动电气“五防”装置齐全，灵活可靠安全隔离板开闭灵活开关柜电气部件检查设备型号及规格按设计规定设备外观检查完好活动接地装置的连接导通良好，通断顺序正确电气联锁触点接触紧密，导通良好触头检查动、静触头中心 线一致动、静触头接触主要紧密、可靠动、静触头接触 间隙按制造厂规定小车与柜体接地 触头接触紧密、可靠仪表继电器防震措施可靠电分地离皿 带部对距mil一次回路按 GBJ 149-1999 中表 2. 1. 13-1 规定二次回路按 GB50171-1992 中表 3. 0. 6 规定(3)硬母线安装检修工 序检验项目一性质一单位质量标准母线加工配置检外 查观表面检查光洁，无裂纹褶皱外形检查平直无变形扭曲螺接面加工搭接面长度主要按 GBJ 149T990 规定搭接面螺孔布置及规格主要螺孔间中心距误差mm±0.5端面外观平直、光洁，无尖角毛刺接触面平直度平整无局部凹陷接触面断面减少量主要铜W3%,铝5%母线弯制允许最小弯曲半径主要按 GBJ 149T990 规定弯曲始点至接头边缘 最小距离mm250弯曲始点至母线支持 器边缘距离mm250； W0. 25支点间距90°扭弯的扭转长度mm2. 55倍母线宽弯曲部分外观主要无裂纹，无明显褶皱三相同一断面上的弯曲 弧度一致同相多片母线弯曲弧度一致相同布置的分支母线各 相弯曲弧度母金 具 安 装金具检查清洁，无损伤单相交流母线金具连接主要牢固，且无闭合磁路固定装置外观无尖角、毛刺线安装母线 安 装母线平置时母线与支持器上部夹板间隙mm1 1. 5母线立置时上部夹板 与母线的距离mm1.52母线与支持器间 应力检查主要无外应力同相多层母线层间间隙同母线厚度母线在绝缘子上的 固定死点每段设置一个，且在 全长或两伸缩节中点母线连接支持器与接头边缘距离mm250母线间及母线与设备 端子连接主要无外应力搭接面平整、无氧化膜， 镀银层不得铿磨,涂有电力复合 脂端子连接 与螺杆形外观主要无弹簧垫平垫圈铜质搪锡锁紧螺母齐全、紧固连 接 螺 栓与孔径配合mm1螺栓穿入方向母线平置时由下向上，其余螺母 均在维护侧防松件外观齐全、完好、压平紧固力矩按 GBJ 149T990 规定螺栓紧固后露扣 长度扣23相邻垫圈间隙主要mm23伸缩节安装无裂纹、断股和褶皱现象总体带电体间及带电体与其他物体 间距离主要按 GBJ 149-1990 规定检查相色及油漆齐全、正确（4）二次回路检查及接线工序检验指标性质单位质量标准配线导线外观主要绝缘层完好，无中间接头配线连接（螺接、插接、 焊接或压接）主要牢固、可靠导线配置主要按背面接线图导线端头标志清晰正确，且不易脱色盘内配线绝缘等级耐压250OV盘内配线截面积电流回路mm"22.5信号、电压回路mm321.5弱电回路mm2在满足载流量和电压降以及机械 强度情况下20. 5用于可动部位的导线主要多股软铜线工序检验指标性质单位质量标准控 制 电 缆 接 线控制电缆接引按设计规定线束绑扎松紧和形式松紧适当、匀称，形式一致导线束的固定牢固每个接线端子并接芯线数根2备用芯预留长度至最远端子处导线接引处预留长度适当，且各线余量一致电气回路连接（螺接、插 接、焊接或压接）紧固可靠导线芯线端部弯圈顺时针方向，且大小合适导线芯线外观主要无损伤多股软导线端部处理主要加终端附件或搪锡紧固件配置齐全，且与导线截面相匹配二次回路连接件主要铜质制品导线端部标志主要正确、清晰，不易脱色接地 检查二次回路设有专用螺栓屏蔽电缆主要屏蔽层按设计要求可靠接地裸露部分对地距离主要mm按 GB 50171-1992 中表 3. 0. 6 规定裸露部分表面漏电距离mm
