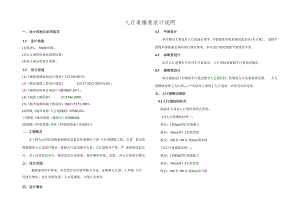

人行道铺装设计说明一、设计依据及采用规范1.1 设计依据(1)现状1： 500地形图；(2)人行道使用现状调查结果；(3)业主指定的设计范围。1.2 设计依据(1)城镇道路路面设计规范CJJ 169-2012；(2)城市道路工程设计规范CJJ 37-2012 (2016年版)；(3)砌体结构设计规范GB50003-2011；(4)混凝土路面砖JC/T446-2000；(5)城市道路混凝土路面砖DB11/T152-2003：(6)图集城市道路-人行道铺砌05MR203：(7)图集城市道路一路缘石05MR404：(8)图集环境景观-室外工程细部构造03J012-1。二、工程概况本工程为云阳县故陵集镇移民安置区环境整治工程-人行道铺装工程。主要 是对故陵集镇的人行道进行整治。集镇人行道设施不完善，人行道损坏严重，严 重影响居民出行。为了改善居民出行，提高居民生活质量，提升整体形象。急需 对人行道进行整治。三、设计范围根据建设单位要求，本次设计仅对清风路人行道、金峡路人行道、上环路 人行道进行整治，设计范围包括：人行道铺装、立缘石安装等。四、设计要求4.1 平面设计本次整治主要是对人行道进行整平，并根据使用要求铺设透水砖(青石板)， 道路平面线形指标满足相应现行规范要求，本次设计保持道路平面线形不变。4.2 纵断面设计本次人行道整治不涉及车行道部分，人行道标高根据车行道标高确定。4.3 横断面设计本次铺装设计为现状车行道边缘至人行道栏杆、挡墙部分以及建筑物范围。 人行道横坡原则上为1-2%,入户房屋高于或低于人行道时，均采用台阶连接。五、人行道整治措施5.1人行道结构形式根据业主要求人行道结构形式采用：(1)人行道铺装结构一：垫层：12Omnl厚C15混凝土基层：30mm厚1:3水泥砂浆面层：200 X 100 X 5Omm透水砖(2)人行道铺装结构二：垫层：120DInl厚Cl5混凝土基层：30mm厚1:3水泥砂浆面层：600 X 300 X 3Omm青石板灌缝应饱满，不得有翘动现象，不得有积水现象。强度不小于G35,抗压强度不 应低于30Mpa,透水系数20. 03cms,防滑等级为R3。地面伸缩缝每5米设置一道或颜色变化处设置一道。中砂用于找平和铺砌地面砖，施工时要严格控制含水量，一般要求是捏起来 能成团，便于铺设上层的面层。面层铺砌时要求表面湿润，有利于砂浆与面砖的 结合。铺砌地面稽一般采用“放线定位法”顺序铺砌，板底应紧贴砂浆层，砂浆 应饱满密实，不得有“虚空”现象。要用3米直尺纵横和斜角方向靠量面层平整 度，发现不符合要求的及时整修。美观是人行地面砖施工质量控制的关键，砖底 的水泥砂浆找平层应平整、密实，地面砖完全坐实，上下层结成整体，相邻块紧 贴，表面平整，线条挺刮，图案拼装正确。六、施工技术要求6.1 路基及底基层（1）路基施工范围内建（构）筑物的基础、障碍物、杂草、植物残根及垃 圾等必须清除，填筑土及填筑材料应符合工程质量要求。（2）人行道下管线顶面覆土厚度不宜小于70cm；覆土的压实度应不小于轻 型击实标准94%；小于相关规范规定的最小覆土厚度时，管线应采取加固处理措 施进行保护。（3）人行道下管线浅埋施工应在路基填筑压实后，反开挖沟漕施工，沟槽 回填采用砂或粘土分层夯实，压实度不小于轻型击实标准94%。（4）水泥可用普通硅酸盐水泥、矿渣硅酸盐水泥和火山灰硅酸盐水泥；不 应使用快硬早强和已受潮变质的水泥。（5）调平层材料应质地均匀，水泥无硬结块，砂须过筛，拌制砂浆用水应 洁净。（6）基层的压实度、平整度及材料质量应符合城市道路维护工程施工及人行道每6米应作分隔处理，其结构形式同相邻地面透水砖结构。5.2 人行道标高、坡度设计人行道铺装标高由车行道外侧标高确定，即车行道边缘高20cmo本次改造范围为道路边线至人行道栏杆、挡墙部分以及建筑物范围，人行道 横坡为12%,原则上与人行道坡度不应存在反坡，因条件限制困难地段，可根 据人行道铺装坡度进行顺接铺装。5.3 基层处理将原人行道面砖和基础拆除后，应对原基层进行压实整平。若人行道铺装标 高与设计标高有冲突，则需开挖、填筑，填筑时应采用泥结碎石填平，不得采用 素土回填。如现状地面为完好混凝土地面，应将原地面凿毛后，在铺装砂浆结合层和面 砖。5.4 立缘石设计本次立缘石采用600* 150*40Omm青石，立缘石高出为路面20cm。立缘石与 立缘石间用MlO水泥砂浆勾凹缝，其做法见大样图。立缘石在直道上应笔直，弯 道上应圆顺、无折角，顶面应平整无错开，不得阻水。5.5 无障碍设计为了方便残疾人使用城市道路设施，根据无障碍设计规范(GB 50763-2012)的要求，人行道上必须设置连续的盲道，行进盲道宽50cm,在交 叉口处须设置残疾人坡道。盲道宽0.5m,单面坡缘石坡道宽同人行横道线宽度。56铺装要求铺装面层应表面平整，色彩均匀、线路清晰、棱角整齐，铺砌必须平整稳定,验收规程DB50/T283-2008的相关要求。(7)当基层施工当日平均气温低于5,现场气温高于40及雨天均不宜 施工，否则应采取措施，保证工程质量。(8)碎基层横向缩缝的间距一般为4m6m ；胀缝参考公路水泥混凝土 路面设计规范(JTG D40-2011)第5. 2. 4条规定。(9)若原有人行道底于设计人行道底基层标高时，应采用泥结碎石填平， 不得采用素土回填。6. 2人行道铺筑(1)人行道料石应表面平整、粗糙，色泽、规格、尺寸应符合设计要求， 其强度不小于G35,防滑等级为R3。(2)透水砖的抗压强度不应低于30Mpa,透水系数20.03cms;砌块应表 面平整、粗糙、纹路清晰、棱角整齐，不得有露石、脱皮等现象。(3)人行道料石、石材应经检验合格后方可使用。七、注意事项(1)施工前，应调查和核准施工区域内现有地下、地上管线的位置、埋深、 使用情况等，严禁盲目开挖，以免损坏地下管线。(2)施工单位应做好文明施工，确保施工及过往车辆、人员的安全，并做 好施工组织设计，报监理、业主批准。(3)严格按国家有关规范、规程、标准施工，确保质量。(4)人行道下各种管线较多，建议在本次人行道升级改造施工前，完成人 行道路面以下的各种管线的施工，以免人行道路面升级改造完成后进行二次破 坏。
