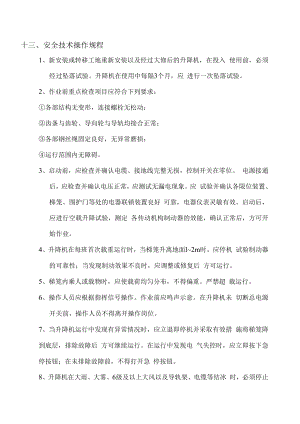

十三、安全技术操作规程1、新安装或转移工地重新安装以及经过大修后的升降机，在投入 使用前，必须经过坠落试验。升降机在使用中每隔3个月，应 进行一次坠落试验。2、作业前重点检查项目应符合下列要求：各部结构无变形，连接螺栓无松动；齿条与齿轮、导向轮与导轨均接合正常；各部钢丝绳固定良好，无异常磨损；运行范围内无障碍。3、启动前，应检查并确认电缆、接地线完整无损，控制开关在零位。 电源接通后，应检查并确认电压正常，应测试无漏电现象。应 试验并确认各限位装置、梯笼、围护门等处的电器联锁装置良好 可靠，电器仪表灵敏有效。启动后，应进行空载升降试验，测定 各传动机构制动器的效能，确认正常后，方可开始作业。4、升降机在每班首次载重运行时，当梯笼升离地面l2m时，应停机 试验制动器的可靠性；当发现制动效果不良时，应调整或修复后 方可运行。5、梯笼内乘人或载物时，应使载荷均匀分布，不得偏重。严禁超 载运行。6、操作人员应根据指挥信号操作。作业前应鸣声示意。在升降机未 切断总电源开关前，操作人员不得离开操作岗位。7、当升降机运行中发现有异常情况时，应立退即停机并采取有效措 施将梯笼降到底层，排除故障后 方可继续运行。在运行中发现电 气失控时，应立即按下急停按钮；在未排除故障前，不得打开急 停按钮。8、升降机在大雨、大雾、6级及以上大风以及导轨架、电缆等结冰 时，必须停止运行，并将梯笼降到底层，切断电源。暴风雨后， 应对升降机各有关安全装置进行一次检查，确认正常后，方可运 行。9、升降机运行到最上层或最下层时，严禁用行程限位开关作为停止 运行的控制开关。10、当升降机在运行中由于断电或其它原因而中途停止时，可进行手 动下降，将电动机尾端制动电磁铁手动释放拉手缓缓向外拉出， 使梯笼缓慢地向下滑行。梯笼下滑时，不得超过额定运行速度， 手动下降必须由专业维修人员进行操纵。11、作业后，应将梯笼降到底层，各控制开关拨到零位，切断电源,锁好开关箱，闭锁梯笼门和围护门。九、承载力计算:查电梯主要参数得(按100米高度)底笼重量：1200kg吊笼重量：1300×2=2600kg对重重量：1160×2=2320kg吊笼载重量：2000×2=4000kg井架总重量：160×67=10720kg总计5项：20840kg本项目部实际按90米高度 计 算:即20840*0.9=18756kg附墙架、动力电缆、导向装置紧固件等重量约占井架总重量的30%2894.4kg竖杆和跨桥梁的附墙结构的重量为井架45%434L6kg基础承受的静载荷P的近似值为P= (18756+2894.4+4341.6) ×9.8=254.72(kN)由于电梯所装的位置在地下室的楼面上，楼板面厚20Omm,下面有 一道30Omm厚的墙，电梯的井架节为65CmX65Cm有一部分超出 墙 壁的厚度，建议在楼面上加上150CmXl50Cm的支撑桩墙，以弥补墙 的厚度 不足，或在楼面下加钢管支撑，密度30CmX30Cm上下用IOCm钢板垫住。计算书：由于塔机支承在±0.000楼板面上,且±0.000楼板厚度 为 200cm,下面还有一道300cm的L6梁支撑，楼板的配筋为中12 150。1、荷载计算：板自重(设计 值)1.2><25X4.2X0.65X0.2=1638KN/ m2人货梯传来(上部荷载转化的荷载)254.72 ÷(5.2× 4.5) =HKNm2合计：+=27.38KN / H?2、内力计算：Mmax=Ma=-0.06692qL=-0.06692×27.38 X4.2232.32KN.m32.32KN.mMbo=0.0796 qL2=0. 0796× 32.32×4.22=45.38KN.m3、配筋计算：Mmax=Mah=45.38KN.mAas=Mmax / fcbho=45.38× 106÷ (13.5×4200× 1652) =0.029查表 Y s=0.990则 As= Mmax fy sh=45.38 × 106÷(310 × 0.990 × 365)=405 mm2实际配筋双层双向中12150,As=452mm2> 405mm2受力满足要求.安全生产十项注意事项:一、工作前穿戴好规定的劳动防护品，检查设备及作业场地，做到安全可靠。二、不违章作业，并监督制止他人违章作业。三、不准擅自开动别人操作的机械，电器开关设备。登高作业应戴好安全带、安全帽、并有专人监 护、防止坠落，严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。 五、不准随意启动设备。机器设备停机检查或修理时，应切断电源并悬挂警示牌，取牌人应是挂牌 人。开机时发出信号，听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥，密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火，不乱扔垃圾。八、不在厂内无证驾驶机动车辆，机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳 下。九、工作时精力集中，不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
