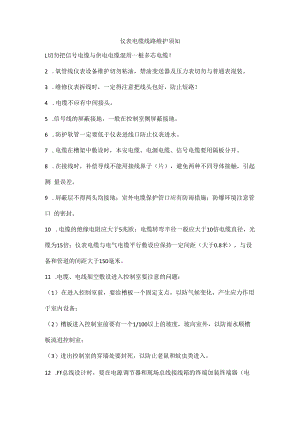

仪表电缆线路维护须知.docx

仪表电缆线路维护须知L切勿把信号电缆与供电电缆混用一根多芯电缆！2 .氧管线仪表设备维护切勿粘油，禁油变送器及压力表切勿与普通表混装。3 .维修仪表拆线时，一定得注意把线头包好，防止短路！4 .电缆不应有中间接头。5 .信号线的屏蔽接地，一般在控制室侧屏蔽接地。6 .防护软管一定要低于仪表进线口防止仪表进水。7 .电缆在槽架中敷设时，本安电缆、电源电缆、信号电缆要用隔板分开。8 .在接线时，补偿导线不能用接线鼻子（片），避免两种不同导体接触，引起测 量误差。9 .屏蔽层不得两头均接地；室外电缆保护管口应有防雨措施；防爆环境注意管口 的密封。10 .电缆的绝缘电阻应大于5兆欧；电缆转弯半径一般应大于10倍电缆直径，光 缆为15倍；仪表电缆与电气电缆平行敷设应保持一定间距（大于0.8米），与设 备和管道的间距大于150毫米。11 .电缆、电线架空敷设进入控制室要注意的问题：（1）在进入控制室前，要给槽板一个固定支点，以防气候变化，产生应力作用 于室内设备；（2）槽板进入控制室前要有一个1/100以上的坡度，坡向室外，以防雨水顺槽 板流进控制室；（3）进出控制室的穿墙处要封死，以防止老鼠和蚊虫类进入。12 .FF总线设计时，要在电源调节器和现场总线接线箱的终端加装终端器（电阻 和电容串联连接）。13 .给仪表管路的蒸汽伴热，伴热管最好用120度以上的，不然一旦路线长，很 容易出现蒸汽不热，伴热效果不佳的情况。
