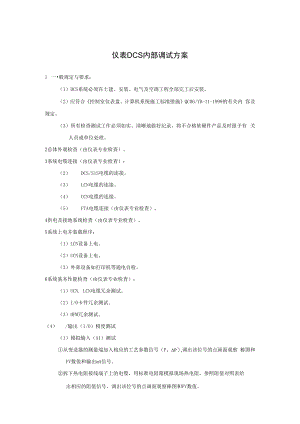

仪表DCS内部调试方案1 一般规定与要求：（1） DCS系统必须在土建、安装、电气及空调工程全部完工后安装。（2）应符合控制室仪表盘、计算机系统施工标准措施QC06/YB-11-1999的有关内 容及规定。（3）所有检查测试工作必须如实、清晰地做好纪录，将不合格软硬件产品及时报予有 关人员或单位处理。2总体外观检查（由仪表专业检查）。3系统电缆连接（由仪表专业检查）：（2） DCS/S1S电缆的连接。（3） LCN电缆的连接。（4） UCN电缆的连接。（5） FTA电缆连接（由仪表专业检查）。4供电及接地系统检查（由仪表专业检查）。5系统上电并装载程序：（1） LCN设备上电。（2） UCN设备上电。（3）外部设备如打印机等通电自检。6系统基本性能检查（由仪表专业检查）：（1） UCN. LCN电缆冗余测试。（2） I/O卡件冗余测试。（3） HPM冗余测试。（4） /输出（I/O）精度测试（1）模拟输入（AI）测试从变送器的测量端加入相应的工艺参数信号（P、p）,调出该位号的点画面观察 棒图和PV数值和输出mA信号。拆下热电阻接线端子上的电缆，用标准电阻箱模拟现场热电阻，参照阻值对照表给出相应的阻值信号，调出该位号的点画面观察棒图和PV数值。拆下热电偶接线端子上的电缆，用校验仪模拟现场热点偶，参照亳伏对照表给出相应的亳伏信号，或者直接给出相应的温度值，调出该位号的点画面观察棒图和BV数值。记录操作站显示器上显示的相应位号的PV值，检查是否满足精度要求，同时，确 认该点的量程及报警值与设计是否相符,增大或减小输入信号检查报警动作是否正 常，报警笛（喇叭）有无反应，以及报警总画面上是否有报警信息显示。（2）数字输入（Dl）测试采用在相应端子排上用短接或断开两个输入端子的方式，检查显示器上显示 相应位号是否相符，同时检查报警笛（喇叭）有无反应，以及报警总画面上是否 有报警信息显示。（3）模拟输出（AO）测试在显示器上调出该位号控制回路的点画面，设定为手动方式，输出0%、50%. 100%,用过程校准仪在相应输出端子排上测量该输出信号，其值应与手动输出值 相对应。同时检查该调节器的作用方式、输入连接是否与设计相符。如果是调节 阀在4-20m,观察阀位表读数及显示器上OUT三者对应；如果将4-20m电流送 往系统以外的其他设备（如送往电机调速），在回路中串入mA表测其电流即可。（4）数字输出测试数字输出往往有许多输入因素，中间变量、逻辑程序对其都有影响，可直接 强制输出，也可短路或断开响应的输入点，使输出状态发生变化，用数字万用表 检测输出状态的变化。8 I/O回路、报警、报表功能检查（1）回路检查回路连接检查：按照设计资料逐一检查各软调节器的输入输出连接。此工作可与 AO测试同时进行。复杂回路检查与测试:按照设计资料给出的控制方案逐一检查回路中各调节器的输 入输出设定连接、参数设置、控制作用，并确认其功能。联锁逻辑、程序检查：对逻辑、程序对应的各项输入条件逐一测试，确认其结果与 设计动作相符。具体方法是，在控制室内相应端子上用信号发生器施加信号，或 手动强制方法使各条件正常，然后针对某一条件测试逻辑动作，用数字万用表检 查逻辑触点开闭情况，并做好记录；其它条件逐一测试。（2）报警、报表功能检查重点检查报警报表画面及其打印功能，操作组画面、功能键组态。
