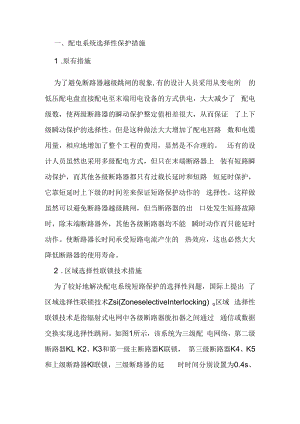

一、配电系统选择性保护措施1 .原有措施为了避免断路器越级跳闸的现象,有的设计人员采用从变电所 的低压配电盘直接配电至末端用电设备的方式供电，大大减少了 配电级数，使两级断路器的瞬动保护整定值相差很大，从而保证 了上下级瞬动保护的选择性。但是这种做法大大增加了配电回路 数和电缆用量，相应地增加了整个工程的费用，显然是不合理的。 还有的设计人员虽然也采用多级配电方式，但只在末端断路器上 装有短路瞬动保护，而其他各级断路器都只有过载长延时和短路 短延时保护，它靠短延时上下级的时间差来保证短路保护动作的 选择性。这样做虽然可以避免断路器越级跳闸，但当断路器的出 口处发生短路故障时，除末端断路器外，其他各级断路器均不能 瞬时动作而只能延时动作。使断路器长时间承受短路电流产生的 热效应，这也必然大大降低断路器的使用寿命。2 .区域选择性联锁技术措施为了较好地解决配电系统短路保护的选择性问题，国际上提出 了区域选择性联锁技术Zsi(ZoneselectiveInterIocking) o区域 选择性联锁技术是指辐射式电网中各级断路器脱扣器之间通过 通信或数据交换实现选择性跳闸。如图1所示，该系统为三级配 电网络，第二级断路器KL K2、K3和第一级主断路器K联锁， 第三级断路器K4、K5和上级断路器Kl联锁，三级断路器的延 时时间分别设置为0.4s、0.2s. 0.1so当A点发生故障，K4检测到故障电流，可瞬时动作，同时 K4向Kl发出等待命令，使Kl的瞬动元件锁定，并进入0.2s 短延时，Kl也检测到故障电流，向K发出等待命令，使K进入 0.4s短延时。当B点发生故障时，Kl检测到故障电流，向K发 出等待命令，使K的瞬动元件锁定，并进入0.4s短延时，同时 由于Kl未收到下级发送的等待命令，Kl短延时将不会启动， KI瞬时脱扣切除故障。当C点发生故障时，由于K未收到下级 发送的等待命令，K断路器将瞬时脱扣，线路将不再承受0.4s 的短路电流冲击。二、结论综上所述,区域选择性联锁技术很好地满足了配电系统短路保 护的选择性要求，它既保证了上下级间的选择性，又大大缩短了 系统承受短路故障电流的时间，能有效地避免大面积停电引起的 巨大经济损失。
