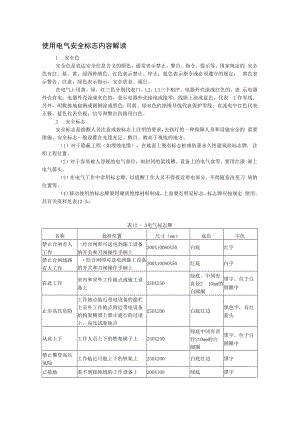

使用电气安全标志内容解读.docx

使用电气安全标志内容解读1 .安全色安全色是表达安全信息含义的颜色，通常表示禁止、警告、指令、提示等。国家规定的 安全色有红、蓝、黄、绿四种颜色。红色表示禁止、停止；蓝色表示指令或必须遵守的规定； 黄色表示警告、注意；绿色表示指示、安全状态、通行。在电气上用黄、绿、红三色分别代表口、L2、L3三个相序。电器外壳涂成红色的，表 示电器外壳有电；电器外壳涂成灰色的，表示电器外壳接地或接零；线路上涂成蓝色，代表 工作零线。另外，明敷接地扁钢或圆钢涂成黑色；用黄、绿双色的绝缘导线代表保护零线; 直流电中红色代表正极，蓝色代表负极；信号和警告回路用白色。2 .安全标志安全标志是提醒人员注意或按标志上注明的要求，去执行的一种保障人身和设施安全的 重要措施。安全标志一般设置在光线充足、醒目、梢高于视线的地方。（1）对于隐蔽工程（如埋地电缆），在地面上要有标志桩或依靠永久性建筑挂标志牌, 注明工程位置。（2）对于容易被人忽视的电气部位，如封闭的架线槽、设备上的电气盒等，要用红漆 画上电气箭头。（3）在电气工作中常用标志牌，以提醒工作人员不得接近带电部分，不得随意改变刀 闸的位置等。（4）移动使用的标志牌要用硬质绝缘材料制成，上面要有明显标志。标志牌应按规定 使用。其有关资料见表12-3o表12 - 3电气标志牌名称悬挂位置尺寸（mm）底色字色禁止合闸有人 工作一经合闸即可送电到施工设备 的开关和刀闸操作手柄上200X10080X50白底红字禁止合闸线路 有人工作经合闸即可送电到施工设备 的开关和刀闸操作手柄上200X10080X50红底白字在此工作室内和室外工作地点或施工设 备上250X250绿底、中间有 直径2 IOmm的 白圆圈黑字，位于白圆圈中止步高压危险工作地点临近带电设备的遮栏 上室外工作地点附近带电设备 的构架横梁上禁止通行的过道 上，高压试验地点250X200白底红边黑色字，有红 箭头从此上下工作人员上下的铁架梯子上250X250绿底中间有直 径210mm的白 圆圈黑字，位于白 圆圈中禁止攀登高压 危险工作临近可能上下的铁架上250X200白底红边黑字己接地看不到接地线的工作设备上200X100绿底黑字
