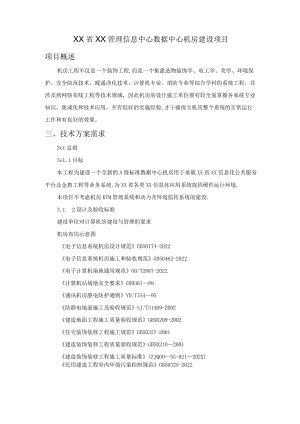

信息中心机房建设方案.docx

XX省XX管理信息中心数据中心机房建设项目项目概述机房工程不仅是一个装饰工程,而是一个集建造物装饰学、电工学、美学、环境保护、安全防范技术、暖通净化技术、计算机专业、消防专业等综合学科的系统工程，并涉及到网络布线工程等技术领域，因此机房的设计施工单位要有较全面掌握各系统专业知识、集成化和技术应用，并有较好的实施经验,才干确保主机房整个系统的正常运行工作和有良好的效果。三、技术方案需求3o1总则3o1.1目标本工程为建设一个全新的A级标准数据中心机房用于承载XX省XX信息化公共服务平台及金教工程等业务系统,为XX省各类XX信息化应用系统提供硬件运行环境.本项目不考虑机房KVM管理系统和动力及环境监控系统的建设.3.1. 2设计及验收标准建设单位对计算机房建设与管理的要求机房布局示意图电子信息系统机房设计规范GB50174-2022电子信息系统机房施工和验收规范GB50462-2022电子计算机场地通用规范GB/T2887-2022计算机站场地安全要求GB936189通讯机房静电防护通则YD/T75495防静电地面施工及验收规范SJ/T31469-2002建造地面工程施工质量验收规范GB50209-2002住宅装饰装修工程施工规范GB50327-2001建造装饰装修工程质量验收规范GB502102001建造装饰装修工程施工质量标准(ZJQOOSG-0212022)民用建造工程室内环境污染控制规范GB50325-2022建造内部装修设计防火规范GB50222-2001民用建造电气设计规范JGJ16-2022供配电系统设计规范GB50052-2022建造电气工程施工质量标准ZJQ00-SG-024-2022建造电气工程施工质量验收规范GB50303-2002电气装置安装工程电气设备交接试验标准GB50150-2022建造物照明设计标准GB500342004电气装置安装工程接地装置施工及验收规范GB501692022建造物电子信息系统防雷技术规范GB50343-2004建造物防雷设计规范GB500572022采暖通风与空调设计规范GB50019-2003通风与空调工程施工质量验收规范GB50243-2002建造给排水及采暖工程施工质量验收规范GB50242-2002建造节能工程施工质量验收规范GB50411-2022建造设计防火规范GB500162022高层民用建造设计防火规范GB50045-95火灾自动报警系统设计规范GB50116-2022火灾自动报警系统施工及验收规范GB501662022气体灭火系统设计规范GB50370-2005气体灭火系统施工及验收规范GB502632022建造灭火器配置设计规范GB50140-2005视频安防监控系统工程设计规范GB50395-2022安全防范工程技术规范GB50348-2004智能建造设计标准GBT50314-2022智能建造工程质量验收规范GB50339-2003综合布线系统工程设计规范GB50311-2022建造与建造群综合布线系统工程验收规范GB/T503122022以上提供的技术文件中所列的设计、施工、验收的国家规范如有停用或者废止的,应以相应的最新版本为准.3o1.3机房要求达到的环境条件温度：摄氏23度±1度(夏季)；温度变化率：V5°CH不结露；相对湿度：40%55%(开机)电源频率：50HZ±0.5HZ；电源电压:380V/220V±5V；电源波形失真率：小于或者等于5%；含尘浓度：每升空气中，粒径大于或者等于Oo5m的尘粒数应小于18000粒；照度:机房2500LX；应急照明250LX噪音：65dB(A)3.1.4 机房设计说明3.1.40 1整个数据中心机房改造装修平面图详见初步设计示意图；3o1.4o2整个机房包括以下主要的子系统：(1)机房装饰装修系统(2)供配电系统(3)防雷接地系统(4)UPS不间断电源系统(5)机房空调系统(6)通风换气(新/排风)系统(7)消防报警及气体灭火系统(8)网络布线工程系统(9)服务器机柜系统(10)门禁管理系统3.1.4.2投标人应根据设计及验收标准和招标方的具体要求提供一个完整详细的网络中心机房设计与施工方案。3o2技术要求3o2。1平面建造结构图（长度单位：mm）3。2。2初步设计示意图(长度单位：mm)3o3机房装饰装修系统3。3.1总体要求整个机房设计按中档偏高标准设计,机房装饰装修材料和机房设备等均采用中档以上产品，中心机房及辅助机房区的地面、墙壁和立柱都要进行表面装饰，装饰选用的材料必须全部采用符合国际标准或者国内优质标准.所有材料应具备环保、阻燃、无毒、防火性能好;安全耐用，不易变形，美观不变色；不起尘，易清洁,吸音效果好；防静电、抗电磁干扰等性能。3.3。2地面机房采用无边全钢防静电地板架空高40Omm。地板的强度为：均匀载荷大于1200KG,集中载荷大于400KG,滚动载荷大于150KG,弯曲度应小于2毫米，并无永久变形。防静电地板下作为各类管线铺设空间和精密空调送风静压箱，防静电地板区域原地面上均刷防尘漆，机房区域并铺设20mm带铝箔橡塑保温板，以保证制冷效能。防静电地板门口Io2mm厚不锈钢包饰二级全钢地板踏步。地板颜色要一致,无明显的色差。机房区域出口处做钢结构活动斜坡，以方便设备出入。3o3o3天棚机房区域吊顶上全部采用防尘处理,微孔条板吊顶以上空间作为精密空调回风静压箱。并粘贴20带铝箔橡塑保温板，以保证制冷效能。微孔板吊顶区域装饰后内净高为2500mm.微孔板选用规格为：300×1200(mm)厚度大于0。8mm的铝合金微孔条板，棚板上作为照明等设备管线敷设空间.3.3o4墙、柱面机房区域内墙柱面采用保温棉、C75型轻钢龙骨、机房彩钢护墙板。机房区域外窗防水处理后，采用石膏板密封。踢脚线全部采用1mm不锈钢板,高度100o3.3.5隔断服务器机柜区与UPS配电间之间采用单层12mm的钾防火玻璃。玻璃隔断处吊顶内和抗静电地板下皆采用双面石膏板进行密封，内填50m保温棉，防火密封封堵。玻璃边框用LOmm不锈钢包饰，框架采用60×40(mm)铁方管焊接制作，60X40(mm)方钢做支架，间距600mm。甲级钢制钠钾玻璃防火密闭门与之相配套。隔断框架，按现场尺寸下料制作安装、焊接坚固,采用8X80(mm)金属膨胀焊拴固定，校正水平，垂直后表面刷防锈漆。3.3o6门窗及其它服务器机柜区与UPS配电间之间采用钢制钠钾玻璃防火密闭门，尺寸：1500×2100(mm),防火等级甲级，满足消防灭火要求。机房区域外窗防水处理后，采用内侧挂窗帘防水石膏板密封.机房主入口位置安装钢制防火门，尺寸1500×2300(mm),防火等级甲级。机房与外走廊之间保持原装饰风格,机房内增加一层12mm+12mm钠钾防火玻璃隔断，不锈钢边框包饰，做法同玻璃隔断。3.3。7机房装修装饰系统主要设备清单序号名称项目特征推荐品牌单位虹1微孔板吊顶龙骨及附件浦飞尔、欧斯宝、CMC.乐思龙78.002天棚微孔铝板面层规格：直角边300*1200*0»8,板面防静电粉末处理，孔径2o3mm,冲孔率大于17.5%,背面贴吸音纸。浦飞尔、欧斯宝、CMC、乐思龙78。003微孔板收边条浦飞尔、欧斯宝、CMC、乐思龙m40o004顶面防尘漆国产优质RhUO0005顶面橡塑保温厚度：20吨防火等级：Bl级国产优质m2110.006顶面铝箔纸国产优质nK110.007防静电地板规格：600*600*35mm,三聚氟沈飞、美露、林德m78»00胺贴面无边.均匀载荷大于1200KG,集中载荷大于400KG,滚动载荷大于150KG,弯曲度应小于2mm,并无永久变形。纳8防静电地板风口规格:600*600*35mm,三聚箱胺贴面，高通风量地板通风孔大于4跋沈飞、美露、林德纳块8.009不锈钢踏步发纹不锈钢厚度LOrnn国产优质m8。0010不锈钢踢脚线发纹不锈钢厚度IoOmin国产优质m40.0011地面防尘漆国产优质f278。0012地面橡塑保温厚度：20晒防火等级：Bl级国产优质278o0013地面铝箔纸国产优质m,85o0014墙面轻钢龙骨规格：75系列，镀锌处理，厚度1。0国产优质l2125.0015隔墙岩棉保温厚度：50mm国产优质125.0016基层防火涂料国产优质11必一125.0017彩钢板面层墙板的表面材料选用烤漆镀锌钢板，厚度大于05,墙面平整、光洁,不起尘、不积灰、易清洁、耐擦拭；墙板具有防火性能，须经过“国家防火建造材料质量监督检验中心”的型式检验，满足一小时防火要求。兴铁库板、格满林、林德纳)288.0018石膏板密封国产优质88.0019不锈钢包隔断边框发纹不锈钢厚度L0国产优质l233.0020玻璃隔断底座规格：80*60m国产优质(213.0021防火玻璃隔断葩钾防火玻璃厚度：12mm,防火等级大于90mino德联、金刚、于氏mm45o002212nm钠钾玻璃不锈钢密闭防火门(甲级)规格：1500*210Omnb12un厚的钾防火玻璃门边钢制型材制作,不锈钢包饰，防火钱链安装,具有甲级防火性能，须经过“国家防火建造材料质量监督检验中心”的型式检验，满足防火要求。德联、金刚、于氏f-V；1.0023金属管子拉手及五金配件配套优质不锈钢拉手及闭门器国产优质套2.0024钢制防火门规格：1500*2300mm,具有甲级防火性能。国泰、后新、汤臣橙k0025外窗防水密封处理m214.0026防水堰M22.003.4供配电系统3o4.1需求描述(1)从电教馆总配电房分别引2路(电缆规格：YJV-4*150+l*70mm2)至大楼一层配电间，作为机房动力电源；引2路(电缆规格：YJV-4*15O+1*7O2)至大楼一层配电间，作为机房UPS电源.总配电房至大楼配电室之间需开挖室外地面，砖砌电缆沟施工，并恢复.布线必须的费用应计入总工程款.(2)在一层大楼配电间内安装机房动力双回路自动切换柜AA-1及UPS双回路自动切换柜AA-2进行双路电源切换.切换后的电源分别引至机房动力配电柜APl及机房UPS配电柜DPlo切换后动力电源线缆规格YJV-4*150+1*7Omm2,UPS电源电缆规格：YjV4*150+1*7Omm2。(3)机房内安装动力配电柜API,对空调、照明、UPS输入、通风设备等动力设备进行集中供电。机房内安装IJPS配电柜DPl为UPS输入输出及UP
