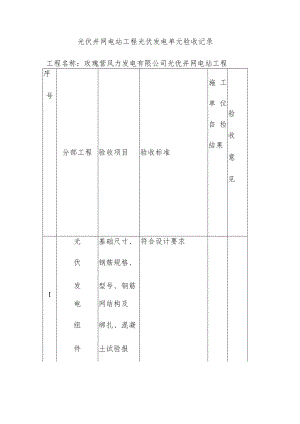

光伏并网电站工程光伏发电单元验收记录.docx

光伏并网电站工程光伏发电单元验收记录工程名称：玫瑰营风力发电有限公司光优并网电站工程序号分部工程验收项目验收标准施工单位自检结果验收意见光基础尺寸、符合设计要求伏钢筋规格、1发型号、钢筋电网结构及组绑扎、混凝件土试验报基础告及浇注工艺等应。a无污染外观质量b无破损、裂纹或麻面无影响结构性能尺寸和使用功能的尺寸偏差查主要结构的校强度资料a硅试块强度验收合格混凝土b.土建试验室资质证明C.杜强度试验报告真实、准确钢筋规格、型号核查出厂证件和试验报告a.符合设计要求b.资质证明齐全C.试验报告真实、准确组件安装时基础的强度不应低于设计强度的75%核查施工记录基础预埋件应与设计相符a.检查出厂证件，钢材品种、质量、级别符合设计要求b.预埋件中心位移符合设计要求C.预埋件水平、标高偏差符合设计要求光组件选材、符合合同中的技伏元件选用术要求发组件安装符合设计要求电位置、各方单阵间距、方2元阵支撑结系构、支架防统锈处理、组安件距离地装面高度组件与支a,组件与支架架连接、底座与支架之间连接、连接牢固、可靠b底座与支架牢固连接汇流箱a.产品质量可靠，选用通过认证产品b.防护等级满足设计要求C.金属箱体可靠接地d.接线端子满足设计要求e进、出线对地绝缘满足设计要求直流配电柜a.防护等级满足设计要求b.可靠接地并有明显接地标志C.接线端子满足设计要求d选用符合开关满足设计要求e.进、出线对地绝缘满足设计要求逆变器a.技术参数、规格型号符合合同中的技术要求b.电气连接安全可靠符合要求C.逆变器保护功能正常d与中央监控、远程监控设备符合设计要求电缆弯曲半径弯曲半径符合GB5016892规定a.敷设排放整齐b.直线段电缆排4排放应满无扭绞足规程规C.弯曲段电缆排范要求放一致d.电缆换层排放顺畅、不美e.电缆进屏柜排放顺畅、不美观a卡固牢固和规范b支点处全部卡固c垂直及倾斜角245°敷设的两端全部卡固d水平敷设的首尾电缆或导两端全部卡固线及其保e在接头的保护管护管两端全部卡固f在穿保护管前后全部卡固g在进盘前的300400mm处卡固h在引入接线盒前150300mm处卡固i在引入端子排前150300mm处卡固j在电缆拐弯处卡固k在电缆分支处卡固固定夹具a防腐b规范、统一C夹交流单芯电缆时能防止磁路闭合，捆绑规范、统一、牢固、美观设备接地a金属护层及屏敝层分别在电缆头处接地b装有零序电流互感器的电缆头附近的金属护层与地绝缘，其接地线穿过零序电流互感器后再接地。挂牌a电缆两头全部挂牌b电缆接头处挂牌。电缆外露部分有安全措施箱式变电站的电压等级、铭牌出力、回路电阻、油温符合要求5箱式变绕组、套管和绝缘油等试验核查试验报告电站压力释放阀、负荷开关、接地开关,低压配电装置、避雷装置等a.部件和零件完整、齐全b无不良和卡涩现象冷却装置a.冷却装置运行正常b散热器及风扇齐全。主要表计、a.主要表计、显示部件显示部件，无破损、表计指示准确保护、防爆b保护、防爆装置和信装置和信号装置等部件完好、动号装置等作可靠。一次设备运行情况正常绝缘及运行情况防雷接地符合要求网的埋设、防材料应符雷合设计要6接求地连接处焊a.符合要求接牢靠、接b.有明显标志地网引出处应符合要求，且标志明显接地网接地电阻应符合光伏发电系统设计要求符合要求综合验收结论验收单位光伏组件制造单位年月日总包单位年月日调试单位年月日监理单位年月日建设单位年月日注：本表一式五份，相关单位各存档一份
