关于现浇混凝土结构实体实测实量现场标示的通知.docx

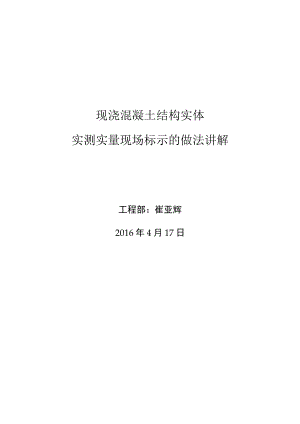

现浇混凝土结构实体实测实量现场标示的做法讲解工程部：崔亚辉2016年4月17日福建巨岸建设工程有限公司混凝土结构工程施工质量验收规范GB50204-2015,自2015年9月1日实施，在第10.2.1混凝土结构子分部工程施工质量验收合格应符合下列规定：1、所含分项工程质量验收合格；2、应有完整的质量控制资料；3、观感质量验收合格；4、结构实体检验结果应符合本规范第10.1节的要求。10混凝土结构子分部工程10.1 结构实体检验10.1.1 对涉及混凝土结构安全的有代表性的部位应进行结构实体检验。结构实体检验应包括混凝土强度、郃筋保护层厚度、芭构位置与尺寸偏差以及合同日勺定病后;必里时可检验其通"结构实体检燮应由监理单位组织施工单位实施芝见证实施过程。施工单位扇i庭结构实建检验专项方案，"经监理单位审崛准后.施。除逅后位置联寸偏差外的结构实体检骁项”,也由具有相应资质的检测机构完成省住建厅2016年1月29日发布关于现浇混凝土结构实体实测实量现场标示的通知闽建办建20164号文件，文件要求：为加强现浇混凝土结构工程质量管理，促进结构工程质量提升，提高结构实体实测实量的可追溯性，2016年4月1日起全省房屋建筑与市政工程开展现浇混凝土结构实体实测实量时应对控制基线和测点进行现场标示。现将有关事项通知如下，请认真遵照执行：一、现场标示要求（）结构实体检验1 .施工单位在监理（建设）单位见证下按照GB50204-2015第10.1节实施现浇混凝土结构实体位置与尺寸偏差检验时，应按附件1、2做好记录，同时在构件上标示每个检验测点的具体位置和偏差实测值（标示方法参照附件3,市政工程仅需现场标示桥梁墩、台的截面尺寸和垂直度以及预制梁、板的梁高和板厚），保证检验结果的可追溯性。2 .检测机构实施现浇混凝土结构钢筋保护层厚度检验时，应在检测报告中注明构件所在检验批及轴线并附图标明每个测点具体位置及实测值，保证检验结果的可追溯性。（二）位置和尺寸偏差检验现浇混凝土结构拆模后7天内，房建工程按照GB50204-2015第8.3.2条或市政桥梁按照CJJ2-2008相关条款规定开展位置和尺寸偏差检验时，施工单位应参照附件1做好记录（记录至少应包含构件所在检验批及轴线、检验项目、实测值等内容），房建工程同时在每一楼层上标示出相互交叉的纵、横向各一条控制轴线及其编号和1米层高线以便复核实测实量情况，上述控制基线应完整保留至混凝土结构子分部验收前。二、有关要求（一）切实履责。施工、监理单位和检测机构应按照本文件及有关规范要求切实做好现浇混凝土结构实体实测实量工作，保证结果的可追溯性和真实性。（二）加强监管。各级工程质量监督站应对现浇混凝土结构实体实测实量进行监督抽查抽测，发现未按本文件或有关规范要求开展实测实量的，责令改正；发现弄虚作假的及未按期改正的按照有关规定予以处理。附件：1 .现浇混凝土结构位置与尺寸偏差实体检验记录表2 .混凝土结构位置与尺寸偏差实体检验汇总表3 .现浇混凝土结构位置与尺寸偏差实体检验现场标示方法福建省住房和城乡建设厅办公室2016年1月29日现浇混凝土结构位置与尺寸偏差实体检验记录表（子）单位工程名称检验批名称柱（墩、台）截面尺寸/墙厚/梁高/板厚/层高构件名称及所在轴线检脸项目设计尺寸尺寸实测值平均值柱（墩、台）垂直度构件名称及所在轴线实测值构件名称及所在轴线实测值施工单位质检员（签字）：年月日专业监理工程师/建设单位专业负责人（签字）：年月日注：1.设计尺寸指设计的柱截面尺寸、墙厚、梁高、板厚、层高；梁高实测值按“400（Io0）”填写，“400”代表腹板高度，“100”代表此处楼板厚度,平均值填写3个测点梁高平均值；层高实测值按“3000（100）”填写3000”代表净高，“100”代表此处楼板厚度，平均值填写3个测点层高平均值。2.柱截面尺寸、墙厚、梁高、板厚、层高偏差值超过规范允许偏差的，在平均值处用圈标出；柱垂直度偏差值超过规范允许偏差的，在实测值的较大值处用图标出。混凝土结构位置与尺寸偏差实体检验汇总表（子）单位工程名称梁数量梁抽测数量抽测比例柱（墩、台）数量柱抽测数量抽测比例自然间数量墙抽测数量抽测比例板抽测数量抽测比例层高抽测数量抽测比例柱（墩、台）截面尺寸抽测数量合格数量合格率柱（墩、台）垂直度抽测数量合格数量合格率墙厚抽测数量合格数量合格率梁高抽测数量合格数量合格率板厚抽测数量合格数量合格率层高抽测数量合格数量合格率施工单位质检员（签字）：年月日专业监理工程师/建设单位专业负责人（签字）：年月日柱（墩、台）垂直度测点具体位置附件3现浇混凝土结构位置与尺寸偏差实体检验现场标示方法柱（墩、台）截面尺寸（墙厚）点体置测具位测点具体位置梁高板厚、层高（悬挑板）实测值（净宓实测值）板厚、层高（其他板）
