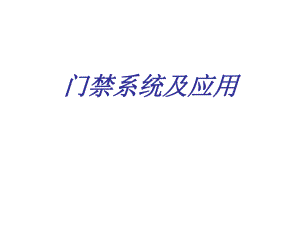

门禁基础知识.ppt

门禁系统及应用门禁系统及应用门禁系统原理门禁系统功能门禁系统组成开放式门禁软件功能目 录门禁，又称出入管理控制系统或通道管理系统，是一种管理人员进出的数字化智能管理系统。以主动控制代替被动的监控和防范强调被授权与权限，取消约束技术与人性的结合，达到智能化管理的目的门禁系统原理人人计算机计算机门禁系统门禁系统输入设备输入设备眼睛眼睛：视觉信息视觉信息皮肤皮肤：触觉信息触觉信息耳朵耳朵：语言指令信语言指令信息息键盘键盘：指令和文字输入指令和文字输入信息信息鼠标鼠标：位置和指令信息位置和指令信息读卡器：输入卡号信息读卡器：输入卡号信息开门按钮：要求开门的信开门按钮：要求开门的信息息门磁：门的状态信息门磁：门的状态信息信息和记忆处理信息和记忆处理大脑大脑CPUCPU：信息的分析和计信息的分析和计算算内存内存：硬盘硬盘，记忆存储记忆存储控制器控制器CPUCPU：信息的分析和：信息的分析和计算计算控制器记忆芯片：存储权控制器记忆芯片：存储权限和记录限和记录输出设备输出设备手脚：做出相应的手脚：做出相应的动作动作口：发出声音口：发出声音显示器：显示信息显示器：显示信息打印机：打印文档打印机：打印文档音箱：发出声音音箱：发出声音继电器和电锁继电器和电锁：开门开门继电器和报警器：发出警继电器和报警器：发出警报报通信设备通信设备口：发出信息口：发出信息耳朵耳朵 ：接收信息：接收信息通讯介质：语言通讯介质：语言网卡：计算机之间的信网卡：计算机之间的信息交流息交流通讯介质：计算机语言通讯介质：计算机语言和协议和协议通讯芯片通讯芯片 （RS485485或者或者TCPTCP）：控制器之间的信息）：控制器之间的信息交流和集中管理交流和集中管理通讯介质：通讯协议和指通讯介质：通讯协议和指令令 门禁系统原理门禁系统功能-基本功能授权卡权限每台控制器具备每台控制器具备2万张注册卡的权限万张注册卡的权限，可以设定某张卡在，可以设定某张卡在何时通过某门何时通过某门脱机存储历史记录脱机存储历史记录可以脱机存储可以脱机存储10万条记录，每条记录信息中包含万条记录，每条记录信息中包含 卡号卡号、时间时间、地点地点、是否通过等完整信息是否通过等完整信息多种开门方式多种开门方式刷卡、刷卡刷卡、刷卡+ +密码、手动输入卡号密码、手动输入卡号+ +密码、超级密码、远程密码、超级密码、远程开门、按钮开门开门、按钮开门时段限定及链接功能时段限定及链接功能可以设置某个人对某个门，星期几可以进门，每天三个时可以设置某个人对某个门，星期几可以进门，每天三个时区，并且可以将该时段链接到下一时段，进行更多个时段区，并且可以将该时段链接到下一时段，进行更多个时段限定限定门状态转换门状态转换可随意转换门状态为常开、常闭或在线，当需要监控时，可随意转换门状态为常开、常闭或在线，当需要监控时，需将门状态设置为在线需将门状态设置为在线脱机运行脱机运行通过软件设置上传后，控制器会记住所有权限和记录所有通过软件设置上传后，控制器会记住所有权限和记录所有信息，即使电脑软件和电脑关闭，系统依然可以正常脱机信息，即使电脑软件和电脑关闭，系统依然可以正常脱机正常运行，即使停电信息也永不丢失正常运行，即使停电信息也永不丢失门禁系统功能-扩展功能首卡只有具有首卡权限的卡片刷过以后其它的卡片才起效用只有具有首卡权限的卡片刷过以后其它的卡片才起效用多卡多卡有某些特定场合要求几个人同时到场，依次刷卡门才开。某有某些特定场合要求几个人同时到场，依次刷卡门才开。某个人单独到场门刷卡不开个人单独到场门刷卡不开定时任务定时任务当设定时间到后，控制器自动转换为设定的状态。每个控制当设定时间到后，控制器自动转换为设定的状态。每个控制器最多可以设置器最多可以设置6464个定时任务，该功能是可以脱机运行的。个定时任务，该功能是可以脱机运行的。互锁互锁两个门中当某个门没有关好前，另外一个门是不允许人员进两个门中当某个门没有关好前，另外一个门是不允许人员进入的。双门控制器可以实现双门互锁，四门控制器可以实现入的。双门控制器可以实现双门互锁，四门控制器可以实现双门互锁、三门互锁、四门互锁双门互锁、三门互锁、四门互锁反潜回反潜回在某些场合要求执卡者从某个门刷卡进来就必须从某个门刷在某些场合要求执卡者从某个门刷卡进来就必须从某个门刷卡出去，刷卡记录必须一进一出严格对应。进门未刷卡，尾卡出去，刷卡记录必须一进一出严格对应。进门未刷卡，尾随别人进来，出门刷卡时系统就不准放行，如果出门未刷卡，随别人进来，出门刷卡时系统就不准放行，如果出门未刷卡，尾随别人出去，下次就不准进入。或者某人刷卡进来后，从尾随别人出去，下次就不准进入。或者某人刷卡进来后，从窗户将卡丢给其他人，试图进来，系统也会拒绝该人刷卡进窗户将卡丢给其他人，试图进来，系统也会拒绝该人刷卡进来来胁迫密码胁迫密码当工作人员被人胁迫要求打开门的时候，工作人员可以在密码键盘上输入胁迫密码，门被打开，工作人员的人身不会受到老羞成怒的歹徒的伤害，而总控制中心的软件监控界面上已经显示出该地点有被胁迫开门的报警信息，并采取措施。门禁系统功能-报警功能非法闯入没有通过合法方式（刷卡、按钮 等）强行开门或者破门而入。系统软件监控界面会提示该报警信息的时间和位置，并驱动电脑音箱报警。如果控制器接了报警输出装置，还可以现场驱动报警器鸣叫无效刷卡有人用未授权的卡试图刷卡，系统会在监控软件界面提示报警，并驱动计算机音箱报警。同时在门端刷卡器会有报警提示音开门超时门被长时间打开忘记关门，系统软件监控界面会提示该报警信息的时间和位置，并驱动电脑音箱报警。如果控制器接了报警输出装置，还可以现场驱动报警器鸣叫。该功能需要加装门磁或者选用带门磁反馈信号输出的电锁并连线到控制器胁迫当工作人员被胁迫要求打开门的时候，工作人员可以在密码键盘上输入胁迫密码，门被打开，工作人员的人身不会受到伤害电压检测包括市电掉电与备用电池电压低报警消防联动火警或其它外部输入触发信号报警门禁控制器读头电锁卡片按钮摄像头报警设备门禁系统组成门禁系统组成-门禁控制器门禁控制器是门禁系统的核心，接收读头上报数据并判断权限的合法性，对合法权限则驱动执行机构动作，对非法权限则驱动报警设备动作门禁控制器分类l按控制门数可分为单门控制器、双门控制器、四门控制器等l按与上位机通信方式，可分为独立型门禁控制器、联网型门禁控制器（RS485）和网络型门禁控制器（TCP/IP）门禁系统组成-卡片卡片是门禁系统的输入设备，其ID作为授权的信息载体卡片分类lID卡lIC卡门禁系统组成-读头读头是门禁系统的输入设备，获取权限信息，如密码、卡号等读头分类l按识别卡种类可分为ID卡读头与IC卡读头l按识别距离远近可分为近距离读头和远距离读头l按输出数据格式可分为WG读头和RS485读头门禁系统组成-电锁电锁是门禁系统的输出设备，用于管理门的开/闭电锁分类l电插锁l电磁锁l电控锁门禁系统组成-电锁名称电控锁电插锁电磁锁图片特点可机械开锁通电开锁失电闭锁安装方便安全性高磁感应开锁性能稳定低电流不发热快速校对锁舌不可机械开锁通电闭锁失电开锁安装方便适用于消防门等电锁比较门禁系统组成-按钮按钮是门禁系统的输入设备，其开关信息可以用于开门按钮分类l按材质可分为金属按钮和塑料按钮l按尺寸可分为86底盒按钮和小尺寸按钮开放式门禁系统开放式门禁系统采用远距离射频识别通道作为读头，可快速识别人员携带的卡片，以达到快速通过的目的。组成l门禁控制器l远距离射频识别通道l电锁l按钮l远距离射频卡lLED屏软件功能集门禁、视频监控、消防联动、巡更、访客、停车场、考勤、消费等系统于一体，数据统一管理，实现了各系统联动，安防级别高软件功能广域网架构，适用于跨地区大型单位，无需架设专网SSL加密，高安全级别组态概念，用户可自行设置监控界面，报警功能丰富软件功能数据既可分散存储，也可集中存储3层架构，技术先进，运行可靠，特别适用于大规模单位软件功能模块功能丰富，数据公用互通，实现真正的一卡一库扩展性强，可扩展图书、档案管理、培训、会议等支持客户个性化定制
