医院新住院大楼变配电工程施工设计说明.docx

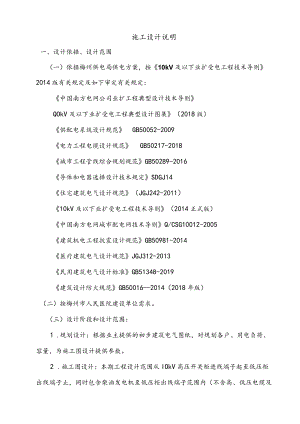

施工设计说明一、设计依据、设计范围（一）依据梅州供电局供电方案，按10kV及以下业扩受电工程技术导则2014版有关规定及如下审定有关规定：中国南方电网公司业扩工程典型设计技术导则QOkV及以下业扩受电工程典型设计图集（2018版）供配电系统设计规范GB50052-2009电力工程电缆设计规范GB50217-2018城市工程管线综合规划规范GB50289-2016导体和电器选择设计技术规定SDGJ14住宅建筑电气设计规范（JGJ242-2011）10kV及以下业扩受电工程技术导则（2014正式版）中国南方电网城市配电网技术导则Q/CSG10012-2005建筑机电工程抗震设计规范GB50981-2014医疗建筑电气设计规范JGJ312-2013民用建筑电气设计标准GB51348-2019建筑设计防火规范GB500162014（2018年版）（二）按梅州市人民医院建设单位需求。（三）设计阶段和设计范围：1 .规划设计：根据业主提供的初步建筑电气图纸，对规划各户、用电负荷、容量，为施工图设计提供参数。2 .施工图设计：本期工程设计范围从IOkV高压开关柜进线端子起至低压柜出线端子止，同时包含柴油发电机至低压柜出线端子范围内（不含高、低压电缆及配电箱），在该范围内电气元件的选择、布置、电缆敷设及其继电保护、仪表监测、控制等装置的施工图设计。3 .本设计只出版IOkV及0.4kV配电线路、电气专业设计文件，不含配电站照明、安防、消防、人防系统分电箱（控制箱），不包含配电房建设装修部分和发电机房建设装修部分。二、概况本工程位于广东省梅州市梅江区黄塘路，主要为办公室、诊室、护士站、药房、病房等其它功能性用房。地下层以车库为主，耐火等级为一类，由人防和非人防两部分组成。用电容量的规划方式是以单位建筑面积来计算“计算容量”，以每户用电功率来校核，误差小时“计算容量”成立。依据业主需求初步报装容量为11200KVA,施工图执行审批的规模。三、规划现依据供电部门批复供电方案进行施工图设计分为下列三个部分：线路部分：本期不包含WkV线路设计和380V低压电缆线路设计。电气部分：高压包括IOkV开关柜；。低压包括低压配电柜；柴油发电机部分。（三）土建部分：本期无土建设计。四、IOkV供电网络：（详见IokV配网接线图）（一）电源接入方式：从IIOkV扶大变电站出专线至#新住院大楼配电房IOkV进线柜。（二）变压器配置及负荷分配：1#变压器（160OkVA）主供院区内净化空调、MRI空调、MRI设备、垃圾处理站、风机、中心供应、风冷热泵机组等。2#变压器（160OkVA）主供大型医疗设备、电梯、净化空调、信息中心空调、热交换站、空调室外机、空气源热泵机组等。3#变压器（200OkVA）主供应急照明、手术室、ICU病理、检验、血透、生活水泵、保安监控CCU等电源。4#变压器（200OkVA）主供消防水泵、计算机中心、消防控制室、空压机、真空吸引、配变电室、内镜及影像中心等电源。5#变压器（200OkVA）主供冷水机组、冷冻泵、冷却泵、冷却塔风机、风冷循环泵、风冷热泵机组等电源。6#变压器（200OkVA）主供冷水机组、冷冻泵、冷却泵、空调室外机、空气源热泵机组、冷却塔风机等电源。（三）计量及计价方式：采用高供高计计量方式，在梅州市人民医院配电房专用计量柜安装计量装置2套，主供电源：计量点1采用原CT：6005A,0.2S级，PT：10/0.1kV,0.2级三相两元件户内计量装置，配三相三线多功能表，同时在计量侧设负荷控制终端。备供电源：计量点2采用原CT：600/1A,0.2S级，PT:10/0.1kV,0.2级三相三元件户内计量装置，配三相四线多功能表，同时在计量侧设负荷控制终端。五、IokV电气主结线（一）配电站：IOkV采用单母线。（二）0.4kV侧低压供电系统接线型式及运行方式，要求如下：变压器低压侧采用单母线方式运行。六、设备选型及敷设安装1.电缆室外电缆沟敷设的WkV电缆选用交联聚乙烯钢带铠装电缆YJV22-8.7/15-（防白蚁），敷设方式为套管直埋，需按图纸要求安装。敷设时转弯半径yi5D。高层建筑中明敷0.4kV电缆线缆选用阻燃类（耐火类）交联聚乙烯线缆。用于消防设施的供电干线应采用阻燃耐火线交联聚氯乙烯缆，敷设时在架空层电缆沟内和电缆井内应有序排列。高层建筑中0.4kV电缆敷设采用槽封。2.变压器选用：变压器选用低损耗带外壳环氧树脂浇注SCB13-1600kVA、SCBI3-200OkVA干式变压器，温度控制温度显示，电压抽头±2X2.5%0.4,结线组别D,yn11,IOkV为电缆下进线，0.4kV为上出线。3. WkV户内真空开关柜进线柜内开关选用1250A31.5kA断路器；馈电柜内开关选用630A、25kA断路器，柜内带除湿装置。4. 0.4kV户内低压柜开关柜选用智能柜及同类产品，断路器空气断路器，主进线断路器分断能力不小于65kA,其它出线断路器分断能力不小于35kA,总开关采用智能框架断路器（带液晶显示屏，中文操作菜单，进线开关配置失压脱扣器），出线开关采用电子式三段可调塑壳断路器，上进上出，柜内带除湿装置。5. O柴油发电机本工程为三级甲等医院，院区设置了1台125OkW（常用额定容量）柴油发电机组给本工程的消防及重要保障负荷供电。发电机房储油间内配套设置1r3日用油箱，为了保证发电机24小时的额定用油量，在室外设置油车接驳井，连通室内油箱。储油间设挡油门槛，其高度应使100%的事故漏油不得外泄。在进入建筑物前和设备间内的管道上均应设置自动和手动切断阀。储油间的油箱应密闭且应设置通向室外的通气管，通气管应设置带阻火器的呼吸阀，油箱的下部应设置防止油品流散的设施。室外设置一个埋地贮油罐.机房的隔墙及进出风和排烟应采取降噪消声，防震等措施，以满足供电维持时间不小于24小时。发电机选用低噪音机，一体风冷式，机组为自动启停，应急起动电源及储油箱、烟管、消声器设备由厂家成套供应。柴油发电机的排烟管应在最上端和最下端与就近的等电位端子板连接，导出静电。自动门和卷帘门的所有金属构件及附属电气设备的外露可导电部分均应可靠接地。七、电气平面布置（在订货后根据中标厂家尺寸再进行细化）在高低压配电柜后敷设防静电地板，通往户外的方向由总体布置时安排。WkV开关站及配电站对外的门、窗需设置防小动物的门坎挡板及网栏，电缆孔洞亦要求封闭。八、电气设备防火所选的电气设备为不含油、电力电缆为防白蚁阻燃型，只在设置手提式干粉灭火器及手推式干粉灭火器，将电气火灾扑灭在初起之时。WkV电缆沟电缆敷设完毕后，户内与户外、室与室之间交界段用防火堵料封堵。九、电气设备接地1 .配电站接地要求接地电阻值不大于4欧。配电站接地应与建筑群自然接地体（利用结构舲基础内钢筋网作自然接地体）多点连接，若接地电阻值达不到要求，可延人工接地极，之后用。16镀锌圆钢水平电焊连接。接地体应双面施焊，搭接长度不小于6倍直经，并在所有焊接处涂沥青防腐。要求业主在建设时按图纸要求提供接地电阻值不大于4欧接点。2 .所有外露的电气设备金属外壳、插座接地孔、穿线钢管、金属桥架、金属线槽及母线槽等均应按规范接地。3 .等电位设施和测试端子采用50*5镀锡铜排。十、户内照明要求（根据建设合同，照明系统应由开发商实施）配电站户内照明需按“建筑照明设计标准GB50034-2013”相关要求进行配置。光源以日光灯为主，采用节能型的T8或T5系列产品。室内布线原则上为暗线敷设，不能暗敷处可用线槽，除灯具及主材外其他附属材料实用量由安装单位开列。自备发电机房、配电室以及发生火灾时仍需正常工作的消防设备房应设置备用照明，其作业面的最低照度不应低于正常照明的照度。十一、注意事项1、建设本线路时应遵照所有当时当地认可的程序和安全惯例进行。2、电缆在转弯处，其转弯半径应大于电缆外径的15倍。3、施工前需对电缆长度进行复测，电缆路径以规划局放线为准，电缆两端需预留6m电缆做余缆。4、基础开挖时，发现基础土质与设计不符或有天然孔洞、古墓、管道，应及时通知设计单位会同施工、运行单位研究处理。5、配电站须通风良好，其大门下门板设百叶窗高度不小于1.0m。因处于住宅区，室内强迫通风不宜选择轴流风机，应选择噪音较小的排气扇，数量也应适当。配电站布置，净高不低于4.0米。6、电缆敷设属于隐蔽工程，请做好施工记录，把控制尺寸标入竣工图纸中保存，十二、施工图：全一册电气部分
