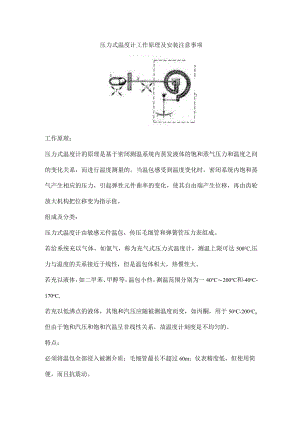

压力式温度计工作原理及安装注意事项.docx

压力式温度计工作原理及安装注意事项工作原理：压力式温度计的原理是基于密闭测温系统内蒸发液体的饱和蒸气压力和温度之间的变化关系，而进行温度测量的。当温包感受到温度变化时，密闭系统内饱和蒸气产生相应的压力，引起弹性元件曲率的变化，使其自由端产生位移，再由齿轮放大机构把位移变为指示值。组成及分类：压力式温度计由敏感元件温包，传压毛细管和弹簧管压力表组成。若给系统充以气体，如氮气，称为充气式压力式温度计，测温上限可达500,压力与温度的关系接近于线性，但是温包体积大，热惯性大。若充以液体，如二甲苯、甲醇等，温包小些，测温范围分别为一40200和-40oC-170oC,若充以低沸点的液体，其饱和汽压应随被测温度而变，如丙酮，用于50oC-200oCo但由于饱和汽压和饱和汽温呈非线性关系，故温度计刻度是不均匀的。特点：必须将温包全部浸入被测介质；毛细管最长不超过60m；仪表精度低，但使用简便，而且抗震动。
