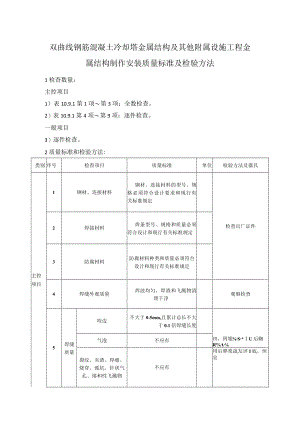

双曲线钢筋混凝土冷却塔金属结构及其他附属设施工程金属结构制作安装质量标准及检验方法.docx

双曲线钢筋混凝土冷却塔金属结构及其他附属设施工程金属结构制作安装质量标准及检验方法1检查数量：主控项目1）表10.9.1第1项第3项：全数检查。2）表10.9.1第4项第9项：逐件检查。一般项目3）逐件检查。2质量标准和检验方法:类别序号检查项目质量标准单位检验方法及器具主控项目1钢材、连接材料钢材、连接材料的型号、规格必须符合设计要求和现行有关标准规定检查出厂证件2焊接材料焊条型号、规格和质量必须符合设计和现行有关标准规定3防腐材料防腐材料种类和质量必须符合设计和现行有关标准规定4焊缝外观质量焊波均匀，焊渣和飞溅物清理干净观察检查5焊缝质量咬边不大于0.5mm,且累计总长不大于0.1倍焊缝长度田，罔翎S*U后蜘Rl气泡不应有裂纹、夹渣、焊瘤、烧穿、弧坑、针状气孔、熔和性飞溅物不应有用后骅重战友评I底，恒宜6构、部件外观质量无挠曲、变形和脱焊现象观察检查7防腐涂料外观质量涂层应均匀，不应漏涂、脱皮，且涂层无明显皱皮和流坠观察检查8防腐镀层外观质量镀层均匀、不漏镀、不透底观察检查9构件螺栓连接螺栓拧紧，外露丝扣不少于2扣观察检查一般项目1焊缝允许偏差对接焊缝焊缝余高O.52.5mm用焊缝量规检查焊缝错边不大于0.1倍的母材厚度，且不大于2mm贴焊角缝焊缝,601.5mm余高>603mm焊角宽,60-1.5mm>603mmT型接头要求焊透的A形焊缝4等于1/2母材厚度0-1.5mm2构、部件长度偏差±10mm钢尺检查3步梯侧向弯曲15mm拉线、钢尺检查4爬梯制作侧向弯曲不大于1/1000爬梯总长度mm拉线、钢尺检查5爬梯安装垂直偏差不大于1/1000爬梯总长度，且不大于50mm经纬仪、钢尺检查6栏杆高度偏差+10mm水准仪检查7挡风板钢结构标富偏差±20nun水准仪检查8钢梯宽度士5mm钢尺检查9踏步（棍）间距÷5mm钢尺检查10栏杆高度±5mm钢尺检查11栏杆立柱间距+10mm钢尺检查注：K为焊脚尺寸
