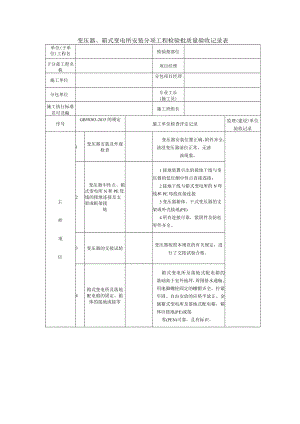

变压器、箱式变电所安装分项工程检验批质量验收记录表2.docx

变压器、箱式变电所安装分项工程检验批质量验收记录表单位(子单位)工程名检验批部位子分部工程名称项目经理施工单位分包项目经理分包单位专业工长(施工员)施工执行标准名可及编施工班组长序号GB50303-2015的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1变压器安装及外观检查变压器安装位置正确，附件齐全，油浸变压器油位正常，无渗油现象。2变压器中性点、箱式变电所N和PE母线的接地连接及支架或框架接地1接地装置引出的接地干线与变压器的低压侧中性点直接连接；2接地干线与箱式变电所的N母线和PE母线直接连接3变压器箱体、干式变压器的支架或外壳接地(PE)4所有连接可靠，紧固件及防松零件齐全。3变压器的交接试验变压器按照本规范的有关规定，进行了交接试验合格。4箱式变电所及落地配电箱的固定、箱体的接地或接零箱式变电所及落地式配电箱的基础高于室外地坪，周围排水通畅。用地脚螺栓固定的螺帽齐全，拧紧牢固。自由安放的应垫平放正。金属箱式变电所及落地式配电箱，箱体应接地(PE)或接零(PEN)可靠，且有标识。5箱式变电所的交接试验1由高压成套开关柜、低压成套开关柜和变压器三个独立单元组合成的箱式变电所高压电气设备部分，按本规范的规定进行了交接试验合格。2高压开关、熔断器等与变压器组合在同一个密闭油箱内的箱式变电所，交接试验按产品提供的技术文件要求试验合格：3低压成套配电柜交接试验符合本规范的规定。般项目1有载调压开关检查有载调压开关的传动部分润滑良好，动作灵活，点动给定位置与开关实际位置一致，自动调节符合产品的技术文件要求。2绝缘件和测温仪表检查绝缘件无裂纹、缺损和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表指示准确。3装有软件的变压器固定装有滚轮的变压器就位后，已将滚轮用能拆卸的制动部件固定牢固。4变压器的器身检查变压器应按产品技术文件要求进行器身检杳，能够设计的要求。5箱式变电所内外涂层和通风Ll检查箱式变电所内外涂层完整、无损伤，有通风口的风口防护网完好。6箱式变电所柜内接线和线路标记箱式变电所的高低压柜内部接线完整、低压每个输出回路标记清晰，回路名称准确。7装有气体继电器的变压器的坡度装有气体继电器的变压器顶盖，经检查，沿气体继电器的气流方向有（）的升高坡度。施工单位检查评定结果项目专业质量检查员（盖章）：监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日
