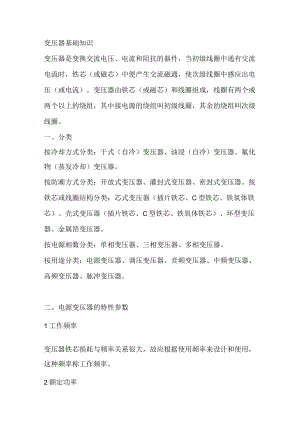

变压器基础知识变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。一、分类按冷却方式分类：干式（自冷）变压器、油浸（自冷）变压器、氟化物（蒸发冷却）变压器。按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器。按电源相数分类：单相变压器、三相变压器、多相变压器。按用途分类：电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器。二、电源变压器的特性参数1工作频率变压器铁芯损耗与频率关系很大，故应根据使用频率来设计和使用，这种频率称工作频率。2额定功率在规定的频率和电压下，变压器能长期工作，而不超过规定温升的输出功率。3额定电压指在变压器的线圈上所允许施加的电压，工作时不得大于规定值。4电压比指变压器初级电压和次级电压的比值，有空载电压比和负载电压比的区别。5空载电流变压器次级开路时，初级仍有一定的电流，这部分电流称为空载电流。空载电流由磁化电流（产生磁通）和铁损电流（由铁芯损耗引起）组成。对于50HZ电源变压器而言，空载电流基本上等于磁化电流。6空载损耗：指变压器次级开路时，在初级测得功率损耗。主要损耗是铁芯损耗，其次是空载电流在初级线圈铜阻上产生的损耗（铜损），这部分损耗很小。7效率指次级功率P2与初级功率Pl比值的百分比。通常变压器的额定功率愈大，效率就愈高。8绝缘电阻表示变压器各线圈之间、各线圈与铁芯之间的绝缘性能。绝缘电阻的高低与所使用的绝缘材料的性能、温度高低和潮湿程度有关。三、音频变压器和高频变压器特性参数1频率响应指变压器次级输出电压随工作频率变化的特性。2通频带如果变压器在中间频率的输出电压为UO,当输出电压（输入电压保持不变）下降到0.707Uo时的频率范围，称为变压器的通频带Bo3初、次级阻抗比变压器初、次级接入适当的阻抗R。和Ri,使变压器初、次级阻抗匹配，则R。和Ri的比值称为初、次级阻抗比。在阻抗匹配的情况下，变压器工作在最佳状态，传输效率最高。
