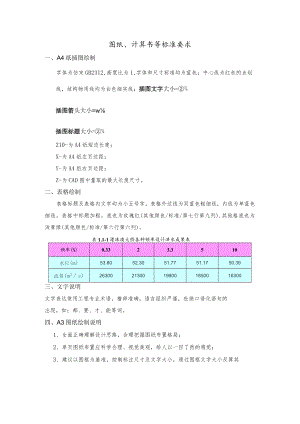

图纸、计算书等标准要求一、A4纸插图绘制字体为仿宋GB2312,高宽比为1,字体和尺寸标准均为蓝色；中心线为红色的点划线，结构物用线均为白色细实线；插图文字大小=¾插图箭头大小=w插图标题大小=¾210-为A4纸短边长度；X-为A4纸左页边距；Y-为A4纸右页边距；Z-为CAD图中量取的最大长度尺寸。二、表格绘制表格标题及表格内文字均为小五号字，表格外边线为双蓝色粗细线，内线为单蓝色细线。表格中标题加粗，底色为玫瑰红(其他颜色/标准/第七行第九列),其他格底色为浅青绿(其他颜色/标准/第六行第六列)。表1.1-1港珠澳大桥各种频率设计洪水成果表频率(%)0.3323.3510水位(m)53.8052.3051.7751.1750.39流量(m2s)2630021300198001850016300三、文字说明文字表达使用工程专业术语，措辞准确，语言组织严谨，杜绝口语化语句的出现，如：都、要、才、能等词。四、A3图纸绘制说明1、全面正确理解设计思路，合理把握图纸布置格局；2、单页图纸布置应科学合理、视觉美观，给人以一目了然的感觉；3、建议以图框为基准，控制标注尺寸及文字大小，通过图框文字大小反算其他标注尺寸及文字大小，确保每张图纸统一，不建议放大或缩小原图;4、图纸中标准尺寸、文字高度、说明等严格按照规定执行，字体为仿宋GB2312,高宽比为0.75；图中共分5种不同大小的字体，图框字体为4.5,尺寸标准箭头为2,尺寸文字为2.5,各断面图标题为4,图纸说明为3。5、基本颜色控制：所有标准尺寸、文字均采用绿色，不建议采用蓝色和黄色，可参考下表。条线H»o(1.15a实用白安筏粉即励睇槌(13m生线紫色mo(La英发泉球图及戴力力翻秘故0.15a实线色创敏及鼬斓燃Q*卖或红就维机敏Qg实拿红钢板O(t.H黄s÷mw下财发上Q"买盘粉下i5a实线尺寸及胎援Ql实发色标国文字OJtai实线绿色其它文字(L15J绿Q.l电线QASRBD)f色点划线(.15a中心戋（C0O青bmsQ,实线4ftQlha实嵬黄色6、尺寸线上的间距同样以图框为基准控制，基础尺寸如下。T立面1一-63JJf/1Ijl11lz1-7、设计说明书中材料汇总表置于图纸的最前面，采用excel表，具体表格格式参照设计院出图格式，（详见材料数量统计表样本）8、图纸按照先总体后细部的顺序排列；9、为正确表达结构形式，应注意剖面图、断面图的使用;10、各结构细部图应附上相应的工程数量表，采用excel表直接插入，根据图中文字大小作适当调整。
