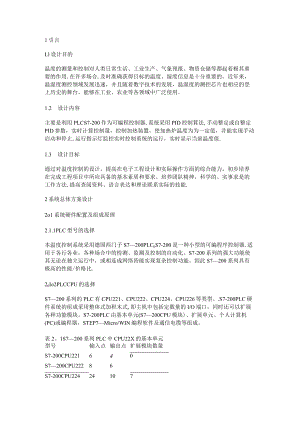

基于PLC的温度过程控制系统的设计.docx

1引言Ll设计目的温度的测量和控制对人类日常生活、工业生产、气象预报、物资仓储等都起着极其重要的作用.在许多场合,及时准确获得目标的温度、湿度信息是十分重要的。近年来，温湿度测控领域发展迅速，并且随着数字技术的发展，温湿度的测控芯片也相应的登上历史的舞台，能够在工业、农业等各领域中广泛使用。1.2 设计内容主要是利用PLCS7-200作为可编程控制器,系统采用PID控制算法,手动整定或自整定PID参数，实时计算控制量，控制加热装置，使加热炉温度为为一定值，并能实现手动启动和停止,运行指示灯监控实时控制系统的运行，实时显示当前温度值.1.3 设计目标通过对温度控制的设计，提高在电子工程设计和实际操作方面的综合能力，初步培养在完成工程项目中所应具备的基本素质和要求。培养团队精神，科学的、实事求是的工作方法,提高查阅资料、语言表达和理论联系实际的技能.2系统总体方案设计2o1系统硬件配置及组成原理2.1.1PLC型号的选择本温度控制系统采用德国西门子S7200PLC0S7-200是一种小型的可编程序控制器,适用于各行各业，各种场合中的检测、监测及控制的自动化。S7-200系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。因此S7200系列具有极高的性能/价格比.20Io2PLCCPU的选择S7200系列的PLC有CPU221、CPU222、CPU224、CPU226等类型。.S7-200PLC硬件系统的组成采用整体式加积木式,即主机中包括定数量的I/O端口，同时还可以扩展各种功能模块。S7-200PLC由基本单元(S7200CPU模块)、扩展单元、个人计算机(PC)或编程器，STEP7Micro/WIN编程软件及通信电缆等组成。表2。1S7200系列PLC中CPU22X的基本单元型号输入点输出点扩展模块数量S7-200CPU221640S7200CPU22286S7-200CPU22424107S7-200CPU224XP24167S7200CPU22624167本设计采用的是CUP226。它具有24输入/16输出共40个数字量I/O点。可连接7个扩展模块，最大扩展至248路数字量I/O点或35路模拟量I/O点.26K字节程序和数据存储空间。6个独立的30kHz高速计数器，2路独立的20kHz高速脉冲输出，具有PlD控制器。2个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。I/O端子排可很容易地整体拆卸.用于较高要求的控制系统，具有更多的输入/输出点,更强的模块扩展能力，更快的运行速度和功能更强的内部集成特殊功能。可完全适应于一些复杂的中小型控制系统。CPU226模块的I/O配置及四肢分配主机模块0模块1模块2模块3CPU2268IN4IN/40UT4AI/1AQ4AI/1AQ10.012.7/I4o0Q2o0AIWO/AQWOAIW8/AQW413.0I3o7I4olQ2o1AIW2AIWlOQO.0Ql,o7I4o2Q2o3AIW4AIW12I4o3Q2o3AIW6AIW1420I03EM235模拟量输入/输出模块在温度控制系统中,传感器将检测到的温度转换成4-20m的电流信号，系统需要配置模拟量的输入模块把电流信号转换成数字信号再送入PLC中进行处理。在这里我们选择西门子的EM235模拟量输入/输出模块.EM235模块具有4路模拟量输入/一路模拟量的输出.它允许S7200连接微小的模拟量信号，±80mV范围。用户必须用DIP开关来选择热电偶的类型，断线检查,测量单位，冷端补偿和开路故障方向：SWlSW3用于选择热电偶的类型,SW4没有使用，SW5用于选择断线检测方向,SW6用于选择是否进行断线检测，SW7用于选择测量方向，SW8用于选择是否进行冷端补偿。所有连到模块上的热电偶必须是相同类型。2oIo4传感器热电偶是一种感温元件，它直接测量温度,并把温度信号转换成热电动势信号.常用热电偶可分为标准热电偶和非标准热电偶两大类.所调用标准热电偶是指国家标准规定了其热电势与温度的关系、应答误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表,主要用于某些特殊场合的测量。标准化热电偶我国从1988年1月1日起,热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶.本论文采用的是K型热电阻。2. I05可控硅加热装置对于要求保持恒温控制而不要温度记录的电阻炉采用带PlD调节的数字式温度显示调节仪显示和调节温度，输出0IOmA作为直流信号输入控制可控硅电压调整器或触发板改变可控硅管导通角的大小来调节输出功率,完全可以满足要求，投入成本低，操作方便直观并且容易维护。温度测量与控制是热电偶采集信号通过PID温度调节器测量和输出O-IOmA或420mA控制触发板控制可控硅导通角的大小，从而控制主回路加热元件电流大小，使电阻炉保持在设定的温度工作状态。可控硅温度控制器由主回路和控制回路组成。主回路是由可控硅，过电流保护快速熔断器、过电压保护RC和电阻炉的加热元件等部分组成。20I06系统组成原理图202系统变量定义及分配表2o2o1符号表序号符号地址注释1特殊标志位存储器1SMO.0CPU运行时，该位始终为12特殊标志位存储器2SMOo1首次扫描时该位为13双字变量存储器1VD104将实数0.4送入VD1044双字变量存储器2VDl12将实数0。15送入VDl(M5双字变量存储器3VDl16将实数0.1送入VD1046双字变量存储器4VD120将实数30.0送入VD1047双字变量存储器5VD124将实数。0送入VDlO48特殊标志位内存字节SMB34设置中断控制字节(SMB34=1009中断连接指令ATCH建立中断事件EVNT和程序INT10中断允许指令ENI条件成立时，允许所有中断事件11整数到双整数转换指令I_DI模拟量输入映像寄存器AIWO的值送入累加器ACO12双整数到实数转换指令DI_R累加器ACO中的值转换后存入累加器ACO13实数除法运算指令DIV_R累加器ACO中的值除以32000后再送入ACO14回路指令PID根据TBL中的输入VB108和配置信息对LOOP执行PID循环15实数乘法指令MUL_R双字变量存储器VD108中的内容与32000相乘结果送入累加器ACO16实数到双整数转换指令ROUND累加器ACO中的值转换后存入累加器ACO17双整数到整数转换指令DI_I累加器ACO中的值转换后存入累加器ACO2.2。2I/O分配表输入信号输出信号I名称I地址名称地址启动指示灯Q0.1脉冲输入启动按钮停止指示灯QOo2正常运行指示灯QO0310.1停止按钮温度越上限报警指示灯Q0.4加热指示灯Q0.52o3系统接线图设计3控制系统设计301控制程序流程图设计30Io主程序运行PLC初始化运行指示SMOo1始终为1调用子程序030I02子程序设定温度值导入Pn）设定参数值每IOOnIS调用一次中断程序中断返回3oIo3中断程序读入温度并转换把实际温度放入VDlOO调用PID命令物体的温度上升？停止加热继续加热输出PlD值302控制程序时序图设计3. 3控制程序设计思路30301初次上电303.2子程序1）输入设定温度。2）把设定温度、P值、I值、I）值都导入PlI）3）每IOOnlS中断一次子程序进行PlD运算。3.3o3中断程序,PID的计算1）模拟信号的采样处理，归一化导入PID。2）DlP程序运算。3）输出DIP运算结果,逆转换为模拟信号.3.4创新设计内容4上位监控系统设计4o1PLC与上位监控软件通讯4o1.1串行数据传送和并行数据传送D并行数据传送：并行数据传送时所有数据位是同时进行的，以字或字节为单位传送。并行传输速度快,但通信线路多、成本高，适合近距离数据高速传送。2）串行数据传送:串行数据传送时所有数据是按位（bit）进行的。串行通信仅需要一对数据线就可以.在长距离数据传送中较为合适。PLC网络传送数据的方式绝大多数为串行方式，而计算机或PLC内部数据处理、存储都是并行的。若要串行发送、接收数据,则要进行相应的串行、并行数据转换，即在数据发送前，要把并行数据先转换成串行数据；而在数据接收后,要把串行数据转换成并行数据后再处理。4.Io2异步方式与同步方式根据串行通信数据传输方式的不同可以分为异步方式和同步方式。1）异步方式：又称起止方式.它在发送字符时，要先发送起始位，然后才是字符本身，最后是停止位.字符之后还可以加入奇偶校验位.异步传送较为简单，但要增加传送位，将影响传输速率。异步传送是靠起始位和波特率来保持同步的。2）同步方式：同步方式要在传送数据的同时，也传递时钟同步信号，并始终按照给定的时刻采集数据。同步方式传递数据虽提高了数据的传输速率,但对通信系统要求较高.PLC网络多采用异步方式传送数据。4.Io3网络的通讯PPl协议PPl是一种主从设备协议：主设备给从属装置发送请求，从属装置进行响应.从属装置不发出讯息，而是一直等到主设备发送请求或轮询时才作出响应。主设备与从属装置的通讯将通过按PPI协议进行管理的共享连接来进行。图4-1如果在用户程序中激活PPI主设备模式,则S7-一200CPU在处于RUN（运行）模式时可用作主设备.激活PPl主设备模式之后,可使用“网络读取”或“网络写入”指令从其它S7200读取数据或将数据写入其它S7200.当ST-200用作PPI主设备时，它将仍然作为从属装置对来自其他主设备的请求进行响应。对于简单的单台主设备网络，编程站和S7200CPU既可以通过PPl多台主设备电缆连接,也可以通过安装在编程站中的通讯处理器（CP）卡连接。在图上部的范例网络中，编程站（STEP7Micro/WIN）是网络主设备。在图下部的范例网络中,人机界面（HMD设备（例如TD200、TP或OP）是网络主设备。在两个范例网络中，S7-200CPU是对主设备的请求进行响应的从属装置。图4-2单台主设备PPI网络4o2上位监控系统组态设计4.2o1外部设备的定义组态王把那些需要与之交换数据的硬件设备或软件程序都做为外部设备使用。外部硬件设备在本文中就是PLCS7-200.可使用“设备配置向导”一步步完成设备的连接。要实现组态王对S7-200的在线控制，就必须建立两者之间的联系，那就需要建立两者的数据变量。基本类型的变量可以分为“内存变量和“I/O变量两类。内存变量是组态王内部的变量，不跟监控设备进行交换。而I/O
