备案建设表2－4雨水地基与基础.docx

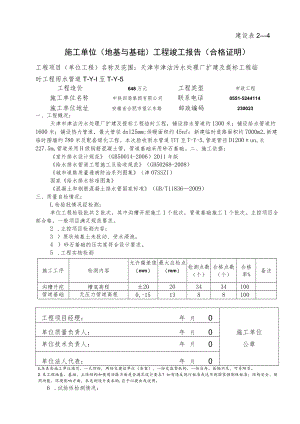

建设表24施工单位（地基与基础）工程竣工报告（合格证明）工程项目（单位工程）名称及范围：天津市津沽污水处理厂扩建及提标工程临时工程雨水管道T-Y-I至T-Y-5工程造价648万元工程类型市政工程施工单位名称中铁四局集团有限公司联系电话0551-5244114施工单位地址安徽省合肥市望江东路邮政编码230023一、工程概况：天津市津沽污水处理厂扩建及提标工程临时工程，铺设排水管道约1300米；铺设给水管道约1600米；铺设热力管道，最大管径dnl25mm;供暖面积约45nf；新建临时道路面积约7000m2,新建临时围墙约780米及配套绿化工程。本次验收雨水管道TTT至T-Y-5,管道管径D1200un,长227.5m,管道采用H级钢筋混凝土管，管道基础采用砂石基础。二、施工依据：室外排水设计规范（GB50014-2006）2011年版给水排水管道工程施工及验收规范（GB50268-2008）城市道路质量通病防治系列图集（津07SSZI）国家给水排水标准图集混凝土和钢筋混凝土排水管国家标准（GB/T118362009）三、质量自检情况：L检验批情况经检测：单位工程检验批共2批次，其中沟槽开挖施工1个批次，管道基础施工1个批次。主控项目全部合格，一般项目满足规范要求。2 .主控项目检测内容：3 ）原状地基土未扰动、受水浸泡。4 ）砂石基础的压实度符合设计要求。5 .工程实物检测施工工序检测内容允许偏差值（mm）最大应检点（mm）检测点数（个）合格点数（个）合格率%备注沟槽开挖槽底高程±20203434100管道基础无压力管道高程0,-151388100工程项目经理：年月0单位质量负责人：年月0施工单位单位技术负责人：年月0公章单位法人代表：年月01.本表由施工单位填写，一式四份，两份交建设单位（备案），一份交监督机构，一份自存。篇幅不足，可另附页。2.本工程地基、基础、主体结构和使用功能方面是否满足设计要求？如有违反现行标准或达不到国家强制性标准；结构安全、使用功能、环境影响方面，未达到设计要求的,应予以提出或说明。6 .试验性检测情况：无7 .试验性检测情况：无8 .变更情况：雨水井T-Y-I至雨水井T-Y-9段管道及雨水井T-Y-9至雨水井T-Y-9-04段管道标高与道路标高有冲突，管道标高由原设计槽深2m变更为3m。9 .资料情况：隐蔽验收检验记录共2份，其中沟槽开挖施工1份，管道基础施工1份。以上隐蔽验收记录覆盖全部隐蔽验收部位，自检资料及施工记录等齐全规范。四、质量自检验收情况：天津市津沽污水处理厂扩建及提标工程临时工程雨水管道T-Y-I至T-Y-5地基与基础满足设计要求，符合城市排水工程质量检验规范，经设计单位现场检查复核，结构安全、使用功能、环境影响方面均满足设计要求，施工质量未出现违反现行标准等现象，质保资料齐全合格。申请地基与基础工程验收。
