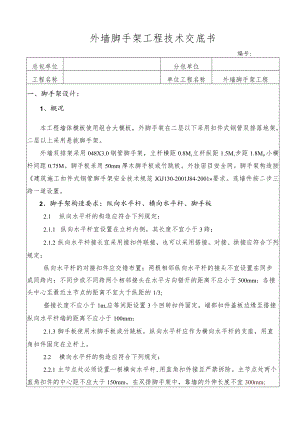

外墙脚手架工程技术交底书编号:总包单位分包单位工程名称单位工程名称外墙脚手架工程一、脚手架设计：1、概况本工程墙体模板使用组合大模板，外脚手架在二层以下采用扣件式钢管双排落地架，二层以上采用悬挑脚手架。外墙双排架采用048X3.0钢管脚手架，立杆横距0.8M,立杆纵距1.5M,步距1.8Mo小横杆间距0.75M。脚手板采用50mm厚木脚手板或竹跳板。外挂密目安全网。脚手架构造按建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001J84-2001»要求。连墙件按二步三跨一道设置。2、脚手架构造要求：纵向水平杆、横向水平杆、脚手板2.1 纵向水平杆的构造应符合下列规定：2.1.1 纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨；2.1.2 纵向水平杆接长宜采用接扣件联接，也可以采用搭接。对接、拱接应符合下列规定：纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3;搭接长度不应小于1m,应等间距设置3个回转扣件固定，端部扣件盖板边缘至搭接纵向水平杆端的距离不应小于100mm；2.1.3 脚手板使用木脚手板或竹跳板，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。2.2 横向水平杆的构造应符合下列规定：2.2.1 主节点处必须设置一根横向水平杆,用直角扣件接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中，靠墙的外伸长度不宜300mm;2.2.2 作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置,最大间距不应大于纵距的1/2,本设计采用750mm；2.2.3 当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应用直角扣件固定在纵向水平杆上。2.3脚手板的设置应符合下列规定：2.3.1 作业层脚手板应铺满、铺稳，离开墙面120-15Omm;232冲压钢脚手板、木脚手板、竹串片脚手板，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。此三种脚步手板的铺设可采用对接平铺，亦可采用拱接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚步手板外伸长应取130-150mm,两块脚手板外伸长度的和不应大于30Omm;脚手板搭接铺设时,接头必须支在横向水平杆上,搭接长度应大于20Omm,其伸出横向水平杆的长度不应小于IOOmm2.3.3 作业层端部脚手板探头长度应取15Omm洪板长两端均应与支承杆可靠地固定.3、立杆3.1 每根立杆底部均应设置底座或垫板。3.2 脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于20Omm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mmo3.3 脚手架底层步距不应大于2m,本工程采用1.8m。3.4 立杆必须用连墙件与建筑物可靠连接，连墙件布置间距按二步三跨设置。3.5 立杆接长接头采用对接扣件连接。对接、搭接应符合下列规定：3.5.1 立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3;搭接长度不应小于1m,应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。3.5.2 立杆顶端应高出作业面l.5m。4、连墙件4.1 连墙件设置最大间距不得大于两步三跨。4.2 连墙件的布置应符合下列规定：4.2.1 宜靠近主节点设置，偏离主节点的距离不应大于300mm：4.2.2 应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；4.2.3 宜优先采用菱形布置，也可采用方形、矩形布置；4.2.4 一字型、开口型脚手架的两端必须设置连墙杆，连墙件的垂直间距不应大于建筑物的层高，并不应大于2步（4m）。4.2.5 对高度在24m以下的单、双排脚手架，宜采用刚性连墙件与建筑物可靠连接，亦可采用拉筋顶撑配合使用的附墙连接方式。严禁使用公有拉筋的柔性连墙件。为了便于施工，本工程采用刚性连墙件，连墙杆内外两个受力方向均应采用不少于两个直角扣件固定。4.3 连墙件的构造应符合下列规定：4.3.1 连墙件中的连墙杆式拉筋宜呈水平设置，当不能水平设置时，与脚架连接的一端应下斜连接，不应采用上斜连接；4.3.2 连墙件必须采用可承受拉力和压力的构造。4.3.3 当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长杆件与脚手架可靠连接，与地面的倾角应在45°60°之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。5、剪刀撑与横向斜撑5.1 双排脚手架应设剪刀撑与横向斜撑。5.2 剪刀撑的设置应符合下列规定：5.2.1 每道剪刀撑跨越立杆的根数宜按下表的规定确定。每道剪刀撑宽度不应小于4跨，且不应小于6m,斜杆与地面的倾角宜在45°60°之间；表：剪刀撑跨越立杆的最多根数剪刀撑斜杆与地面的倾角45O50O60O剪刀撑跨越立杆的最多根数7655.2.2 高度在24m以下的双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15m;5.3 剪刀撑斜杆的接长宜采用搭接，搭接应符合本设计的规定；剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主点的距离不宜大于150mm。5.4 横向斜撑的设置应符合下列规定：横向斜撑应在同一接间，由底至顶层呈之字型连续布置，斜撑的固定应符合本设计前述条款的规定；二、施工1施工准备1.1 单位工程负责人应按施工组织设计中的关与脚手架的要求，向架设和使用人员进行技术交底。1.2 应按规范及施工组织设计的要求对钢管、扣件、脚手板等进行检查验收，不合格产品不行使用。1.3 经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。1.4 应清除搭设场地杂物，平整搭设场地，并使排水畅通。2、搭设2.1 脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。2.2 每搭完一步脚手架后，应按要求校正步距、纵距、横距及立杆的垂直度。2.3 底座安放应符合下列规定：底座、垫板均应准确地放在定位线上；垫板应采用长度不少于两跨、厚度不小于50mm的木垫板，也可采用槽钢。2.4 立杆搭设应符合下列规定：严禁将外径48mm与51mm钢管混合使用；相邻立杆的对接扣件不得在同一高度内，错开距离应符合前述的规定；开始搭设立杆时，应每隔六跨设置一根抛撑，直至连墙件安装完毕后，方可根据情况拆除；当搭至有连墙件的构造点时，在搭设完该处的立杆、纵横向水平杆后，应立即设置连墙件；立杆顶端伸出建筑物的高度应符合上述的要求。2.5 纵向水平杆的搭设应符合下列规定：纵向水平杆的搭设应符合前述构造要求；同一步的纵向水平杆应四周交圈，用直角扣件与内外角部立杆固定。2.6 横向水平杆的搭设应符合下列规定：搭设横向水平杆应符合前述关于横向水平杆的构造要求的规定；横向水平杆靠墙一端至墙壁装饰面的距离不宜大于IOOmm;2.7 连墙件、剪刀撑、横向斜撑等的搭设应符合下列规定：连墙件设置应符合本设计要求，当脚手架施工操作层高出连墙件二步时，应采取临时稳定措施，直到上一层连墙件搭设完毕后方可根据情况拆除；剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端均必须支承在垫块或垫板上。2.8 扣件安装应符合下列规定：扣件规格必须与钢管外径相同；螺栓拧紧扭力矩不得小于40Nm且不得大于65Nm;在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；对接扣件开口应朝上或朝内；各杆件端头伸出扣件盖板边缘的长度不应小于100mm。2.9 作业层、斜道的栏杆、防护栏杆和挡脚板的搭设应符合下列规定：栏杆和挡脚板均应搭设在外立杆的内侧；上立杆的上皮高度应为l2m;挡脚板的高度不应小于180mm;中栏杆就居中设置。在施工操作层必须设置一道高度l2m的防护栏杆；2.10 脚手板的铺设应符合下列规定：脚手板应满铺、铺稳，离开墙面120-15Omm;采用对接或搭接时均应符合前述的规定；脚手板探头应用的镀锌铁丝固定在支承杆件上；在拐角、斜面道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动；2.11 安全网的设置应符合下列规定：在距离地面3m处张挂首层水平安全网，然后每三层增加一层固定安全网；随施工层上升安全网，即施工操作层下方必须张挂安全网；建筑物四周采取全封闭式施工，挂阻燃安全网；3、使用3.1 作业层每1平米架面上实际施工荷载结构脚手架不得超过3kNm2;3.2 在架板上堆放的标准豉不得多于单排立码3层；使用人力在架上搬运和安装的构件的自重不得大于2.5kN;3.3 在架面上设置的材料应码放整齐稳固，不得影响施工操作和人员通行；禁止在架板上加垫器物或单块脚手板以增加操作高度；3.4 在作业中，禁止随意拆除脚手架的基本构架杆件，整体性杆件、连接紧固件和连墙件。3.5 人员上下脚手架必须走安全防护出入通道，严禁攀援脚手架上下；工人在架上作业时，严禁在架上嬉闹和坐在栏杆上等不安全处休息。4、拆除4.1 拆除脚手架前的准备工作应符合下列规定：应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；应根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施；应由单位工程负责人进行拆除安全技术交底；应清除脚手架上的杂物及地面障碍物。4.2 拆除脚手架时，应符合下列规定：拆除作业应自上而下逐层进行，严禁上下同时作业；连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固；当脚手架拆至下部最后一根长立杆的高度时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件；当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应先按规范要求设置连墙件和横向斜撑加固。4.3 卸料时应符合下列规定：各配件严禁抛掷至地面；运至地面的构配件应规定及时检查、整修与保养，并按品种、规格随时码堆存放。三、检查与验收1构配件检查与验收1.1 新钢管的检查应符合下列规定：应有产品质量合格证：应有质量检验报告，钢管材持检验方法应符合现行国家标准金属拉伸试验方法(GB/T228)的有关规定。钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道：钢管外径、壁厚端面等的偏差，应分别符合后续表的规定；钢管必须涂有防锈漆。1.2 旧钢管的检查应符合下列规定：表面锈蚀深度应符合规范规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时不得使用；钢管弯曲变形应符合后续表的规定。1.3 扣件的验收应符合下列规定；新扣件应有生产许可证、法定检测单位的测试报告和产品质量
