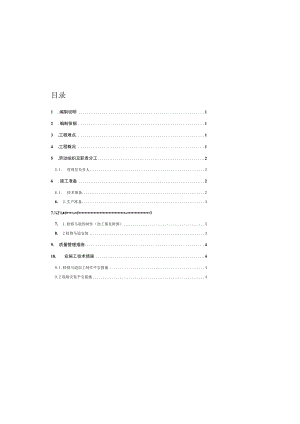

目录1 .编制说明12 .编制依据13 .工程难点14 .工程概况15 .劳动组织及职责分工25.1. 管理层负责人26 .施工准备26.1. 技术准备26. 2.生产准备37.2#»#»37. 1.检修马道的制作（加工图见附图）38. 2检修马道安装39. 质量管理措施410. 安施工技术措施49.1.检修马道加工制作平安措施49.2现场安装平安措施4北京南站功能改善工程贵宾厅吊顶内增加检修马道施工方案编制人:审核人:审批人:编制单位:金坛建工集团有限公司北京站项目部编制日期：二O一一年二月现场平面示意图1 .编制说明北京南站功能改善工程(以下简称：本工程)需在东西贵宾厅吊顶内增加设备检修马道。由于北京南站贵宾厅已投入运用，吊顶内设备管线多，结构困难，施工作业面小，吊顶下即为贵宾休息室,施工平安要求高。针对以上状况，对东西贵宾厅吊顶内增加检修马道施工方案进行编制。2 .编制依据规范规程序号规范标准1建筑施工平安检查标准JGJ59992建筑施工高处作业平安技术规范JGJ80-913建筑安装工程平安生产文明施工资料手册4冷弯薄壁型钢结构技术规范5建筑结构焊接规程6钢结构工程施工及验收规范7钢结构工程质量检验评定标准3 .工程难点(1)本工程施工高度较高，作业而小，施工材料码放及施工平安极为重耍。(2)施工作业面无落脚点，施工场地及空间都极狭小，施工时的平安防护极为有要。材料倒运及人员出入仅能从电井内一个600*1500的上人孔出入。(3)施工期间应做好车站运营期间的平安防护工作，车站有特殊任务时应回避，暂停施工。4 .工程概况东西贵宾厅吊顶上空原有设备完成后，未安装检修马道，现在吊顶内的设备检修通道靠检修人员在吊顶龙骨上攀爬跨越，为了检修平安便利，需增加检修钢马道。在施工同时，将吊顶内的管道保温遗漏的补做完成，扣压式薄壁电管接头及空调风管错位的修复归位，在吊顶内有设备有阀门的部位，增加检修平台，吊顶内遗留的垃圾清理干净，纸面石膏板墙面洞口修补完整。1200，1峻方旨MH/一519麻花钢板(*fil)方钢话上人也他平台5 .劳动组织及职责分工5.1. 管理层负责人本工程施工，由项目生产经理张勇负责脚手架施工的总体协调。技术室都峰进行施工设计图纸审核，确定施工方案并组织技术交底并组织详细实施。6 .施工准备6.1. 技术准备6. LL项目部按要求组织人员学习有关规范、规程。技术室做好审图工作，确定工程的限制重点和难点，并制定相应的措施。7. L2.依据施工组织设计、施工图纸要求计算各配件配置数量，确定施工方法，编制施工方案。8. L3.制定详细的有针对性和操作性的技术交底，做好技术交底工作，对于节点大样及特殊作法，要给出详细的大样图。9. L4.施工前由施工负责人组织技术人员、工长、质检员及劳务队班组进步行脚手架工程施工方案交底，使每位管理人员都能驾驭脚手架工程的重点、难点，在施工中能正确操作。10. L6,对专业技术工人、专业管理人员进行具有针对性的技术、质量、平安、消防、文施及环/40角钢吊杆60上人龙骨40*40方管次龙骨40*1:/600，上人钢马道剖面40角钢吊杆40*1/60上人龙骨”*40方管次龙骨上人钢马道平面时间一次性安装到位。现场不得焊接动火。7 .主要施工方法7.1.马道的制作（加工图见附图）马道尺寸及用料马道制作位于加工厂完成，每块外型尺寸为600X120Omm,面板接受40*60方管主龙骨，40柯0方管次龙骨焊制框架，60上人龙骨钾于钢框架上做成踏步面。加工完成后，需在全部铁件外表面均满涂一遍底漆，两遍防锈漆，两遍防火漆。7.2马道安装从电缆间的上人孔进入吊顶。由于施工现场无落脚点，只能由上人孔起先安装，并由此向前推动。.马道安装顶板上打孔，用014膨胀螺栓固定好焊有通丝的钢角码，保证每块马道板有4个固定点。用螺丝固定好马道板，调好水平和标高。详细安装位置和走向应和现场的管道、设备及现场的允许空间相协调。严禁将马道固定在既有吊顶或其他安装设备用的吊杆上。现场马道不能在同一平面上安装时，应焊接钢爬梯连接。7.2.3.检修平台安装顶棚上打孔，用014膨张螺栓固定好焊有方管吊杆的钢角码，每根吊杆至少有2只胀栓固定。用螺丝固定好平台，调好水平和标高。平台的标高应满足检修须要。.修复管道保温经现场勘察，吊顶内有部分水暖管道橡塑保温遗漏，需按管道管径分别修补整治。.垃圾清运吊顶内有大量施工垃圾、碎纸面石膏板、岩棉板积累，需清运干净。应在马道做完后再从电缆间的上人孔内清运干净。.电管及通风管道修夏整治吊顶内有部分扣压式电管接头及通风管道变形、移位、脱扣，需全面整治合格。.吊顶内隔墙整治吊顶内的纸面石膏板墙有多处应临时紧急修理，被掏出不规则的过人孔，需重新用防火纸面石膏板修复，并按现场状况重新制作过人孔。保（三级）交底。6.L7.项目技术负责人及主管工长对操作班组做好岗前培训，明确马道及检修平台安装标准及要求。专业技术工人按工长下达的交底及质量标准和其它要求进行施工。6.2.生产准备6.2.1人员准备.依据本工程特点，选用一支管理体系健全，同类工程施工阅历丰富的劳务队进行施工作业，要求劳务队伍设置对应的职能部门加强管理并和项目部进行协作。劳动力支配如下：序号工种施工人数作业项目1焊工3马道及检修平台制作2木工5施工安装3壮工8材料运输，帮助工作6.2.2材料准备：现场主要工作量如下:单位项目名称单位工程量东厅西厅1纲马道t4.794.562钢检修平台t2.42.43钢爬梯t1.011.014天棚及隔墙破损防火石看板修补m,78.365.65橡塑管道保温M31.981.526复合型矩形风管修理整治m153.6253.27施工大芯板及彩条布防护m,5715718隔培上开过人检修孔处869现场杂物建筑垃圾M311.312.510人工清理倒运吊顶内垃圾至一站台西工日14215011吊顶内管线整治工日2121马道接受/40角钢吊杆，用角码和结构顶板固定，安装间距1200mm,马道面板接受40*60方管主龙骨，40*40方管次龙骨焊制框架，60上人龙骨钏于钢框架上做成踏步面。检修平台接受60*40Inm钢管吊杆，60*6Omm方管龙骨，5mm用麻花钢板制作成型。检修平台及马道明露铁件面均需满刷防锈漆及防火涂料。每块马道板和检修平台均霜4根吊杆。6.2.3现场场地准备.由于现场位于贵宾厅吊顶内，故全部铁件加工制作位于工厂完成，运输到位后，在车站非运营焊接平安严格遵守有关消防、保卫方面的法令、法规，配备专、兼职消防保卫人员，制定有关消防保卫管理制度，完善消防设施，消退事故隐患。现场设有消防管道、消防栓，楼层内设有消防栓，并有专人负责，定期检查，保证完好备用。9. 2现场安装平安措施搬运材料时，须由一人指挥，两人协作进行搬运，搬运人员必需听指挥人员的统一口令，动作协调一样。安装马道和平台时，施工人员必需佩带防滑手套，防止刮伤。施工现场下方即为贵宾厅天棚，施工时，应在施工区域下方满铺大芯板及彩条布爱惜。施工完成后拆除。人员及材料运输由电井上人孔进入，施工期间应用钢围挡板将电缆隔开，防止破坏电缆。10.文明施工要求10. L进入施工现场的人员必需穿好防滑鞋等，现场严禁吸烟。11. 2.严禁酗酒人员现场作业，施工操作时要求精力集中，禁止开玩笑和打闹。10. 3.施工人员做到工完料净场地清。10. 4.现场施工需戴好平安帽和平安带。8.质量管理措施8.1. 购物资时，须向确定合格的分供方厂家选购，所选购的材料或设备必需出厂合格证、材质证明和运用说明书，对材料、设备有疑问的禁止进货。钢材有严峻锈蚀、压扁或裂纹的不得运用。8.2. 2.全部焊缝接头和焊接工艺按GB50205-95的要求进行。8.3. 全部上岗的电焊工、自动焊操作工和定位焊工必需经考试合格后才能上岗，并具有焊工合格记录。8.4. 待焊接部位表面和边缘应清洁、整齐、无毛刺、裂纹、氧化皮、油污等杂质。8.5. 将焊接范围内的氧化皮、油污、水分等影响焊接质量的杂质清理干净。8. 6.完工焊缝应清除溶渣、焊缝以及其旁边母材用钢丝刷清除干净，在焊接结束和验收前，施焊接头不得油漆。现场不得施焊动火。9.平安施工技术措施9.1. 加工制作平安措施用电平安现场临时用电接受TNT接零爱惜系统，用电系统要有正确牢靠的接零接地，设置有效的三级配电二级漏电爱惜装置。并且细致做好消防工作，建立消防小组。施工现场要设置消防器材，并有专人管理，保证在发生电气火灾时能够自救。施工现场内临时用电的施工和修理必需由经过培训后取得上岗证书的专业电工完成，电工的等级应同工程的难易程度及技术困难性相适应。安装、巡检、修理或拆除临时用电设备和线路，必需由电工完成，并应有人监护。各类用电人员应做到：1、运用电气设备前必需按规定穿戴和配备好相应的劳动防护用品，并应检查电气装置和爱惜设施，严禁设备带缺陷运转。2、保管和维护所用设备，发觉问题刚好报告解决。3、驾驭平安用电基本学问和所用设备的性能。4、短暂停用设备的开关箱必需分断电源隔离开关，并应关门上锁。5、负责爱惜用电设备的负荷线、爱惜零线和开关箱。发觉问题刚好报告解决。6、搬迁或移动用电设备，必需经电工切断电源并作妥当处理后进行。7、电焊机及一、二次线防护齐全，焊把线双线到位，无破损。
