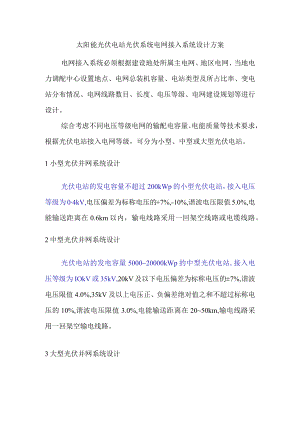

太阳能光伏电站光伏系统电网接入系统设计方案.docx

太阳能光伏电站光伏系统电网接入系统设计方案电网接入系统必须根据建设地处所属主电网、地区电网、当地电力调配中心设置地点、电网总装机容量、电站类型及所占比率、变电站分布情况、电网线路数目、长度、电压等级、电网建设规划等进行设计。综合考虑不同电压等级电网的输配电容量、电能质量等技术要求，根据光伏电站接入电网等级，可分为小型、中型或大型光伏电站。1小型光伏并网系统设计光伏电站的发电容量不超过200kWp的小型光伏电站，接入电压等级为04kV,电压偏差为标称电压的+7%,-10%,谐波电压限值5.0%,电能输送距离在0.6km以内，输电线路采用一回架空线路或电缆线路。2中型光伏并网系统设计光伏电站的发电容量500020000kWp的中型光伏电站,接入电压等级为IOkV或35kV,20kV及以下电压偏差为标称电压的±7%,谐波电压限值4.0%,35kV及以上电压正、负偏差绝对值之和不超过标称电压的10%,谐波电压限值3.0%,电能输送距离在2050km,输电线路采用一回架空输电线路。3大型光伏并网系统设计光伏电站的发电容量2000070000kWp及以上大型光伏电站，接入电压等级为IlOkV,电压偏差为标称电压的±7%,谐波电压限值2.0%,电能输送距离在50150km,输电线路采用一回架空输电线路。电力系统正常运行条件下频率偏差限值为±0.2Hz,当系统容量较小时，偏差限值可以放宽到±0.5Hz,输电线路采用一回电缆线路或架空线路。对接入点短路容量较小、线路距离较长以及对电压偏差由特殊要求时，由发电单位与电力公司双方协议确定。光伏并网发电电网接入系统的设计一般同电力部门进行规划设计。
