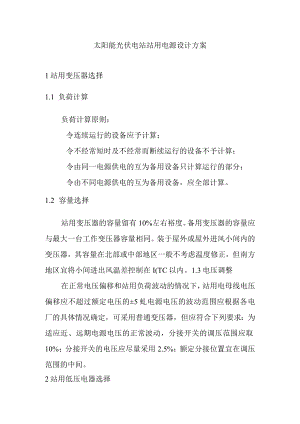

太阳能光伏电站站用电源设计方案.docx

太阳能光伏电站站用电源设计方案1站用变压器选择1.1 负荷计算负荷计算原则：令连续运行的设备应予计算；令不经常短时及不经常而断续运行的设备不予计算；令由同一电源供电的互为备用设备只计算运行的部分；令由不同电源供电的互为备用设备，应全部计算。1.2 容量选择站用变压器的容量留有10%左右裕度。备用变压器的容量应与最大一台工作变压器容量相同。装于屋外或屋外进风小间内的变压器，其容量在北部或中部地区一般不考虑温度修正，但南方地区宜将小间进出风温差控制在I(TC以内。1.3电压调整在正常电压偏移和站用负荷波动的情况下，站用电母线电压偏移应不超过额定电压的±5虬电源电压的波动范围应根据各电厂的具体情况确定，可采用普通变压器，但应符合下列要求：为适应近、远期电源电压的正常波动，分接开关的调压范围应取10%；分接开关的电压应尽量采用2.5%；额定分接位置宜在调压范围的中间。2站用低压电器选择2.1 选型原则 低压电器应满足正常持续运行、并适应生产过程中各项操作要求，事故时应保证安全迅速而有选择性地切除故障 低压电器应校验短路时的动、热稳定。 熔断器及断路器应按回路可能发生的最大短路电流来校验其允许的额定短路分段能力。 断路器瞬时或延时过流脱扣器的整定电流应按最小短路电流校验灵敏系数。 交流接触器和磁力启动器的等级和型号，应按电动机容量和工作方式选择。2.2 低压电器组合,在供电回路中，宜装有隔离电器和保护电气。对于电动机回路还应装设操作电器。 各级保护设备之间，在短路时应选择性的动作。 回路额定电流选择的设备和电缆与系统的短路水平相适应， 电源及馈线断路器按选择性要求选用短延时过流保护，柜内装设保护、表计等设备。 分支回路一般选用熔断器或塑壳断路器作保护设备,以接触器、继电器、控制变压器及按钮等构成操作联锁回路单元。3站用电源供电方式站用电一般采用独立供电系统，原则上不取用光伏发电系统的电能，而是直接从交流电网接入，站用电源设计时一般有单回路和双回路两种设计方式，单回路方式直接从就近电网上T接，如果就近无配电电网，站用电源则设计从光伏系统送出线路上接入。双回路方式则是分别从两个供电网上接入。
