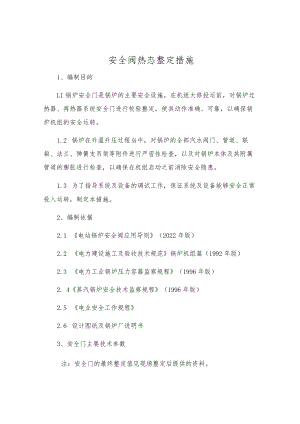

安全阀热态整定措施1、编制目的LI锅炉安全门是锅炉的主要安全设施，在机组大修投运前，对锅炉过热器、再热器系统安全门进行校验整定，使其动作准确、可靠，以确保锅炉机组的安全运转。1.2 锅炉在升温升压过程当中，对锅炉的全部汽水阀门、管道、联箱、法兰、弹簧支吊架等附件进行严密性检查，以及对锅炉本体及其附属管道的膨胀进行检查，以确保在机组启动之前消除安全隐患。1.3 为了指导系统及设备的调试工作，保证系统及设备能够安全正常投入运转，制定本措施。2、编制依据2.1 电站锅炉安全阀应用导则（2022年版）2.2 电力建设施工及验收技术规范锅炉机组篇（1992年版）2.3 电力工业锅炉压力容器监察规程（1996年版）2. 4蒸汽锅炉安全技术监察规程（1996年版）2.5 电业安全工作规程2.6 设计图纸及锅炉厂说明书3、安全门主要技术参数注：安全门的最终整定值见现场整定后提供的资料。4、校验质量标准符合部颁电站锅炉安全阀应用导则（2022年版）中锅炉安全门校验与调整各项质量标准要求：1 .安全阀的起座压力与设计压力的相对偏差：过热蒸汽压力大于6.90MPa,允许相对偏差为整定压力的正负1%；再热蒸汽压力一般为2. 08MPa-6.90MPa,允许相对偏差为正负0.069Mpao2 .安全阀的回座压力一般比起座压力低427%,最大不得比起座压力低10%o3 .实际起座复核安全阀实际动作值与整定值的误差应控制在1%的范围以内，超出此范围应重新校验安全门启/回座干脆、利落。5、校验范围按报价清单。6、校验前应具备的条件6. 1安全阀校验必须遵受GB/T16507的相关规定；6. 2锅炉的压力应当随时可调，按试验要求升压和降压；6.3 汽包,过热器，再热器就地压力表及电接点压力表应经校验合格.6.4 锅炉对空排汽门、压力控制阀（PeV）、事故放水门以及汽机高、低压旁路系统阀门等必须能可靠投入.6. 5受试安全阀经冷态试验合格.6.6 受试安全阀的疏水管，消音器、，排汽管应经检查确认无堵塞且支吊可靠，连接牢固.6.7 安全阀周围的平台、梯子、栏杆齐全且照明充足，通道畅通，通信设施良好，满足试验的要求；6.8 参加校验人员应充分了解本措施，运转当班人员经过专项培训,熟知运转规程和事故预想并经反事故演习训练合格.6.9 具备足量的通话工具和调整工具及防烫伤药品.6.12 除要校验的安全阀外应利用专用锁紧装置压紧或关闭其余的安全阀；6. 13安全阀校验时,必须制定专门的安全措施,制造,安装，运转和调试负责人及锅炉监察工程应在场，现场必须要有专人负责统一指挥.6.14弹簧安全阀的校验应采用安全阀在线定压仪器进行校验调整,可在机组启动或带负荷运转的过程当中，保证在6080%额定压力下进行。7、安全门调整校验步骤7.1.校验前的准备工作7.11整定安全阀使用的标准压力表校验安装完毕。7. 12准备好调整用的工具、拉动手柄的绳子、通讯设备、记录表等。1.1 1.3就地加装标准压力表,压力表能真实反应系统的压力变化。1.2 安全门整定程序安全门整定顺序原则上，由高到低依次整定，先一次汽后二次汽,先工作阀后控制阀，先机械后电气。先将待整定的安全门以外的过热器、再热器的安全阀全部加装压紧装置和关闭其汽源手动门。1.3 安全门的投入安全门整定完毕后，经验收合格，应随即投入。7. 4安全门的整定参数见表一。7. 5校验方法：7. 5.1气压升至3.0-4.OMPa时，全开疏水阀作放汽试验两次，每次开启时间不少于5分钟.7. 5.2锅炉以每分钟0.1MPa的速率升压，使汽压缓慢升至该安全阀的额定工作压力，检查承压管道及阀门应无泄漏且膨胀正常，关闭不受压试安全阀的进汽门.1.1.1 5.3在达到启座压力时，如果起跳压力太高或太低，则将弹簧调整螺母逆时针旋转（松）或顺时针旋转（紧）。7.5.4 当安全阀起跳不完全，即出现所谓“平跳”现象时，应将下部调整环向右旋，将调环上升，一般情况转2个齿数。7.5.5 回座压力的调整：如微调则只需调背压调节阀，如不行，可调整上调环，再不行调整下环，最后再适当调整调整套。7.5.6 如果回座压力太高（即启闭压差过小），将上部调整环左旋1020个齿数，降低该环；如果这样调整回座压力仍太高，可将下调整环右旋，将其适当升高；如果回座压力须做适当微调，可将背压室节流阀左旋以适当开大其开度，调整完也将调整套逆时针旋转，适当将其升高。7 .5.7若回座压力太低（即启闭压差大），如只做微调，可将背压节流阀右旋半圈，将其适当关小；如果仍不够，可调整上部调整环（右旋1020个齿数）将其适当调高；如果回座压力仍偏低，可将下部调整环左旋2个齿，将其降低，调整后将调整套顺时针旋转，将其将其降低。8 .5.8作出标志，加封或铅封.7. 5.9整理记录，留底存档.8、安全注意事项7.1 参加调试的所有工作人员应当严格执行安规及现场有关安全章程规定，确保调试工作安全、可靠地进行。7.2 在锅炉升温、升压过程，应当严格按照锅炉升温、升压曲线进行，以确保炉本体各受热部件充分膨胀。7.3 在进行安全门的整定时，安全门周围应有足够的平台、栏杆、照明充足。无关人员快速撤离现场。7.4 在锅炉升温升压过程当中，承包检测、修理单位、运转人员应派专人就地仔细、认真、全面检查整个锅炉系统，发现问题应当及时进行汇报调试人员。7.5 如需对安全阀进行调整时，应该先降压，然后由熟练工作人员进行操作，戴好防护面罩及耐热手套。7.6 整个试验过程，应统一组织、统一指挥，以确保试验顺利进行，确保人身和设备的安全。7.7 调试操作人员应戴好防护用具，并由熟练人员进行调整操作;7.8 校验安全门前，必须仔细检查安全阀有无泄漏；7.9 校验安全门时，必须与安全阀保持足够的安全距离；8. 10当出现安全门无法回座的情况,应快速降低锅炉压力，使安全门尽快回座；特殊情况下可紧急停炉，防止吹损安全门结合面9. 11校验安全门时，不允许随意敲打安全阀；10. 2调试时各分工人员应坚守岗位，加强联系，派专人监视上、下联系的灯光信号及通讯信号，并及时与有关人员联系。9、附录附录一安全门整定操作卡附录二#2锅炉安全阀校验记录表
