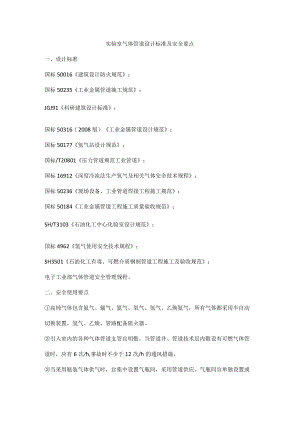

实验室气体管道设计标准及安全要点.docx

实验室气体管道设计标准及安全要点一、设计标准国标50016建筑设计防火规范；国标50235工业金属管道施工规范；JGJ91科研建筑设计标准；国标50316（2008版）工业金属管道设计规范；国标50177氢气站设计规范；国标/T20801压力管道规范工业管道；国标16912深度冷冻法生产氧气及相关气体安全技术规程；国标50236现场设备、工业管道焊接工程施工规范；国标50184工业金属管道工程施工质量验收规范；SH/T3103石油化工中心化验室设计规范；国标4962氢气使用安全技术规程；SH3501石油化工有毒、可燃介质钢制管道工程施工及验收规范；电子工业部气体管道安全管理规程。二、安全使用要点高纯气体包含氨气、僦气、氮气、氧气、氢气、乙焕氨气，所有气体都采用半自动切换装置，氢气、乙焕、管路配备阻火器。引入室内的各种气体管道支管宜明敷。当管道井、管道技术层内敷设有可燃气体管道时，应有6次h,事故时不少于12次/h的通风措施。当采用瓶装气体供气时，宜集中设置气瓶间，采用管道供应。气瓶间宜单独设置或设在无危险性的辅助用房内O可燃气体管道、助燃气体管道应有导除静电的接地装置。有接地要求的气体管道其接地和跨接措施应按国家现行有关标准执行。氢气管道的管材应采用无缝钢管。对氢气纯度有严格要求时，其管材、阀门、附件和敷设，应按现行国家标准洁净厂房设计规范国标50073中有关规定执行。严禁穿过生活间、办公室，并不得穿过不使用氢气的房间。接至用氢设备的支管，应设切断阀，有明火的用氢设备还应设阻火器。氧气管道的流速限制、静电接地及管道布置等设计要求，应符合现行国家标准氧气站设计规范国标50030及有关氧气安全技术规程的规定。对氢气设备、挂电脑和阀门等连接点进行漏气检查时，应使用中性肥皂水或携带式可燃气体监测报警仪，禁止使用明火进行漏气检查。携带式可燃气体检测报警仪应定期校验。采用惰性气体置换法应符合下列要求：a）惰性气体中氧含量不得超过3%Ob）置换应彻底，防止死角末端残留余氢。C）氢气系统内氧或氢的含量应至少连续2次分析合格，如氢气系统内氧含量小于等于0.5%（体积），氢含量小于等于04%（体积）时置换结束。三、事故案例事故经过：2015年，在某大学实验室更换硫化氢气体钢瓶时，气体发生泄露，导致现场工作人员死亡。4名研究生欲入室救人，被导师及时制止，戴上防毒面具后实施救援，才未造成更大伤亡。事故原因：对气体危害意识不强，连基本的防范意识都没有，包含学生和工作人员;操作人员未进行专业培训；使用民用车辆进行气瓶运输。
