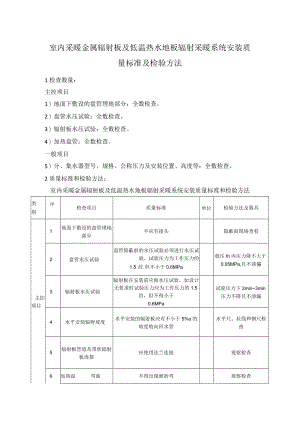

室内采暖金属辐射板及低温热水地板辐射采暖系统安装质量标准及检验方法.docx

室内采暖金属辐射板及低温热水地板辐射采暖系统安装质量标准及检验方法1检查数量：主控项目1）地面下敷设的盘管埋地部分：全数检查。2）盘管水压试验：全数检查。3）辐射板水压试验：全数检查。4）加热盘管：全数检查。一般项目5）分、集水器型号、规格、公称压力及安装位置、高度等：全数检查。2质量标准和检验方法：室内采暖金属辐射板及低温热水地板辐射采暖系统安装质量标准和检验方法类别序检查项目质量标准单位检验方法及器具主控项目1地面下敷设的盘管埋地部分不应有接头隐蔽前现场查看2盘管水压试验盘管隐蔽前的水压试验必须进行水压试验，试验压力为工作压力的1.5倍,但不小于0.6MPa稳压Ih内压力降不大于0.05MPa,且不渗漏3辐射板水压试验辐射板在安装前应做水压试验，如设计无要求时试验压力应为工作压力的1.5倍，但不得小于0.6MPa试验压力下2min3min压力不降且不渗漏4水平安装辐射坡度水平安装的辐射板应有不小于5%o的坡度坡向回水管水平尺、拉线和钢尺检查5辐射板管道及带状辐射板连接应使用法兰连接观察检查6加热盘弯曲不得出现硬折弯观察检查管的弯曲及曲率半径塑料管28Q4钢尺检查复合管25。4般项目1分、集水器型号、规格、公称压力及安装位置、高度等应符合设计要求对照图纸查验产品合格证及说明书2加热盘管的安装盘管管径应符合设计要求拉线和钢尺检查盘管长度应符合设计要求间距+10mm3防潮层、防水层、隔热层及伸缩缝应符合设计要求填充层浇灌前观察检查4填充层强度标号应符合设计要求做试块抗压试验注：D4为加热管外径。
