带表卡尺操作、校准指导书.docx

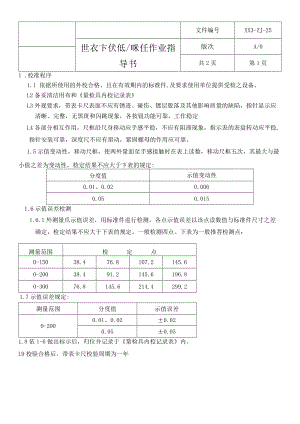

文件编号XX3-ZJ-25世衣卞伏低/咪任作业指导书版次A/0共2页第1页1 .校准程序1.1 依据所使用的外校合格、且在有效期内的标准件,及要求使用单位提供受检之设备。L2备妥清洁用布和量检具内校记录表L3外观要求，带表卡尺表面不应有锈迹、碰伤、镀层脱落及其他影响质量的缺陷，指针显示应清晰、完整，无黑斑和闪跳现象，各按钮功能可靠，工作稳定L4各部分相互作用，尺框沿尺身移动应手感平稳，不应有阻滞现象，指示表的表盘转动应平稳,指针安装可靠，深度尺不应有窜动，紧固螺母的作用应可靠。1.5示值变动性，移动尺框，使两外量面至手感接触时在表上读数，移动尺框五次，其最大与最小值之差为变动性，检定结果不应大于下表的规定:分度值示值变动性0.01、0.020.0060.050.0151.6示值误差检测1.6.1外测量爪示值误差，用标准件进行检测，各点示值误差以该点读数值与标准件尺寸之差确定，检定结果不应大于下表的规定。一般检测四点。下表为一般推荐检测点：测量范围检定点0-15038.476.8107.2145.60-20038.491.2145.6196.80-30076.8145.6214.4299.21.7示值误差规定:测量范围分度值示值误差0-2000.01、0.02±0.020.05±0.051.8依1-6做出标示后，归位并记录于量检具内校记录表内。L9校验合格后，带表卡尺校验周期为一年文件编号XX3-ZJ-25世衣卞伏低/咪任作业指导书版次A/0共2页第2页2,操作要求2.1必须按规定程序进行检定2.2在使用时发现故障，使用人必须立即报告，并停止使用，退回仓库联系专人修理。2.3使用人员必须保持量具的清洁，按规定要求进行维护保养，并妥善保管。2.4对不执行检定或超期使用的计量器具要禁止使用。2.5要轻拿轻放，防止猛烈碰撞、跌落2.6测量前应把卡尺擦干净，检查卡尺的两个测量面和测量刃口是否平直无损，把两个量爪紧密贴合时，应无明显的间隙，指针指示垂直在“0”，这个过程称为校对卡尺的零位2.7移动尺框时，活动要自如，不应有过松或过紧，更不能有晃动现象,在移动尺框时，不要忘记松开固定螺钉，亦不宜过松以免掉了2.8当测量零件的外尺寸时：卡尺两测量面的联线应垂直于被测量表面，不能歪斜。测量时可以轻轻摇动卡尺，放正垂直位置，先把卡尺的活动量爪张开使量爪能自由地卡进工件把零件贴靠在固定量爪上,然后移动尺框,用轻微的压力使活动量爪接触零件使量爪接触零件并读取尺寸。决不可把卡尺的两个量爪调节到接近甚至小于所测尺寸，把卡尺强制的卡到零件上去。这样做会使量爪变形，或使测量面过早磨损，使卡尺失去应有的精度编写:日期:审批:日期:
