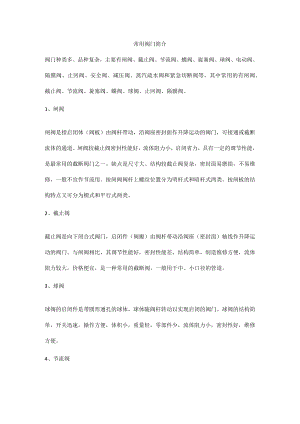

常用阀门简介.docx

常用阀门简介阀门种类多、品种复杂，主要有闸阀、截止阀、节流阀、蝶阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等，其中常用的有闸阀、截止阀、节流阀、旋塞阀、蝶阀、球阀、止回阀、隔膜阀。1、闸阀闸阀是指启闭体（阀板）由阀杆带动，沿阀座密封面作升降运动的阀门，可接通或截断流体的通道。闸阀较截止阀密封性能好，流体阻力小，启闭省力，具有一定的调节性能，是最常用的截断阀门之一。缺点是尺寸大、结构较截止阀复杂，密封面易磨损，不易维修，一般不宜作节流用。按闸阀阀杆上螺纹位置分为明杆式和暗杆式两类。按闸板的结构特点又可分为楔式和平行式两类。2、截止阀截止阀是向下闭合式阀门，启闭件（阀瓣）由阀杆带动沿阀座（密封面）轴线作升降运动的阀门。与闸阀相比，其调节性能好，密封性能差，结构简单，制造维修方便，流体阻力较大，价格便宜，是一种常用的截断阀，一般用于中、小口径的管道。3、球阀球阀的启闭件是带圆形通孔的球体，球体随阀杆转动以实现启闭的阀门。球阀的结构简单，开关迅速，操作方便，体积小，重量轻，零部件少，流体阻力小，密封性好，维修方便。4、节流阀节流阀除阀瓣以外与截止阀结构基本相同，其阀瓣是节流部件，不同形状具有不同的特性，阀座的通径不宜过大，因其开启高度较小介质流速增大，从而加速对阀瓣的冲蚀。节流阀外形尺寸小、重量轻、调节性能好，但调节精度不高。5、旋塞阀旋塞阀是以带通孔的塞体作为启闭件，塞体随阀杆转动，以实现启闭的阀门。旋塞阀结构简单、开关迅速、操作方便、流体阻力小，部件少、重量轻。旋塞阀有直通式、三通式和四通式。直通式旋塞阀用于截断介质，三通式和四通式旋塞阀用于改变介质方向或进行介质分流。6、蝶阀蝶阀是蝶板在阀体内绕固定轴旋转90&deg；即可完成启闭作用。蝶阀体积小、重量轻、结构简单，只由少数几个零件组成。而且只需旋转90。；即可快速启闭，操作简单。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀分弹性软密封和金属硬密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边，密封性能好，既可用于节流，又可用于中等真空管道和腐蚀性介质。采用金属密封的阀门一般较弹性密封的阀门寿命长，但很难做到完全密封，通常用于流量和压降变化大、要求节流性能好的场合。金属密封能适应于较高的工作温度，弹性密封则具有受温度限制的缺陷。7、止回阀止回阀是能自动阻止流体倒流的阀门，止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下，自动关闭，以防止流体倒流。按结构形式分升降式止回阀和旋启式止回阀。升降式较旋启式密封性好,流体阻力大。对于泵吸入管的吸入口处,宜选用底阀，其作用是：开泵前灌注水使泵的入口管充满水；停泵后保持入口管和泵体充满水，以备再次启动。底阀一般只安装在泵进口的垂直管道上，并且介质自下而上流动。8、隔膜阀隔膜阀的启闭件是一块橡胶隔膜，夹于阀体与阀盖之间。隔膜中间突出部分固定在阀杆上，阀体内衬有橡胶，由于介质不进入阀盖内腔，因此阀杆无需填料箱。隔膜阀结构简单、密封性能好，便于维修，流体阻力小。隔膜阀分为堰式、直通式、直角式和直流式。
