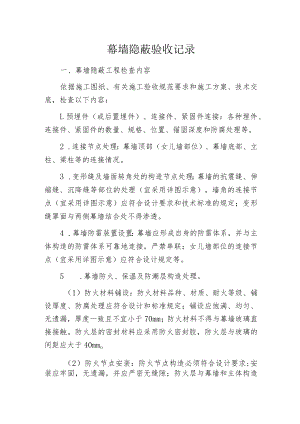

幕墙隐蔽验收记录.docx

幕墙隐蔽验收记录一、幕墙隐蔽工程检查内容依据施工图纸、有关施工验收规范要求和施工方案、技术交底，检查以下内容：L预埋件（或后置埋件）、连接件、紧固件连接：各种埋件、连接件、紧固件的数量、规格、位置、锚固深度和防腐处理等。2 .连接节点处理：幕墙顶部（女儿墙部位）、幕墙底部、立柱、梁柱等的连接情况。3 .变形缝及墙面转角处的构造节点处理：幕墙的抗震缝、伸缩缝、沉降缝等部位的处理（宜采用详图示意），墙角的连接节点（宜采用详图示意）应符合设计要求和技术标准的规定；变形缝罩面与两侧幕墙结合处不得渗透。4 .幕墙防雷装置设置：幕墙应形成自身的防雷体系，并与主体构造的防雷体系可靠地连接，严禁串联；女儿墙部位的连接节点（宜采用详图示意）应符合设计规定等。5 .幕墙防火、保温及防潮层构造处理。（1）防火材料铺设：防火材料品种、材质、耐火等级、铺设厚度、防腐处理应符合设计和标准规定；铺设应饱满、均匀、无遗漏，厚度一致且不宜小于70mm；防火材料不得与幕墙玻璃直接接触。防火层的密封材料应采用防火密封胶，防火层与玻璃的间距应大于40mmo（2）防火节点安装：防火节点构造必须符合设计要求;安装应牢固，无遗漏，并应严密无缝隙；防火层与幕墙和主体构造间的缝隙必须用防火密封胶严密封闭。（3）玻璃幕墙四周与主体构造之间的缝隙，应采用防火保温材料填塞，填塞应饱满、平整、接缝应严密不渗漏。保温材料密度、厚度应符合设计要求。二、幕墙隐蔽工程填写要点幕墙工程隐检记录中要注明施工图纸编号，幕墙类型，主要材料的规格型号、预埋件、连接件、紧固件的具体位置、连接方法和防腐处理；主体构造与立柱、立柱与横梁的连接情况；玻璃与玻璃、玻璃与玻璃肋间缝隙的填充情况；防雷节点的位置，防火、防水、保温情况等，将检查内容描述清楚。验收内容：主要材料名称及规格/型号：120铝合金立柱、隐框铝合金横梁H3393、转换型H3395、镀锌角钢JGFl、不锈钢螺栓M12X120,钢插芯JG-02、橡胶垫块M6X120、不锈钢螺栓:M6X30后置埋件MJ-01/02.化学锚栓：M12×100,膨胀螺栓：M12X100、横梁连接角码。隐蔽内容：1 .后置埋件（MJO1、MJO2）使用M12X160的化学螺栓及M12X100的膨胀螺栓固定在主体构造上，化学螺栓与膨胀螺检对角布置。2 .连接件与后置埋件连接固定，上方连接件（JG-04镀锌角钢）使用M12X120不锈钢螺栓与幕墙铝合金立柱可靠连接,下方连接件（钢插芯JG-02）插在幕墙立柱中固定立柱，连接件与幕墙铝立柱之间加设橡胶垫块做绝缘处理，螺栓加设平弹垫片，以防止松脱、连接件、绝缘片及紧固件的规格、数量应符合设计要求。焊缝长度为50mm,高度为5mmo3 .铝横粱与铝立柱之间垫防嗓胶垫并用2支M6X120不锈钢螺栓开展固定。4 .连接件、后置埋件表面防腐完整，焊缝开展防腐处理（防锈漆二遍），符合设计及施工规范要求。5 .膨胀螺栓的拉拔力试验合格（检测报告编号为XXX）,化学螺栓的抗拉拔力试验合格（检测报告编号为XX×）,符合设计及施工规范要求。
