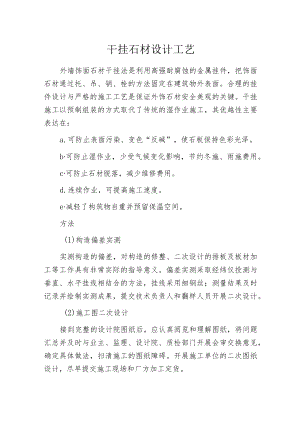

干挂石材设计工艺.docx

干挂石材设计工艺外墙饰面石材干挂法是利用高强耐腐蚀的金属挂件，把饰面石材通过托、吊、销、栓的方法固定在建筑物外表面。合理的挂件设计与严格的施工工艺是保证外饰石材安全美观的关键。干挂施工以预制组装的方式取代了传统的湿作业施工，其优越性主要表达在：a.可防止表面污染、变色“反碱”，使石板保持色彩光泽。b可防止湿作业，少受气候变化影响，节约冬施、雨施费用。c可防止石材脱落，减少维修费用。d.连续作业，可提高施工速度。e减轻了构筑物自重并预留保温空间。方法(1)构造偏差实测实测构造的偏差，对构造的修整、二次设计的排板及板材加工等工作具有非常实际的指导意义。偏差实测采取经纬仪投测与垂直、水平挂线相结合的方法，挂线采用细钢丝；测量结果及时记录并绘制实测成果，提交技术负责人和翻样人员开展二次设计。(2)施工图二次设计接到完整的设计院图纸后，应认真阅览和理解图纸，将问题汇总并及时与业主、监理、设计院、质检部门开展会审交换意见，确定具体做法，扫清施工的图纸障碍。开展施工单位的二次图纸设计，尽早提交施工现场和厂方加工定货。(3)放线放线的具体原则是：以设计各内墙轴线定窗口立线，以各层设计标高+50CnI线定窗口上下水平线，弹出窗日井字线并根据二次设计图纸弹出型钢龙骨位置线。每个大角下吊垂线，给出大角垂直控制线。放线完成后，开展自检复线，复线无误再开展正式检查，合格后方可开展下步工序。(4)连接件焊接与龙骨安装连接件采用角钢与构造预埋铁三面围焊，为保证连接部位的耐久性，角钢厂缘增加一道焊缝，即实际为四面围焊。焊接完成，按规定除去药皮并开展焊缝隐检，合格后刷防锈漆三遍。连接件的固定位置按连接件弹线位置确定，采取水平跟线、中心对线、先点焊、确定无误后再施焊的方法。假柱、挑檐等部位由于构造填充空心砌块围护墙或石材面距构造面的空隙过大，为满足建筑设计的外立面效果，需在硅构造外侧附加型钢龙骨。型钢龙骨通过角钢连接件与构造预埋件焊接，焊缝要求及检验、防腐做法同上。次龙骨与挂件的连接采用不锈钢螺栓，次龙骨根据螺栓位置开长孔,与舌板相互配合实现位置的调整。钢龙骨的安装位置必须符合挂板要求。(5)挂件安装待连接件或次龙骨焊接完成后，用不锈钢螺栓对不锈钢挂件开展连接。不锈钢销钉位置，T型不锈钢挂件位置通过挂件螺栓孔的自由度调整，板面垂直无误后，再拧紧螺栓，螺栓拧紧度以不锈钢弹簧垫完全压平为准，隐检合格后方可开展下道工序。(6)饰面板安装根据图纸做法干挂板材用挂件销接，自下而上分层托挂。板面原则上大面压小面，建筑物大角阳角及柱阳角为海棠角。板材开槽宽60mrn,孔深16mm,孔中距板材外表面：磨光板为125mn,烧毛板为12.5m.板材安装必须跟线，按规格按层找平、找方、找垂直。
