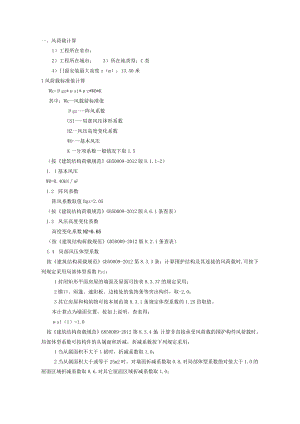

建筑外窗抗风压性能计算书.docx

一、风荷载计算1）工程所在省市：2）工程所在城市：3）所在地类型：C类4）门窗安装最大高度z（m）：13.50米1风荷载标准值计算Wk=gz*si*z*W0*K其中：Wk-风载荷标准值gz-阵风系数USI-局部风压体形系数HZ-风压高度变化系数WO-基本风压K一分项系数一般情况下取1.5（按建筑结构荷载规范GB50009-2012版8.1.1-2）1. 1基本风压W0=0.40kNm21.2 阵风系数阵风系数取值Bgz=2.05（按建筑结构荷载规范GB50009-2012版8.6.1条查表）1.3 风压高度变化系数高度变化系数NZ=0.65（按建筑结构荷载规范GB50009-2012版8.2.1条查表）1.4 局部风压体型系数按建筑结构荷载规范GB50009-2012第8.3.3条：计算围护结构及其连接的风荷载时,可按下列规定采用局部体型系数Psi：1封闭矩形平面房屋的墙面及屋面可按表8.3.37的规定采用；2檐口、雨篷、遮阳板、边棱处的装饰条等突出构件，取-2.0；3其它房屋和构筑物可按本规范第8.3.1条规定体型系数的1.25倍取值。本计算点为墙面位置，按如上说明，查表得：sl（1）=1.0按建筑结构荷载规范6850009-2012第8.3.4条：计算非直接承受风荷载的围护构件风荷载时，局部体型系数可按构件的从属面积折减，折减系数按下列规定采用：1当从属面积不大于1裙时，折减系数取1.0；2当从属面积大于或等于25m2时，对墙面折减系数取0.8,对局部体型系数绝对值大于1.0的屋面区域折减系数取0.6,对其它屋面区域折减系数取1.0；3当从属面积大于In?且小于25M时，墙面和绝对值大于1.0的屋面局部体型系数可采用对数插值，即按下式计算局部体型系数：sl(A)=sl(l)+sl(25)-si(1)logAl.48.3.4GB50009-2012计算支撑结构时的构件从属面积：A=(左上)1.7399/+(左下)0.61652+(右上)0.889疗+(右下)0.315裙=24.9228m2Im2<A<25m2,si(A)=si(l)+si(25)-si(1)logAl.4=0.800486按建筑结构荷载规范6850009-2012第8.3.5条：计算围护结构风荷载时，建筑物内部压力的局部体型系数可按下列规定采用：1封闭式建筑物，按其外表面风压的正负情况取-0.2或0.2；2仅一面墙有主导洞口的建筑物：一当开洞率大于0.02且小于或等于0.10时，取0.4Usi；一当开洞率大于0.10且小于或等于0.30时，取0.6Usi；一当开洞率大于0.30时，取0.8usi；3其它情况，应按开放式建筑物的PSl取值；注：1：主导洞口的开洞率是指单个主导洞口与该墙面全部面积之比；2：Sl应取主导洞口对应位置的值；本计算中建筑物内部压力的局部体型系数采用：封闭式建筑物，按其外表面风压的正负情况取-0.2或0.2。主要受力杆件局部风压体型系数Psi的计算：sl=0.800486+0.2=1.000486面板等其他构件的局部风压体型系数口si的计算：sl=l+0.8=1.81.5 风荷载标准值计算风荷载标准值为：Wk=gz*si*z*W0=2.05*1.8*0.65*0.40=0.96kPa2风荷载设计值计算按建筑结构荷载规范GB50009-2012版3.2.4分项系数一般情况下取1.5,对标准值大于4kN?的工业房屋楼面结构的活荷载取1.3风荷载设计值为：W=L5*0.96=1.44KPa3该门窗抗风压等级按建筑门窗气密、水密、抗风压性能分级及检测方法GB/T7106-2019建筑外窗抗风压性能分级表分级代号123456789分级指标P31.0<=P3<1.51.5<=P3<2.02.0<=P3<2.52.5<=P3<3.03.0<=P3<3.53.5<=P3<4.04.0<=P3<4.54.5<=P3<5.0P3>=5.0综上所述该门窗的综合抗风压等级为:1级
