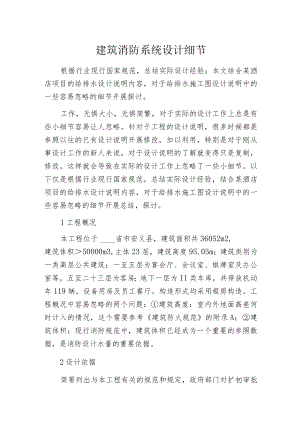

建筑消防系统设计细节.docx

建筑消防系统设计细节根据行业现行国家规范，总结实际设计经验；本文结合某酒店项目的给排水设计说明内容，对于给排水施工图设计说明中的一些容易忽略的细节开展探讨。工作，无惧大小，无惧简繁，对于实际的设计工作上总是有些小细节容易让人忽略。针对于工程的设计说明，很多时候都是参照以往的已有设计说明开展修改，加以利用，特别是对于刚从事设计工作的新人来说，对于设计说明的了解就变得只是复制，修改。这样就会导致在实际的设计工作上忽略了一些小细节。以下仅是根据行业现行国家规范，总结实际设计经验，结合某酒店项目的给排水设计说明内容，对于给排水施工图设计说明中的一些容易忽略的细节开展总结，探讨。1工程概况本工程位于省市安义县，建筑面积共36052m2,建筑体积50000m3,主体23层，建筑高度95.05m；建筑类别为一类高层公共建筑；一至五层为宴会厅、会议室、棋牌室及办公室等，五至二十三层为客房；地下一层为II类车库，共停放机动车119辆，设备用房及员工餐厅。构造形式均采用框剪构造。工程概况中容易忽略的两个问题：建筑高度：室内外地面高差何时计入的情况，这个需要参考建筑防火规范的附录A；建筑体积：现行消防规范中，建筑体积已经成为一个重要的参照数据，是消防设计水量的重要依据。2设计依据简要列出与本工程有关的规范和规定，政府部门对扩初审批中与本专业有关的内容，建设单位和各专业提供的设计资料。实际工程中容易出现的以下问题：对于新规范、新图集的实施的不了解，导致设计依据时效性的滞后。在设计中最容易遇到的情况就是在套用一些说明时，忽略了一些规范、图集等相关依据的更新。建筑类型的变化，建筑功能的多样化等建筑发展的过程中，相关规范也在完善，更新，适应新的市场要求。设计工作不仅仅需要经验的积累，也需要对新事物，新知识的不断学习，所以多关注新规范，或旧规范的修订，新图集等内容也是设计工作中必要注重的，比方在20*年8月实行了>GB50016-20*修订版。3消防系统(1)消防系统中，消火栓箱类型的选用，也要考虑箱体的厚薄；哪些楼层是减压型消火栓；是否带有消防卷盘；是否与灭火器组合设置；消火栓箱对应国标图集15S202的页数，这些是说明中容易遗漏或者出错的地方，需要特别注意。本工程中根据设置、压力要求：地上18层均采用减压稳压型薄型消火栓箱，地上其他层采用普通薄型室内消火栓箱,均带有消防卷盘；地下室采用普通室内消火栓箱。(2)喷淋喷头的选择：需根据喷淋设置的位置，设置高度，是否设有吊顶，来确认喷头的形式，比较容易忽略的在选用边墙型扩展覆盖喷头时，不同压力值,不同K系数值，喷头的保护面积是不同的；尤其是酒店的客房的设置时，需根据客房的实际情况选用喷头。本项目采用：边墙型扩展覆盖喷头，流量系数K=II5,其认证面积4.9rnx6.7m。4设备和管材（1）卫生洁具：对于卫生洁具的选用，一定要严格对照工程设置需求，参照相关图集选用，比较容易遇到的是漏项问题，及图集页码不一致的问题。一般采用列表形式以表达（如下表1）。（2）管材。不同系统对应不同管材，不同管材对应不同接收方式，不同压力要求，相应采用对应的阀门及配件lo本酒店涉及热水系统，热水系统采用的管材为薄壁不锈钢管，相对应的管材压力为2.OMpa（根据热水供水压力需求决定）。同时涉及热水管材的保温设置等要求都要根据对应管材，管径，当地要求等去描述。5试压相关管线管道系统，施工完毕，管线都需要有相应是试压要求，很多设计人员会疑惑这个压力值是如何或得的，试压的压力值计算依据参照相关技术措施：水压试验压力Pt要求。5.1消防系统2a系统设计工作压力PWLOMPa时，Pt=L5P且不小于1.4MPaob系统设计工作压力P>l.OMPa时,P=P+0.4MPao5.2给水系统Pt=L5P且不小于0.6MPao6图例设计说明中的图例表是看图人员看懂图纸设计内容的前提参照，所以应该尽可能的规范，完善。首先要以给排水制图标准图例为主，其次要与工程实际使用对应。在实际应用中，比较多采用各种系统对应的自定义线型，需要在图例表上表达清楚，方便施工人员看图时迅速对照（如图2）。实际设计中容易出现多项，漏项，这些就需要设计人员在制图过程中更仔细些。7结语设计说明看似简单但又是复杂，作为整个工程的第一印象，简单明了，有理有据，符合工程实际情况是我们需要做到的基本要求。
