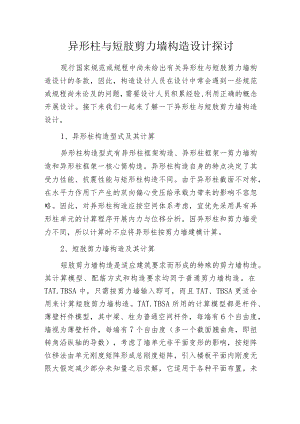

异形柱与短肢剪力墙构造设计探讨.docx

异形柱与短肢剪力墙构造设计探讨现行国家规范或规程中尚未给出有关异形柱与短肢剪力墙构造设计的条款，因此，构造设计人员在设计中常会遇到一些规范或规程尚未论及的问题，需要设计人员积累经验,利用正确的概念开展设计。接下来我们一起来了解一下异形柱与短肢剪力墙构造设计。1、异形柱构造型式及其计算异形柱构造型式有异形柱框架构造、异形柱框架一剪力墙构造和异形柱框架一核心筒构造。异形柱构造自身的特点决定了其受力性能、抗震性能与矩形柱构造不同。由于异形柱截面不对称，在水平力作用下产生的双向偏心受压给承载力带来的影响不容忽略。因此，对异形柱构造应按空间体系考虑，宜优先采用具有异形柱单元的计算程序开展内力与位移分析。因异形柱和剪力墙受力不同，所以计算时不应将异形柱按剪力墙建模计算。2、短肢剪力墙构造及其计算短肢剪力墙构造是适应建筑要求而形成的特殊的剪力墙构造。其计算模型、配筋方式和构造要求均同于普通剪力墙构造。在TAT.TBSA中，只需按剪力墙输入即可，而且TAT、TBSA更适合用来计算短肢剪力墙构造。TAT.TBSA所用的计算模型都是杆件、薄壁杆件模型，其中梁、柱为普通空间杆件，每端有6个自由度，墙视为薄壁杆件，每端有7个自由度（多一个截面翘曲角，即扭转角沿纵轴的导数），考虑了墙单元非平面变形的影响，按矩阵位移法由单元刚度矩阵形成总刚度矩阵，引入楼板平面内刚度无限大假定减少部分未知量之后求解，它适用于各种平面布置，未知量少，精度较高。3、异形柱的受力性能及其轴压比控制异形柱的延性比普通矩形柱的差。轴压比、高长比（即柱净高与截面肢长之比）是影响异形柱破坏形态及延性的两个重要因素。异形柱由于多肢的存在，其剪力中心与截面形心往往不重合，在受力状态下，各肢产生翘曲正应力和剪应力。由于剪应力，使柱肢混凝土先于普通矩形柱出现裂缝，即产生腹剪裂缝，导致异形柱脆性明显，使异形柱的变形能力比普通矩形柱降低。4、短肢剪力墙构造中转换层的设置高度及框支柱在现代高层住宅的地下室和下部几层，由于停车和商业用房需较大空间，就得通过转换层来实现。在短肢剪力墙构造中，一般都只将电梯间、楼梯间、核心筒和一少部分剪力墙落地，其于剪力墙框支。据研究说明，“框支剪力墙构造当转换层位置较高时，转换层附近层间位移角及内力分布急剧突变，内力的传递仅靠转换层一层楼板的间接传力途径很难实现；转换层下部的'框支'构造易于开裂和屈服，转换层上部几层墙体易于破坏。这种构造体系不利于抗震。高烈度区（9度及9度
