引水管道工程中钢管焊接方法.docx

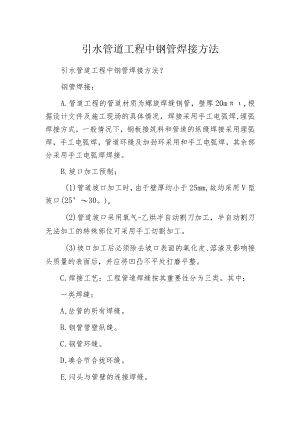

引水管道工程中钢管焊接方法引水管道工程中钢管焊接方法？钢管焊接：A.管道工程的管道材质为螺旋焊缝钢管，壁厚20m,根据设计文件及施工现场的具体情况，焊接采用手工电弧焊,埋弧焊接方式，一般情况下，钢板接筑料和管道的纵缝焊接采用埋弧焊，手工电弧焊，管道环缝及加劲环采用和手工电弧焊，其余部分采用手工电弧焊焊接。B.坡口加工预制：(1)管道坡口加工时，由于壁厚均小于25mm,故均采用V型坡口(25°30。)o(2)管道坡口采用氧气-乙烘半自动割刀加工，半自动割刀无法加工的特殊部位可采用手工切割加工。(3)坡口加工后必须除去坡口表面的氧化皮、溶渣及影响接头质量的表面后，并应将凹凸不平处打磨平整。C.焊接工艺：工程管道焊缝按其重要性分为三类。其中：一类焊缝：A,岔管的所有焊缝。B.钢管管壁纵缝。C.钢管环缝。D,凑合节合拢环缝。E.闷头与管壁的连接焊缝。此类焊缝若用超声波探伤抽查率为50%,射线探伤复查率为5%,质量要求为Bl级合格。二类焊缝：A.钢管管壁环缝；B.止水环、加劲环的对接焊缝及其与管壁之间的组合焊缝。此类焊缝若用超声波探伤抽查率为50%,质量要求为B2级合格。三类焊缝：受力很小，且修复时不致结束发电或供水的附属构件焊缝。(1)焊缝组对前应将坡口及其内侧表面不小于IonInI范围内的油、漆、垢、锈、毛刺等去除干净，且不得有裂纹、夹层等缺陷。(2)管子或管件对接焊缝组对时，内壁应齐平，内壁错边量不宜超过管壁厚度的10%,且不应大于2mm；(3)焊条使用前应按规定开展烘干，并应在使用过程中保持干燥。焊丝使用前应去除其表面的油污、锈蚀等。管道焊接各类焊缝所选用的焊条、焊丝、焊剂可参照下表选用。(4)焊接材料应按以下要求开展烘焙和保管：焊条、焊剂应放置于通风、干燥和室温不低于5。C的专设库房内，设专人保管，烘焙和发放，并应及时作好实测温度和焊条发放记录。烘焙温度和时间应严格按厂家说明书的规定开展。烘焙后的焊条应保存在100-150。C的恒温箱内，药皮应无脱落和明显的裂纹。现场使用的焊条应装入保温筒，焊条在保温筒内的时间不宜超过4h,超过后，应重新烘焙，重复烘焙次数不宜超过2次。焊丝使用前应去除铁锈和油污。(5)遇有穿堂风或风速超过8ms的大风和雨天、雪天以及环境温度在-5。C以下、相对湿度在90%以上时，焊接处应有可靠的防护措施，保证焊接处有所需的足够温度，焊工技能不受影响，方可施焊。(6)施焊前，应将坡口及其两侧50-IOOmm范围内的铁锈、熔渣、油垢、水迹等去除干净。(7)焊缝(包括定位焊)焊接时，应在坡口上引弧、熄弧，严禁在母材上引弧，熄弧时应将弧坑填满，多层焊的层间接头应错开。(8)定位焊焊接应符合以下规定：一、二类焊缝的定位焊焊接工艺和对焊工要求与主缝(即一、二类焊缝，下同)一样；对需要预热焊接的钢板,焊定位焊时应以焊接处为中心，至少应在15Onlnl范围内开展预热，预热温度较主缝预热温度高出20-30；定位焊位置应距焊缝端部30mm以上，其长度应在50mm以上，间距为100-400mm,厚度不宜超过正式焊缝高度的二分之一，最厚不宜超过8mm；施焊前应检查定位焊质量，如有裂纹、气孔、夹渣等缺陷均应去除。(9)工卡具等构件焊接时，严禁在母材上引弧和熄弧。(11)双面焊接时，单侧焊接后应用碳弧气刨或角向砂轮机开展反面清根，将焊在清根侧的定位焊缝金属去除。采用碳弧气刨清根时，清根后应用砂轮修整刨槽。(12)焊缝组装局部间隙超过5mm,但长度不大于该焊缝长的15%时，允许在坡口两侧或一侧作堆焊处理，但应符合以下规定：a、严禁在间隙内填入金属材料；b、堆焊后应用砂轮修整；c、根据堆焊长度和间隙大小，对堆焊部位的焊缝应酌情开展无损探伤检查。(H)纵缝埋弧焊在焊缝两端设置引弧板和熄弧板，引弧板和熄灭弧板不得用锤击落，应用氧-乙火焰或碳弧气刨切除，并用砂轮修磨成原坡口型式。(12)焊接完毕，焊工应开展自检。一、二类焊缝自检合格后，应在焊缝附近用钢印打上代号，作好记录。
